FestoСедельный клапан

VZXF-L-M22C-M-A-G112-350-M1-V4V4T-80-16

GTIN 4052568226299 Оригинал Festo

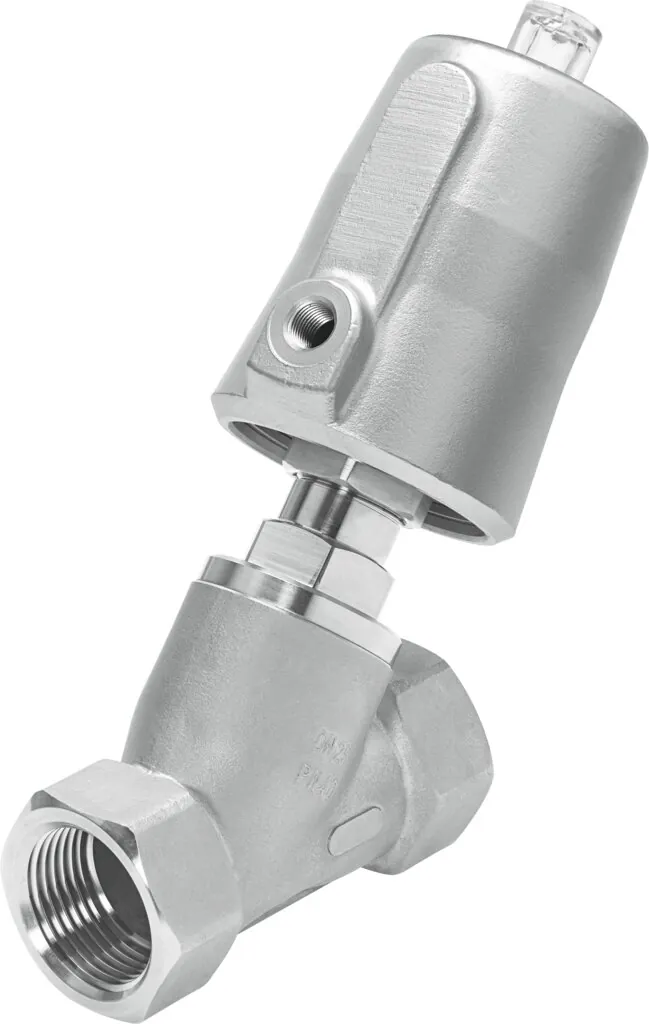

Седельный клапан Festo VZXF-L-M22C-M-A-G112-350-M1-V4V4T-80-16: pneumatically actuated angle seat valve in stainless steel. Over seat version, safety position closed, G thread, nominal width 1 1/2".

Условный проход
35 мм
Тип управления
Пневматический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Масса
4,30 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VZXF-L-M22C-M-A-G112-350-M1-V4V4T-80-16

  1. VZXFСерия

    Седельный клапан

  2. LТип монтажа

    Резьбовые присоединения в корпусе

  3. M22CФункция распределителя

    2/2-распределитель, нормально закрытый

  4. MСпособ возврата

    Механическая пружина

  5. AНаправление потока

    На седло, для газов

  6. G112Присоединение к арматуре

    G1 1/2

  7. 350Условный проход

    35 мм

  8. M1Температура среды

    -40 … 200°C

  9. V4V4TМатериал корпуса и материал корпуса привода и материал уплотнения шпинделя

    Нержавеющая сталь аустенитная (1.4401, 1.4404 / AISI 316L, 1.4408); нержавеющая сталь 1,4408; PTFE

  10. 80Размер привода

    80 мм

  11. 16Давление среды

    0 … 16 бар

Характеристики

Технические данные VZXF-L-M22C-M-A-G112-350-M1-V4V4T-80-16

Основные

Тип конструкции
Седельный клапан с поршневым приводом
Тип управления
Пневматический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Линейное подключение
G1½ резьбовое кольцо по DIN ISO 228
Условный проход
35 мм
Функция распределителя
2/2 Н.З., моностабильный
Номинальное давление, запорно-регулирующая арматура
40
Функция быстрого выхлопа
Не дросселируемый
Тип сброса
Механическая пружина
Тип пилотного управления
С внешним управлением
Пневматическое присоединение
Внутренняя резьба G1/8
Среда
Пары; Инертные газы; Фильтр сжатого воздуха, степень фильтрации 200 мкм
Направление потока
Над седлом, для газообразных сред
Макс. вязкость
600 mm2/s
Расход Kv
29 m3/h
Номер материала, корпус процесс-технического клапана
1.4408
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU руководством по устройству
Маркировка UKCA (см. декларацию о соответствии)
Правила Великобритании для оборудования под давлением

Условия работы

Давление среды
0 … 1,6 МПа
Рабочее давление
6 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура среды
−40 … 200 °C
Температура окружающей среды
−10 … 60 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии

Масса

Вес продукта
4300 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса процесстехнического клапана
Отливка из нержавеющей стали
Материал уплотнения шпинделя
PTFE
Материал уплотнения седла
PTFE
Материал корпуса привода
Легированная сталь, нержавеющая

Принадлежности

Что подходит к VZXF-L-M22C-M-A-G112-350-M1-V4V4T-80-16

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных VZXF-L-M22C-M-A-G112-350-M1-V4V4T-80-16PDF · Festo · на русскомPDFКаталог Festo VZXFPDF · на английском · Festo, 2026VZXFВсе исполнения серии119 позиций, подбор по параметрам

FAQ

Частые вопросы

VZXF-L-M22C-M-A-G112-350-M1-V4V4T-80-16: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZXF-L-M22C-M-A-G112-350-M1-V4V4T-80-16?

Седельный клапан Festo VZXF-L-M22C-M-A-G112-350-M1-V4V4T-80-16, артикул 1002529: условный проход — 35 мм; тип управления — пневматический; тип уплотнения — мягкий; положение при сборке — любое; тип крепления — линейный монтаж; масса — 4,30 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроен седельный клапан?

Поток перекрывает тарелка, прижимаемая к седлу. Рабочие среды, давление и температура указаны в характеристиках исполнения.

03При каком давлении и температуре работает VZXF-L-M22C-M-A-G112-350-M1-V4V4T-80-16?

По таблице данных Festo: рабочее давление — 6 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −40 … 200 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VZXF-L-M22C-M-A-G112-350-M1-V4V4T-80-16?

Материал корпуса процесстехнического клапана — отливка из нержавеющей стали; материал уплотнения шпинделя — PTFE; материал уплотнения седла — PTFE; материал корпуса привода — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZXF-L-M22C-M-A-G112-350-M1-V4V4T-80-16?

VZXF — седельный клапан; L — тип монтажа: резьбовые присоединения в корпусе; M22C — функция распределителя: 2/2-распределитель, нормально закрытый; M — способ возврата: механическая пружина; A — направление потока: на седло, для газов; G112 — присоединение к арматуре: G1 1/2; 350 — условный проход: 35 мм; M1 — температура среды: -40 … 200°C; V4V4T — материал корпуса и материал корпуса привода и материал уплотнения шпинделя: нержавеющая сталь аустенитная (1.4401, 1.4404 / AISI 316L, 1.4408), нержавеющая сталь 1,4408, PTFE; 80 — размер привода: 80 мм. Остальные части — в блоке «Обозначение» на этой странице.

06Какие исполнения есть в серии VZXF, кроме VZXF-L-M22C-M-A-G112-350-M1-V4V4T-80-16?

В серии «Седельный клапан VZXF» — 119 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VZXF-L-M22C-M-A-G112-350-M1-V4V4T-80-16?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

08Есть ли на VZXF-L-M22C-M-A-G112-350-M1-V4V4T-80-16 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZXF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VZXF-L-M22C-M-A-G112-350-M1-V4V4T-80-16 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZXF-L-M22C-M-A-G112-350-M1-V4V4T-80-16 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VZXF-L-M22C-M-A-G112-350-M1-V4V4T-80-16 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1002529; ввоз официальный, с грузовой таможенной декларацией.
