FestoСедельный клапан
VZXF-L-M22C-M-A-G112-350-V4B2V-50-V
GTIN 4052568270544 Оригинал Festo

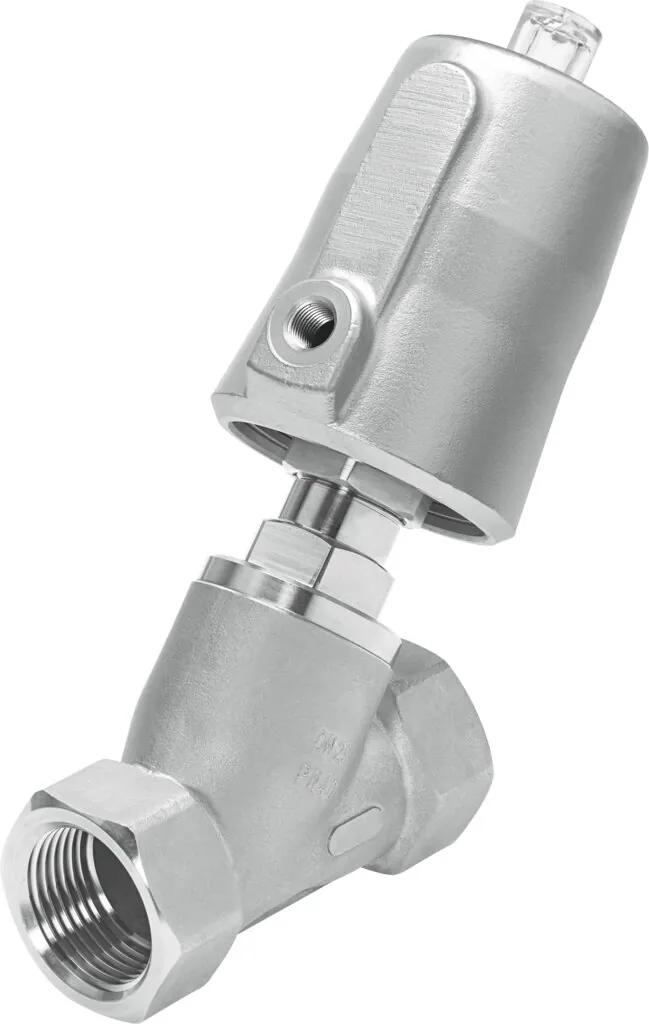

Седельный клапан Festo VZXF-L-M22C-M-A-G112-350-V4B2V-50-V: pneumatically actuated angle seat valve in stainless steel. Over seat version, safety position closed, G thread, vacuum, nominal width 1 1/2".
- Условный проход
- 35 мм
- Тип управления
- Пневматический
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Тип крепления
- Линейный монтаж
- Масса
- 2,50 кг
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Обозначение
Что означает VZXF-L-M22C-M-A-G112-350-V4B2V-50-V
- VZXFСерия
Седельный клапан
- LТип монтажа
Резьбовые присоединения в корпусе
- M22CФункция распределителя
2/2-распределитель, нормально закрытый
- MСпособ возврата
Механическая пружина
- AНаправление потока
На седло, для газов
- G112Присоединение к арматуре
G1 1/2
- 350Условный проход
35 мм
- V4B2VМатериал корпуса и материал корпуса привода и материал уплотнения шпинделя
Нержавеющая сталь аустенитная (1.4401, 1.4404 / AISI 316L, 1.4408); латунь никелированная; FPM
- 50Размер привода
50 мм
- VДавление среды
-0,9 … 0 бар
Характеристики
Технические данные VZXF-L-M22C-M-A-G112-350-V4B2V-50-V
Основные
- Тип конструкции
- Седельный клапан с поршневым приводом
- Тип управления
- Пневматический
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Тип крепления
- Линейный монтаж
- Линейное подключение
- G1½ резьбовое кольцо по DIN ISO 228
- Условный проход
- 35 мм
- Функция распределителя
- 2/2 Н.З., моностабильный
- Номинальное давление, запорно-регулирующая арматура
- 40
- Функция быстрого выхлопа
- Не дросселируемый
- Тип сброса
- Механическая пружина
- Тип пилотного управления
- С внешним управлением
- Пневматическое присоединение
- Внутренняя резьба G1/8
- Среда
- Пары; Инертные газы; Фильтр сжатого воздуха, степень фильтрации 200 мкм
- Направление потока
- Над седлом, для газообразных сред
- Макс. вязкость
- 600 mm2/s
- Расход Kv
- 25 m3/h
- Номер материала, корпус процесс-технического клапана
- 1.4408
Условия работы
- Давление среды
- −0,09 … 0 МПа
- Рабочее давление
- 6 … 10 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Температура среды
- −10 … 80 °C
- Температура окружающей среды
- −10 … 60 °C
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364 zone III
- Классификация сопротивления коррозии CRC
- 2 — Средняя стойкость к коррозии
Масса
- Вес продукта
- 2500 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал корпуса процесстехнического клапана
- Отливка из нержавеющей стали
- Материал уплотнения шпинделя
- FPM
- Материал уплотнения седла
- FPM
- Материал корпуса привода
- Никелированная латунь
Принадлежности
Что подходит к VZXF-L-M22C-M-A-G112-350-V4B2V-50-V
Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.
Подключение воздуха24
- QS-G1/8-8Штуцер с цанговым соединением Арт. 186098
- QSL-G1/8-8Угловой штуцер с цанговым зажимом и резьбой Арт. 186119
- PUN-H-8X1,25-BLПолимерный пневмошланг Арт. 197385
- PUN-H-8X1,25-SWПолимерный пневмошланг Арт. 197392
- GRLA-1/8-QS-3-DДроссель с обратным клапаном Арт. 193142
- GRLA-1/8-QS-4-DДроссель с обратным клапаном Арт. 193143
- GRLA-1/8-QS-6-DДроссель с обратным клапаном Арт. 193144
- GRLA-1/8-QS-8-DДроссель с обратным клапаном Арт. 193145
- PUN-H-8X1,25-GEПолимерный пневмошланг Арт. 558301
- PUN-H-8X1,25-GNПолимерный пневмошланг Арт. 558294
- PUN-H-8X1,25-NTПолимерный пневмошланг Арт. 197378
- PUN-H-8X1,25-RTПолимерный пневмошланг Арт. 558287
- PUN-H-8X1,25-SIПолимерный пневмошланг Арт. 558280
- PUN-H-8X1,25-TBLПолимерный пневмошланг Арт. 8048691
- QS-G1/8-10-IШтуцер с цанговым соединением Арт. 132999
- QS-G1/8-4Штуцер с цанговым соединением Арт. 186095
- QS-G1/8-4-IШтуцер с цанговым соединением Арт. 186106
- QS-G1/8-6Штуцер с цанговым соединением Арт. 186096
- QS-G1/8-6-IШтуцер с цанговым соединением Арт. 186107
- QS-G1/8-8-IШтуцер с цанговым соединением Арт. 186109
- QSL-G1/8-4Угловой штуцер с цанговым зажимом и резьбой Арт. 186116
- QSL-G1/8-6Угловой штуцер с цанговым зажимом и резьбой Арт. 186117
- QSM-G1/8-4Штуцер с цанговым соединением Арт. 186264
- QSM-G1/8-4-IШтуцер с цанговым соединением Арт. 186266
FAQ
Частые вопросы
VZXF-L-M22C-M-A-G112-350-V4B2V-50-V: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у VZXF-L-M22C-M-A-G112-350-V4B2V-50-V?
Седельный клапан Festo VZXF-L-M22C-M-A-G112-350-V4B2V-50-V, артикул 3536717: условный проход — 35 мм; тип управления — пневматический; тип уплотнения — мягкий; положение при сборке — любое; тип крепления — линейный монтаж; масса — 2,50 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Как устроен седельный клапан?
Поток перекрывает тарелка, прижимаемая к седлу. Рабочие среды, давление и температура указаны в характеристиках исполнения.
03При каком давлении и температуре работает VZXF-L-M22C-M-A-G112-350-V4B2V-50-V?
По таблице данных Festo: рабочее давление — 6 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].
04Из каких материалов изготовлен VZXF-L-M22C-M-A-G112-350-V4B2V-50-V?
Материал корпуса процесстехнического клапана — отливка из нержавеющей стали; материал уплотнения шпинделя — FPM; материал уплотнения седла — FPM; материал корпуса привода — никелированная латунь. Материалы указаны по таблице данных Festo.
05Как расшифровать обозначение VZXF-L-M22C-M-A-G112-350-V4B2V-50-V?
VZXF — седельный клапан; L — тип монтажа: резьбовые присоединения в корпусе; M22C — функция распределителя: 2/2-распределитель, нормально закрытый; M — способ возврата: механическая пружина; A — направление потока: на седло, для газов; G112 — присоединение к арматуре: G1 1/2; 350 — условный проход: 35 мм; V4B2V — материал корпуса и материал корпуса привода и материал уплотнения шпинделя: нержавеющая сталь аустенитная (1.4401, 1.4404 / AISI 316L, 1.4408), латунь никелированная, FPM; 50 — размер привода: 50 мм; V — давление среды: -0,9 … 0 бар.
06Какие исполнения есть в серии VZXF, кроме VZXF-L-M22C-M-A-G112-350-V4B2V-50-V?
В серии «Седельный клапан VZXF» — 119 позиций. Все позиции серии с отбором по параметрам — на странице серии.
07Какие принадлежности подходят к VZXF-L-M22C-M-A-G112-350-V4B2V-50-V?
В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G1/8-8. Подобраны по каталогу Festo для этого размера.
08Есть ли на VZXF-L-M22C-M-A-G112-350-V4B2V-50-V документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo VZXF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
09Сколько стоит VZXF-L-M22C-M-A-G112-350-V4B2V-50-V и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте VZXF-L-M22C-M-A-G112-350-V4B2V-50-V в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
10VZXF-L-M22C-M-A-G112-350-V4B2V-50-V — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3536717; ввоз официальный, с грузовой таможенной декларацией.
