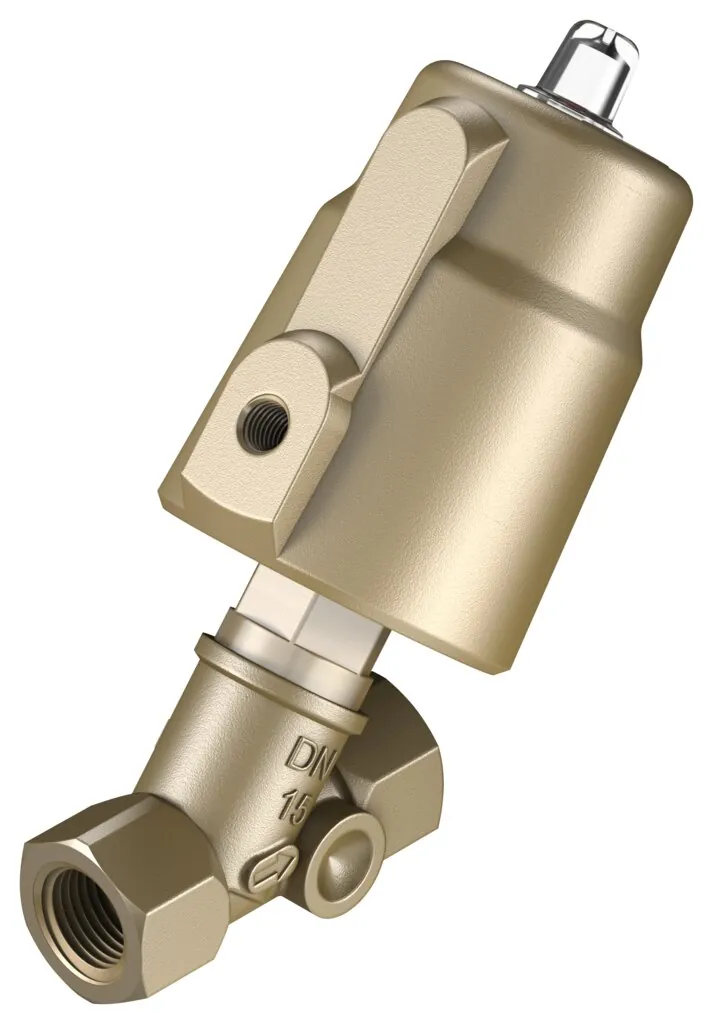

FestoСедельный клапан

VZXF-L-M22C-M-B-N12-120-H3B1-50-16

GTIN 4052568226343 Оригинал Festo

Седельный клапан Festo VZXF-L-M22C-M-B-N12-120-H3B1-50-16: pneumatically actuated angle seat valve in red brass. Under seat version, safety position closed, NPT thread, nominal width 1/2".

Условный проход: 12 мм
Тип управления: Пневматический
Тип уплотнения: Мягкий
Положение при сборке: Любое
Тип крепления: Линейный монтаж
Масса: 1,20 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Условный проход

Обозначение

Что означает VZXF-L-M22C-M-B-N12-120-H3B1-50-16

VZXFСерия
Седельный клапан
LТип монтажа
Резьбовые присоединения в корпусе
M22CФункция распределителя
2/2-распределитель, нормально закрытый
MСпособ возврата
Механическая пружина
BНаправление потока
Под седло, для газов и жидкостей
N12Присоединение к арматуре
1/2 NPT
120Условный проход
12 мм
H3B1Материал корпуса и материал корпуса привода
Красная латунь; латунь
50Размер привода
50 мм
16Давление среды
0 … 16 бар

Характеристики

Технические данные VZXF-L-M22C-M-B-N12-120-H3B1-50-16

Основные

Тип конструкции: Седельный клапан с поршневым приводом
Тип управления: Пневматический
Тип уплотнения: Мягкий
Положение при сборке: Любое
Тип крепления: Линейный монтаж
Условный проход: 12 мм
Функция распределителя: 2/2 Н.З., моностабильный
Номинальное давление, запорно-регулирующая арматура: 16
Функция быстрого выхлопа: Не дросселируемый
Тип сброса: Механическая пружина
Тип пилотного управления: С внешним управлением
Пневматическое присоединение: Внутренняя резьба G1/8
Среда: Пары; Гидравлическое масло на минеральной основе; Инертные газы; Минеральное масло; Вода; Фильтр сжатого воздуха, степень фильтрации 200 мкм; Нейтральные жидкости
Направление потока: Под седлом, для газообразных и жидких сред
Макс. вязкость: 600 mm2/s
Расход Kv: 3,7 m3/h
Номер материала, корпус процесс-технического клапана: CC499K

Условия работы

Давление среды: 0 … 1,6 МПа
Рабочее давление: 6 … 10 бар
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура среды: −10 … 80 °C
Температура окружающей среды: −10 … 60 °C
Соответствие PWIS (вещества, мешающие окраске): VDMA24364 zone III
Классификация сопротивления коррозии CRC: 1 — Низкая стойкость к коррозии

Масса

Вес продукта: 1200 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса процесстехнического клапана: Латунь
Материал уплотнения шпинделя: NBR
Материал уплотнения седла: PTFE
Материал корпуса привода: Латунь

Принадлежности

Что подходит к VZXF-L-M22C-M-B-N12-120-H3B1-50-16

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

QS-G1/8-8Штуцер с цанговым соединением Арт. 186098
QSL-G1/8-8Угловой штуцер с цанговым зажимом и резьбой Арт. 186119
PUN-H-8X1,25-BLПолимерный пневмошланг Арт. 197385
PUN-H-8X1,25-SWПолимерный пневмошланг Арт. 197392
GRLA-1/8-QS-3-DДроссель с обратным клапаном Арт. 193142
GRLA-1/8-QS-4-DДроссель с обратным клапаном Арт. 193143
GRLA-1/8-QS-6-DДроссель с обратным клапаном Арт. 193144
GRLA-1/8-QS-8-DДроссель с обратным клапаном Арт. 193145
PUN-H-8X1,25-GEПолимерный пневмошланг Арт. 558301
PUN-H-8X1,25-GNПолимерный пневмошланг Арт. 558294
PUN-H-8X1,25-NTПолимерный пневмошланг Арт. 197378
PUN-H-8X1,25-RTПолимерный пневмошланг Арт. 558287
PUN-H-8X1,25-SIПолимерный пневмошланг Арт. 558280
PUN-H-8X1,25-TBLПолимерный пневмошланг Арт. 8048691
QS-G1/8-10-IШтуцер с цанговым соединением Арт. 132999
QS-G1/8-4Штуцер с цанговым соединением Арт. 186095
QS-G1/8-4-IШтуцер с цанговым соединением Арт. 186106
QS-G1/8-6Штуцер с цанговым соединением Арт. 186096
QS-G1/8-6-IШтуцер с цанговым соединением Арт. 186107
QS-G1/8-8-IШтуцер с цанговым соединением Арт. 186109
QSL-G1/8-4Угловой штуцер с цанговым зажимом и резьбой Арт. 186116
QSL-G1/8-6Угловой штуцер с цанговым зажимом и резьбой Арт. 186117
QSM-G1/8-4Штуцер с цанговым соединением Арт. 186264
QSM-G1/8-4-IШтуцер с цанговым соединением Арт. 186266

Документы

Документация

PDFТаблица данных VZXF-L-M22C-M-B-N12-120-H3B1-50-16PDF · Festo · на русском PDFКаталог Festo VZXFPDF · на английском · Festo, 2026 VZXFВсе исполнения серии119 позиций, подбор по параметрам

FAQ

Частые вопросы

VZXF-L-M22C-M-B-N12-120-H3B1-50-16: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у VZXF-L-M22C-M-B-N12-120-H3B1-50-16?

Седельный клапан Festo VZXF-L-M22C-M-B-N12-120-H3B1-50-16, артикул 1002534: условный проход — 12 мм; тип управления — пневматический; тип уплотнения — мягкий; положение при сборке — любое; тип крепления — линейный монтаж; масса — 1,20 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроен седельный клапан?

Поток перекрывает тарелка, прижимаемая к седлу. Рабочие среды, давление и температура указаны в характеристиках исполнения.

03При каком давлении и температуре работает VZXF-L-M22C-M-B-N12-120-H3B1-50-16?

По таблице данных Festo: рабочее давление — 6 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VZXF-L-M22C-M-B-N12-120-H3B1-50-16?

Материал корпуса процесстехнического клапана — латунь; материал уплотнения шпинделя — NBR; материал уплотнения седла — PTFE; материал корпуса привода — латунь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZXF-L-M22C-M-B-N12-120-H3B1-50-16?

VZXF — седельный клапан; L — тип монтажа: резьбовые присоединения в корпусе; M22C — функция распределителя: 2/2-распределитель, нормально закрытый; M — способ возврата: механическая пружина; B — направление потока: под седло, для газов и жидкостей; N12 — присоединение к арматуре: 1/2 NPT; 120 — условный проход: 12 мм; H3B1 — материал корпуса и материал корпуса привода: красная латунь, латунь; 50 — размер привода: 50 мм; 16 — давление среды: 0 … 16 бар.

06Какие исполнения есть в серии VZXF, кроме VZXF-L-M22C-M-B-N12-120-H3B1-50-16?

В серии «Седельный клапан VZXF» — 119 позиций. У VZXF-L-M22C-M-B-N12-120-H3B1-50-16: условный проход — 12 мм. Другие варианты (условный проход: 13 мм, 16 мм, 18 мм, 23 мм, 24 мм, 29 мм, 31 мм, 35 мм и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VZXF-L-M22C-M-B-N12-120-H3B1-50-16?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

08Есть ли на VZXF-L-M22C-M-B-N12-120-H3B1-50-16 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZXF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VZXF-L-M22C-M-B-N12-120-H3B1-50-16 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZXF-L-M22C-M-B-N12-120-H3B1-50-16 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VZXF-L-M22C-M-B-N12-120-H3B1-50-16 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1002534; ввоз официальный, с грузовой таможенной декларацией.
