Электромеханическая двухкоординатная система перемещения MGP/MGC на базе Festo

Двухкоординатная электромеханическая система перемещения включает в себя манипулятор дистанционной смены мишеней MGP.EGC-HD.CDPX10.SE и шкаф управления MGC.EGC-CDPX10.

Электромеханическая двухкоординатная система перемещения MGP/MGC на базе Festo Проект МАРС ГРУПП
координаты перемещения
2
ход по оси X
до 2500 мм
год выпуска
2025

Двухкоординатная электромеханическая система перемещения включает в себя манипулятор дистанционной смены мишеней MGP.EGC-HD.CDPX10.SE и шкаф управления MGC.EGC-CDPX10. Компонентная база системы выполнена на оборудовании Festo.

Особенности системы

  • манипулятор дистанционной смены мишеней MGP.EGC-HD.CDPX10.SE. Обеспечивает перемещение по двум координатам и предназначен для дистанционной смены мишеней. Основные компоненты Festo: линейный электромеханический привод EGC-HD для оси X с дополнительными рельсовыми направляющими и рабочим ходом до 2500 мм; шаговый двигатель EMMS; редуктор EMGA; линейный пневматический привод DFM с направляющими
  • шкаф управления (ШУ) манипулятором MGC.EGC-CDPX10. Предназначен для работы системы перемещения в автоматическом и ручном режимах в соответствии с заданным алгоритмом. Предназначен для управления системой перемещения в автоматическом или ручном режиме по алгоритму. Основные компоненты Festo: сенсорная панель оператора CDPX-X-E1-W-10; контроллер системы управления CPX-E-60E-CB-ML; сервоконтроллеры CMMT-AS-C4-3A-EC-S

Функции шкафа управления:

1. Управление перемещением системы по заданным координатам;

2. Отображение текущих параметров и состояний системы;

3. Прием и обработка аналоговых и дискретных сигналов от внешних датчиков;

4. Визуализация положения системы перемещения в реальном времени;

5. Синхронное отображение координат и состояния исполнительных механизмов.

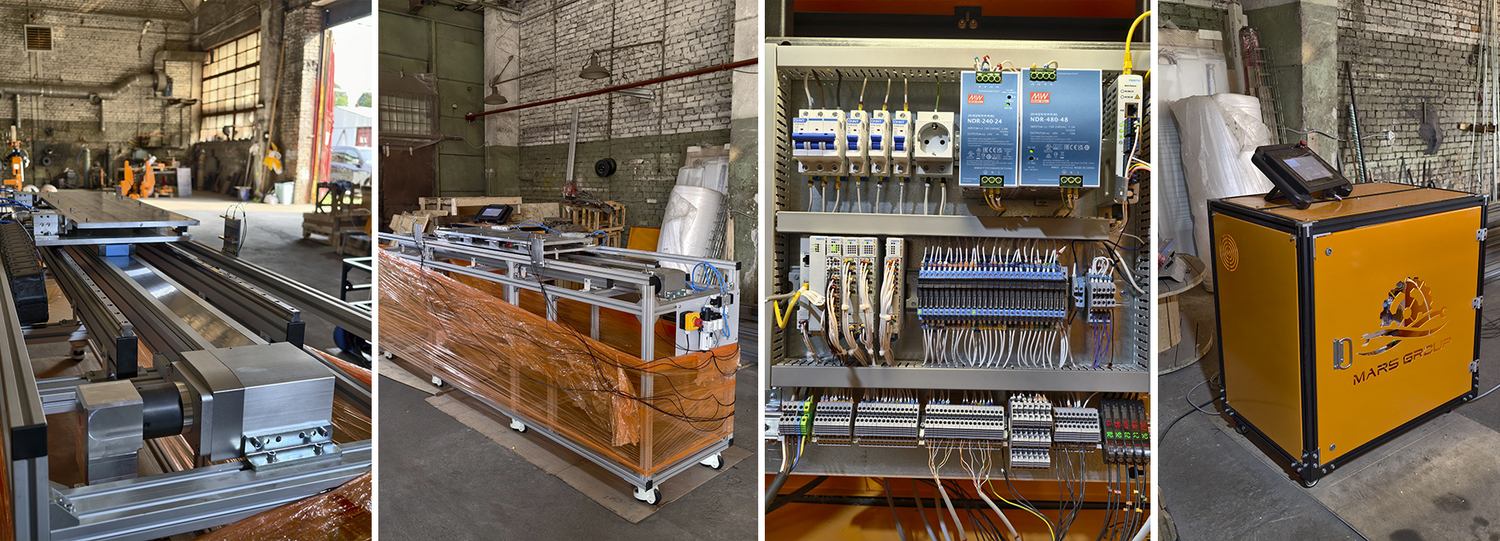

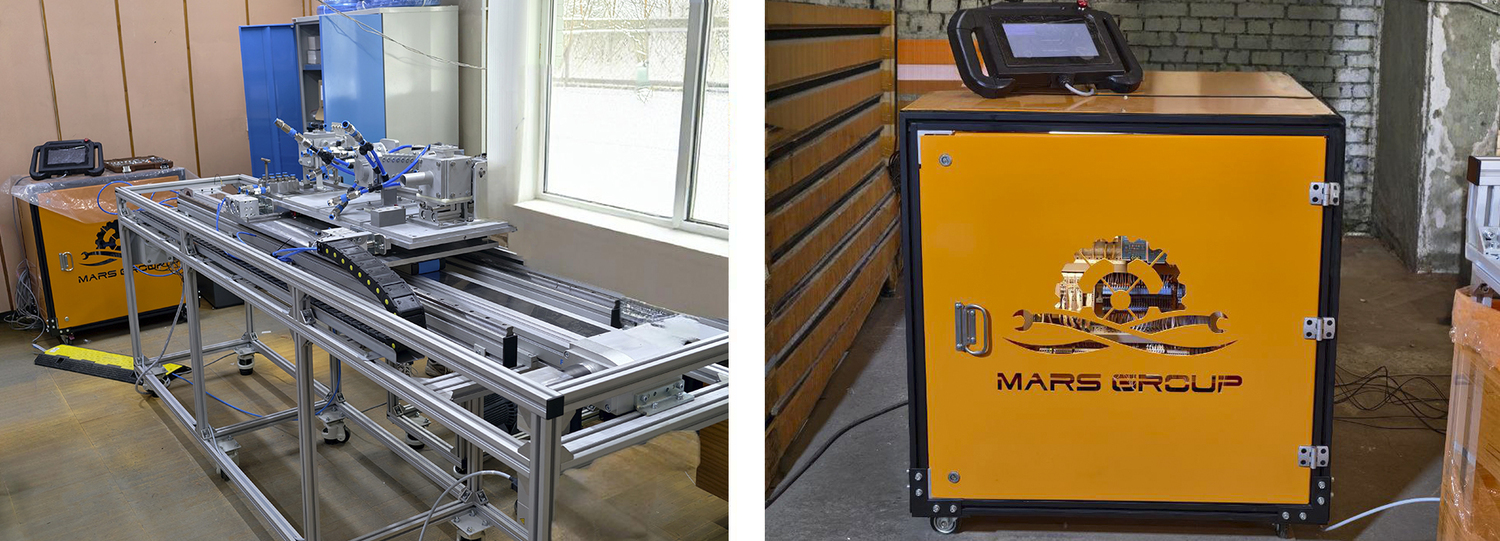

Фотографии

Как это выглядит вживую
