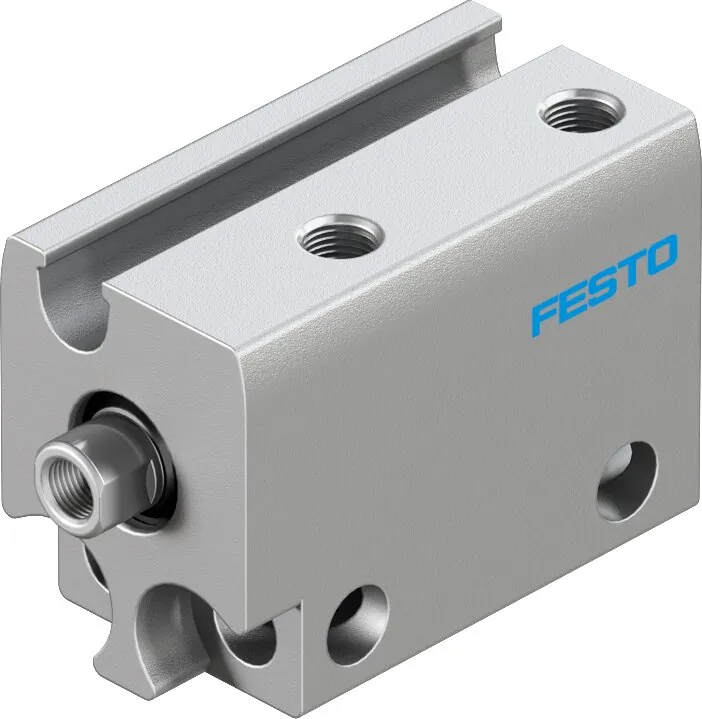

FestoКомпактный пневмоцилиндр

ADN-S-6-5-I-A

GTIN 4052568420161 Оригинал Festo

ADN-S-6-5-I-A — компактный пневмоцилиндр Festo с поршнем 6 мм и ходом 5 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 17 Н на выдвижение и 9,4 Н на втягивание.

Диаметр поршня
6 мм
Ход
5 мм
Усилие при 6 бар
17 Н
Присоединение
M3
Масса
11 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает ADN-S-6-5-I-A

  1. ADNСерия

    Компактный пневмоцилиндр

  2. SИсполнение

    Модификация ADN-S

  3. 6Диаметр поршня

    6 мм

  4. 5Ход

    5 мм

  5. IРезьба штока

    Внутренняя резьба

  6. AОпрос положения

    С помощью датчиков положения

Характеристики

Технические данные ADN-S-6-5-I-A

Основные

Ход
5 мм
Диаметр поршня
6 мм
Демпфирование
Без демпфирования
Положение при сборке
Любое
Режим работы
Двустороннего действия
Конец штока
Внутренняя резьба
Тип конструкции
Поршень; Шток
Определение позиции
Для герконов
Варианты
Односторонний шток
Энергия удара в крайних положениях
0,006 Дж
Теоретическое усилие при 6 бар, втягивание
9,4 Н
Теоретическое усилие при 6 бар, выдвижение
17 Н
Тип крепления
Со сквозным отверстием
Пневматическое присоединение
M3

Условия работы

Рабочее давление
2 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Перемещаемая масса
1,6 г
Вес продукта
10,9 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав
Материал динамических уплотнений
NBR; TPE-U(PU)
Материал корпуса
Алюминиевый сплав; Анодированный
Материал штока
Легированная сталь, нержавеющая

Принадлежности

Что подходит к ADN-S-6-5-I-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных ADN-S-6-5-I-APDF · Festo · на русскомPDFКаталог серий ADN и AENPDF · на русскомADNВсе исполнения серии334 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

ADN-S-6-5-I-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ADN-S-6-5-I-A?

Компактный пневмоцилиндр Festo ADN-S-6-5-I-A, артикул 5173732: диаметр поршня — 6 мм; ход — 5 мм; усилие при 6 бар — 17 Н; присоединение — M3; масса — 11 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают компактный цилиндр?

Когда мало места по длине: компактный цилиндр короче стандартного при том же диаметре поршня и ходе.

03При каком давлении и температуре работает ADN-S-6-5-I-A?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен ADN-S-6-5-I-A?

Материал крышки — алюминиевый сплав; материал динамических уплотнений — NBR, TPE-U(PU); материал корпуса — алюминиевый сплав, анодированный; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ADN-S-6-5-I-A?

ADN — компактный пневмоцилиндр; S — исполнение: модификация ADN-S; 6 — диаметр поршня: 6 мм; 5 — ход: 5 мм; I — резьба штока: внутренняя резьба; A — опрос положения: с помощью датчиков положения.

06Какие исполнения есть в серии ADN, кроме ADN-S-6-5-I-A?

В серии «Компактные пневмоцилиндры ADN» — 334 позиции. У ADN-S-6-5-I-A: диаметр поршня — 6 мм; ход — 5 мм; исполнение — S, I-A (исполнение ADN-S, внутренняя резьба штока, с опросом положения). Другие варианты (диаметр поршня: 10, 12, 16, 20, 25, 32, 40, 50 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ADN-S-6-5-I-A?

В блоке «Принадлежности» на этой странице: датчики положения (4), дроссели с обратным клапаном (2). Например: SMT-10M-NS-24V-E-0,3-L-M8D, GRLA-M3-QS-3. Подобраны по каталогу Festo для этого размера.

08Есть ли на ADN-S-6-5-I-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серий ADN и AEN; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить ADN-S-6-5-I-A, если нужен другой ход?

В серии ADN с поршнем 6 мм в этом исполнении есть ходы от 5 до 10 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит ADN-S-6-5-I-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ADN-S-6-5-I-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11ADN-S-6-5-I-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 5173732; ввоз официальный, с грузовой таможенной декларацией.
