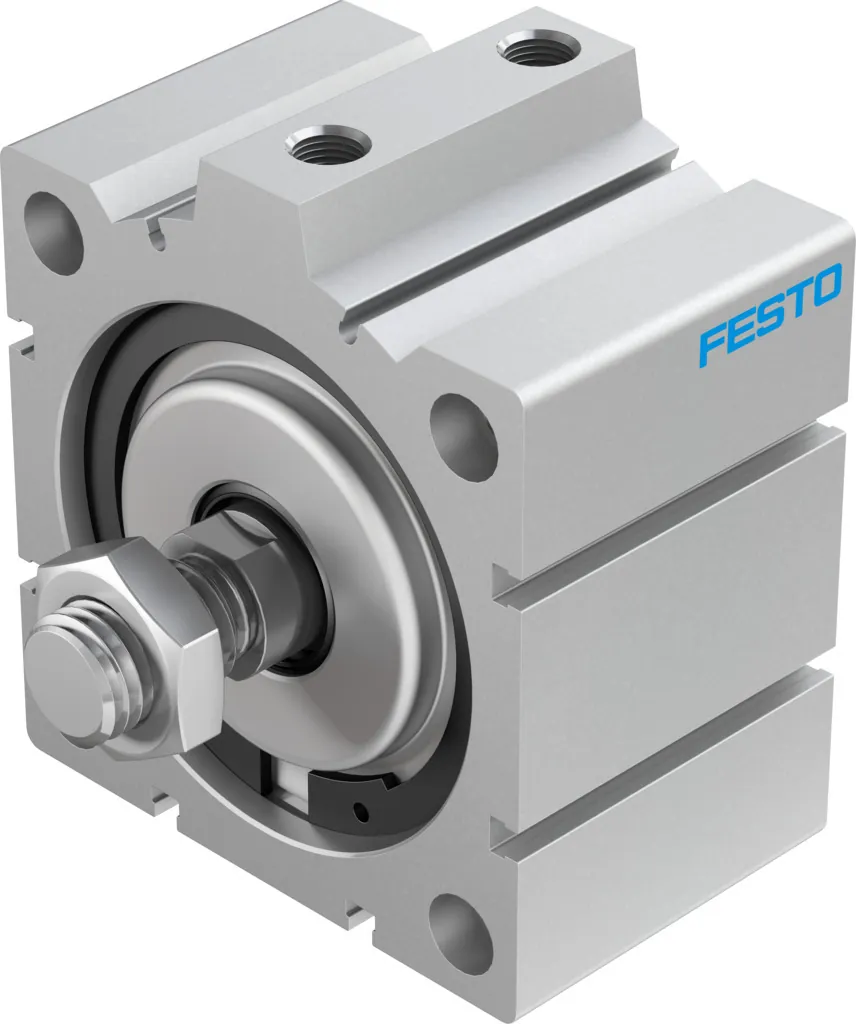

FestoКороткоходовой цилиндр

ADVC-100-15-A-P-A

GTIN 4052568149451 Оригинал Festo

Снимается с производстваПо данным Festo доступен до 2026 года. Подберём замену

ADVC-100-15-A-P-A — короткоходовой цилиндр Festo с поршнем 100 мм и ходом 15 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 4712 Н на выдвижение и 4418 Н на втягивание.

Диаметр поршня
100 мм
Ход
15 мм
Усилие при 6 бар
4712 Н
Присоединение
G1/4
Масса
2,33 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает ADVC-100-15-A-P-A

  1. ADVCСерия

    Короткоходовой цилиндр

  2. 100Диаметр поршня

    100 мм

  3. 15Ход

    15 мм

  4. AРезьба штока

    Наружная резьба

  5. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  6. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные ADVC-100-15-A-P-A

Основные

Ход
15 мм
Диаметр поршня
100 мм
Основан на стандарте
ISO 6431; Форма отверстия; VDMA 24562
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Поршень; Шток
Определение позиции
Для герконов
Теоретическое усилие при 6 бар, втягивание
4418 Н
Теоретическое усилие при 6 бар, выдвижение
4712 Н
Тип крепления
Со сквозным отверстием; с принадлежностями
Пневматическое присоединение
G1/4

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Перемещаемая масса
555 г
Перемещаемая масса при ходе 0 мм
515 г
Дополнительный коэффициент массы на 10 мм хода
40 г
Вес продукта
2325 г
Базовый вес на 0 мм хода
2145 г
Дополнительный вес на 10 мм хода
110 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав; Анодированный
Материал уплотнений
TPE-U(PU)
Материал корпуса
Алюминиевый сплав; Анодированный
Материал штока
Легированная сталь

Для бесконтактного опроса, внешняя резьба на штоке.

Принадлежности

Что подходит к ADVC-100-15-A-P-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных ADVC-100-15-A-P-APDF · Festo · на русскомPDFКаталог серии ADVCPDF · на английском · Festo, 2026ADVCВсе исполнения серии193 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

ADVC-100-15-A-P-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ADVC-100-15-A-P-A?

Короткоходовой цилиндр Festo ADVC-100-15-A-P-A, артикул 188341: диаметр поршня — 100 мм; ход — 15 мм; усилие при 6 бар — 4712 Н; присоединение — G1/4; масса — 2,33 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают короткоходовой цилиндр?

Когда нужно небольшое перемещение при малой монтажной длине — например, чтобы прижать или зажать деталь.

03При каком давлении и температуре работает ADVC-100-15-A-P-A?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен ADVC-100-15-A-P-A?

Материал крышки — алюминиевый сплав, анодированный; материал уплотнений — TPE-U(PU); материал корпуса — алюминиевый сплав, анодированный; материал штока — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ADVC-100-15-A-P-A?

ADVC — короткоходовой цилиндр; 100 — диаметр поршня: 100 мм; 15 — ход: 15 мм; A — резьба штока: наружная резьба; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии ADVC, кроме ADVC-100-15-A-P-A?

В серии «Короткоходовой цилиндр ADVC» — 193 позиции. У ADVC-100-15-A-P-A: диаметр поршня — 100 мм; ход — 15 мм; исполнение — A-P-A (наружная резьба, для датчиков положения). Другие варианты (диаметр поршня: 4, 6, 10, 12, 16, 20, 25, 32 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ADVC-100-15-A-P-A?

В блоке «Принадлежности» на этой странице: крепление цилиндра (13), дроссели с обратным клапаном (3), многопозиционные модули (1). Например: HNC-100, GRLA-1/4-QS-10-D, DPNC-100. Подобраны по каталогу Festo для этого размера.

08Есть ли на ADVC-100-15-A-P-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии ADVC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить ADVC-100-15-A-P-A, если нужен другой ход?

В серии ADVC с поршнем 100 мм в этом исполнении есть ходы от 10 до 25 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит ADVC-100-15-A-P-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ADVC-100-15-A-P-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11ADVC-100-15-A-P-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 188341; ввоз официальный, с грузовой таможенной декларацией.

12Чем заменить ADVC-100-15-A-P-A?

Производитель снимает ADVC-100-15-A-P-A с производства: по данным Festo позиция доступна до 2026 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
