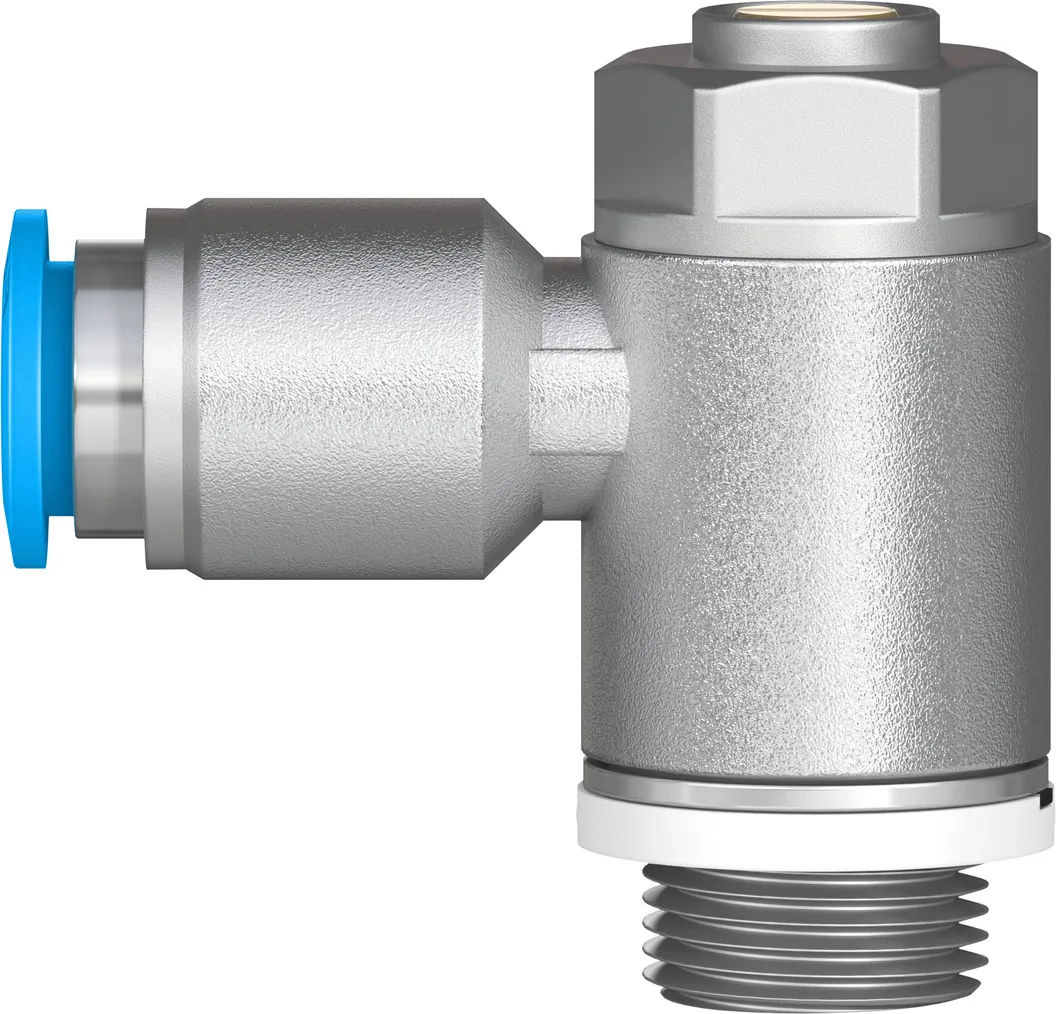

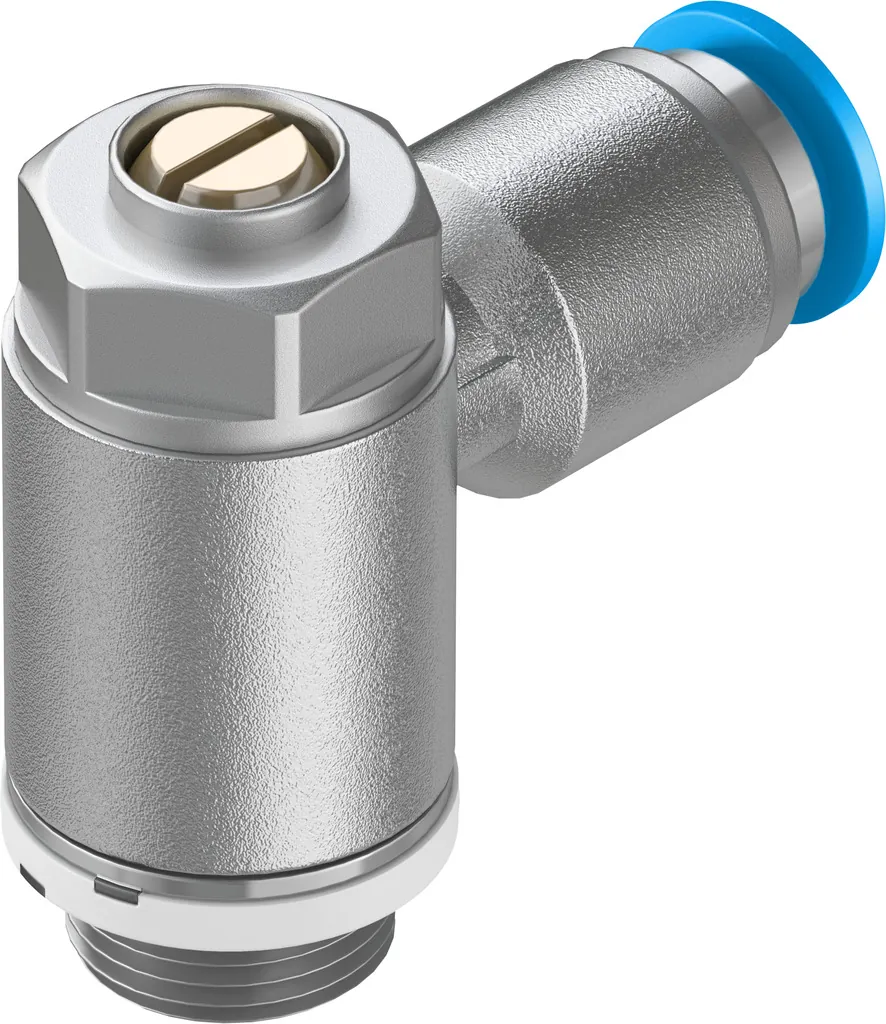

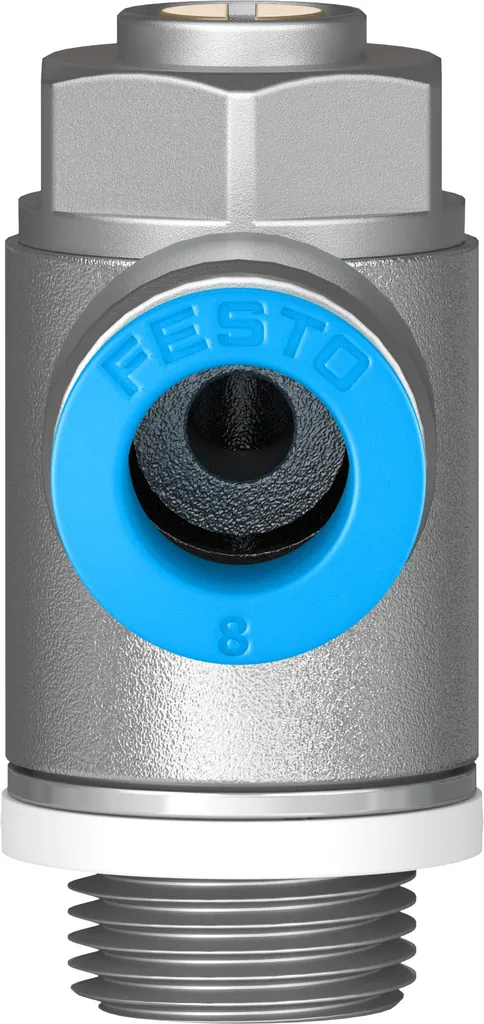

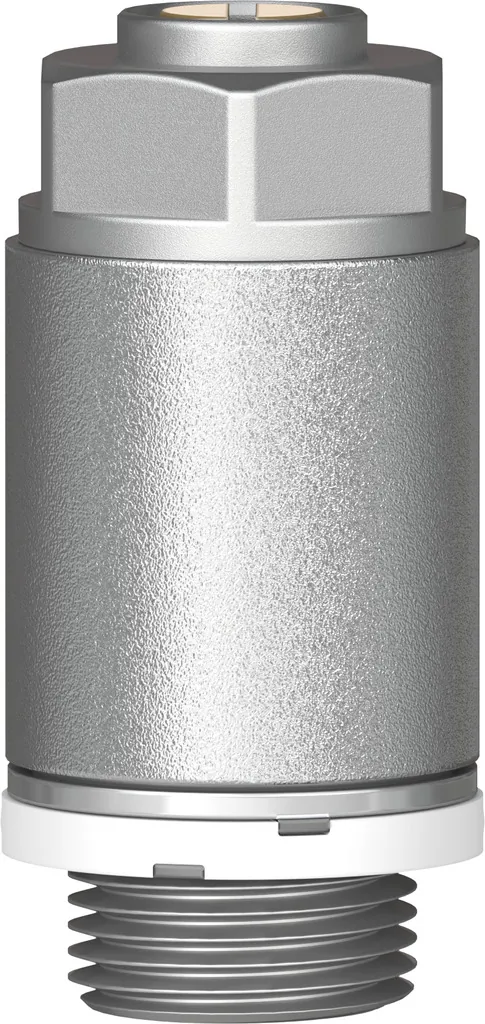

FestoДроссель с обратным клапаном

GRLA-1/4-QS-8-D

GTIN 4052568015077 Оригинал Festo

Дроссель с обратным клапаном Festo GRLA-1/4-QS-8-D: функция дросселя с обратным клапаном для выхлопа; g1/4; резьбовой; винт с головкой под шлиц.

Присоединение 2
G1/4
Тип крепления
Резьбовой
Элемент настройки
Винт с головкой под шлиц
Пневматическое подключение, канал 1
QS-8
Стандартный расход через дроссель
475 л/мин
Масса
42 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 2

Элемент настройки

Подходит к: ADVC размер 100; ADVULQ Ø100 мм; AEVC размер 100; AEVULQ Ø100 мм; DFM Ø50, 63 мм; DGPL Ø40 мм; DNC Ø40, 50 мм; DSBC Ø40, 50 мм; DSBG Ø40, 50 мм; DSNU Ø40, 50 мм; DSR Ø40 мм; DSRL Ø40 мм; DZF Ø50, 63 мм; DZH Ø40, 50 мм

Характеристики

Технические данные GRLA-1/4-QS-8-D

Основные

Функция распределителя
Функция дросселя с обратным клапаном для выхлопа
Пневматическое подключение, канал 1
QS-8
Пневматическое подключение, канал 2
G1/4
Элемент настройки
Винт с головкой под шлиц
Тип крепления
Резьбовой
Стандартный расход через дроссель
475 л/мин
Стандартный расход в направлении обратного клапана
325 … 500 л/мин
Положение при сборке
Любое
Стандартный расход в направлении дросселирования, 6 → 0 бар
720 л/мин
Стандартный расход в направлении обратного клапана, 6 → 0 бар
610 … 760 л/мин
Номинальный момент затяжки
5 Н·м
Допуск для номинального момента затяжки
± 10 %

Условия работы

Температура окружающей среды
−10 … 60 °C
Полный диапазон температур рабочего давления
0,2 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C

Масса

Вес продукта
42 г

Материалы

Материал резьбовой заглушки
Алюминиевый сплав
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал отпускающего кольца
POM
Материал регулировочного винта
Латунь
Материал поворотного фитинга
Цинковая штамповка; Хромирование

Принадлежности

Что подходит к GRLA-1/4-QS-8-D

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных GRLA-1/4-QS-8-DPDF · Festo · на русскомPDFКаталог Festo GRLA-GRLZ-ADDPDF · на английском · Festo, 2026GRLAВсе исполнения серии56 позиций, подбор по параметрам

FAQ

Частые вопросы

GRLA-1/4-QS-8-D: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у GRLA-1/4-QS-8-D?

Дроссель с обратным клапаном Festo GRLA-1/4-QS-8-D, артикул 193147: присоединение 2 — G1/4; тип крепления — резьбовой; элемент настройки — винт с головкой под шлиц; пневматическое подключение, канал 1 — QS-8; стандартный расход через дроссель — 475 л/мин; масса — 42 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как дроссель с обратным клапаном регулирует скорость цилиндра?

В одном направлении воздух идёт через регулируемое сечение, в обратном — свободно через обратный клапан. Обычно дросселируют выхлоп из цилиндра: движение получается ровнее.

03В каких условиях можно использовать GRLA-1/4-QS-8-D?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен GRLA-1/4-QS-8-D?

Материал резьбовой заглушки — алюминиевый сплав; материал уплотнений — NBR; материал отпускающего кольца — POM; материал регулировочного винта — латунь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии GRLA, кроме GRLA-1/4-QS-8-D?

В серии «Дроссель с обратным клапаном GRLA» — 56 позиций. У GRLA-1/4-QS-8-D: присоединение 2 — G1/4; элемент настройки — винт с головкой под шлиц. Другие варианты (присоединение 2: G1/2, G1/8, G3/4, G3/8, M3, M5, наружная резьба G1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к GRLA-1/4-QS-8-D?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: PUN-H-8X1,25-BL. Подобраны по каталогу Festo для этого размера.

07К каким изделиям подходит GRLA-1/4-QS-8-D?

По каталогам Festo: ADVC размер 100; ADVULQ Ø100 мм; AEVC размер 100; AEVULQ Ø100 мм; DFM Ø50, 63 мм; DGPL Ø40 мм; DNC Ø40, 50 мм; DSBC Ø40, 50 мм; DSBG Ø40, 50 мм; DSNU Ø40, 50 мм и ещё 4.

08Есть ли на GRLA-1/4-QS-8-D документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo GRLA-GRLZ-ADD; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит GRLA-1/4-QS-8-D и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте GRLA-1/4-QS-8-D в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10GRLA-1/4-QS-8-D — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 193147; ввоз официальный, с грузовой таможенной декларацией.
