FestoДроссель с обратным клапаном

GRLA-3/4-B

GTIN 4052568010607 Оригинал Festo

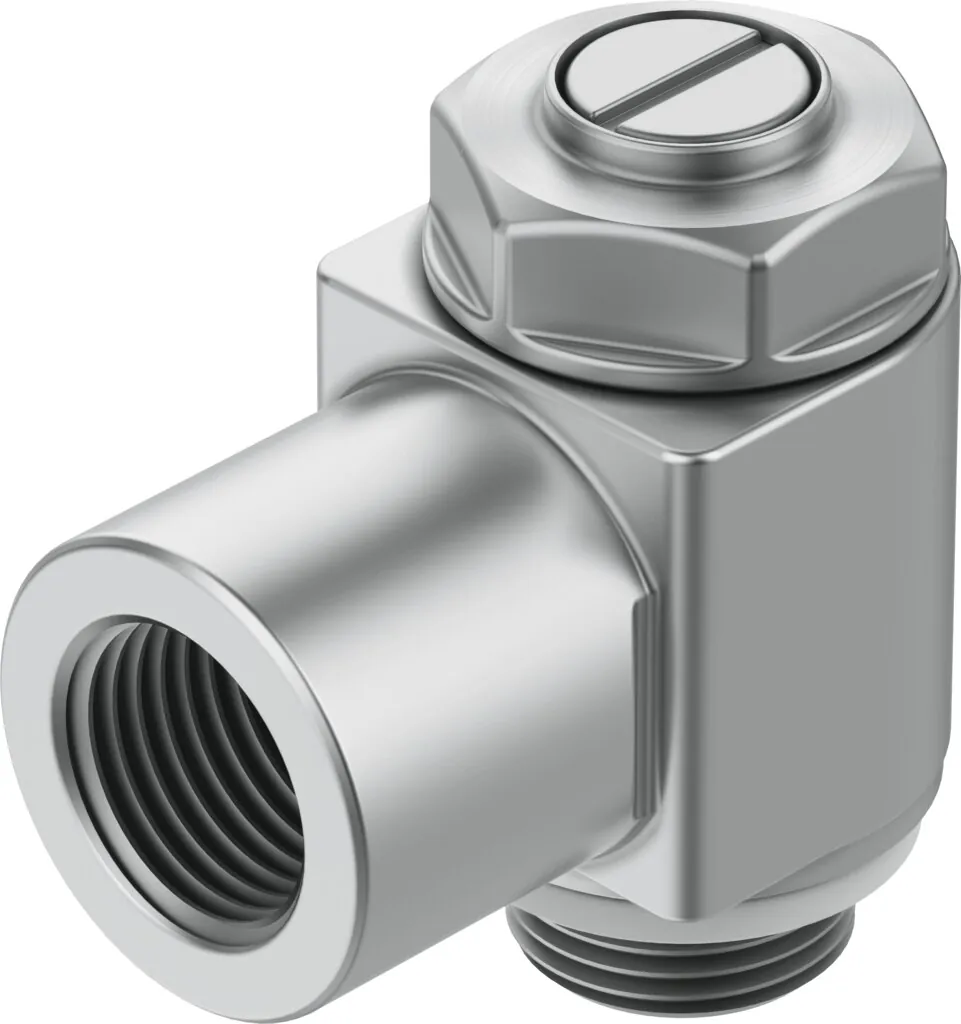

Дроссель с обратным клапаном Festo GRLA-3/4-B: функция дросселя с обратным клапаном для выхлопа; g3/4; резьбовой; винт с головкой под шлиц.

Присоединение 2
G3/4
Тип крепления
Резьбовой
Элемент настройки
Винт с головкой под шлиц
Пневматическое подключение, канал 1
G3/4
Стандартный расход через дроссель
4320 л/мин
Масса
377 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 2

Обозначение

Что означает GRLA-3/4-B

  1. GRLAСерия

    Дроссель с обратным клапаном

  2. 3/4Пневматическое присоединение

    Наружная резьба G3/4

  3. BПоколение

    Серия B

Характеристики

Технические данные GRLA-3/4-B

Основные

Функция распределителя
Функция дросселя с обратным клапаном для выхлопа
Пневматическое подключение, канал 1
G3/4
Пневматическое подключение, канал 2
G3/4
Элемент настройки
Винт с головкой под шлиц
Тип крепления
Резьбовой
Стандартный расход через дроссель
4320 л/мин
Стандартный расход в направлении обратного клапана
3220 … 4320 л/мин
Положение при сборке
Любое
Стандартный расход в направлении дросселирования, 6 → 0 бар
7300 л/мин
Стандартный расход в направлении обратного клапана, 6 → 0 бар
5440 … 7300 л/мин
Макс. момент затяжки
60 Н·м

Условия работы

Температура окружающей среды
−10 … 60 °C
Полный диапазон температур рабочего давления
0,3 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C

Масса

Вес продукта
377 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал пустотелого болта
Алюминиевый сплав
Материал регулировочного винта
Латунь
Материал гайки
Алюминиевый сплав
Материал поворотного фитинга
Цинковая штамповка

Принадлежности

Что подходит к GRLA-3/4-B

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха1

Документы

Документация

PDFТаблица данных GRLA-3/4-BPDF · Festo · на русскомPDFКаталог Festo GRLA-GRLZPDF · на английском · Festo, 2026GRLAВсе исполнения серии56 позиций, подбор по параметрам

FAQ

Частые вопросы

GRLA-3/4-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у GRLA-3/4-B?

Дроссель с обратным клапаном Festo GRLA-3/4-B, артикул 151180: присоединение 2 — G3/4; тип крепления — резьбовой; элемент настройки — винт с головкой под шлиц; пневматическое подключение, канал 1 — G3/4; стандартный расход через дроссель — 4320 л/мин; масса — 377 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как дроссель с обратным клапаном регулирует скорость цилиндра?

В одном направлении воздух идёт через регулируемое сечение, в обратном — свободно через обратный клапан. Обычно дросселируют выхлоп из цилиндра: движение получается ровнее.

03В каких условиях можно использовать GRLA-3/4-B?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен GRLA-3/4-B?

Материал уплотнений — NBR; материал пустотелого болта — алюминиевый сплав; материал регулировочного винта — латунь; материал гайки — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение GRLA-3/4-B?

GRLA — дроссель с обратным клапаном; 3/4 — пневматическое присоединение: наружная резьба G3/4; B — поколение: серия B.

06Какие исполнения есть в серии GRLA, кроме GRLA-3/4-B?

В серии «Дроссель с обратным клапаном GRLA» — 56 позиций. У GRLA-3/4-B: присоединение 2 — G3/4. Другие варианты (присоединение 2: G1/2, G1/4, G1/8, G3/8, M3, M5, наружная резьба G1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к GRLA-3/4-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (1). Например: QS-G3/4-22. Подобраны по каталогу Festo для этого размера.

08Есть ли на GRLA-3/4-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo GRLA-GRLZ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит GRLA-3/4-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте GRLA-3/4-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10GRLA-3/4-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 151180; ввоз официальный, с грузовой таможенной декларацией.
