FestoДроссель с обратным клапаном

GRLA-1/2-B

GTIN 4052568010591 Оригинал Festo

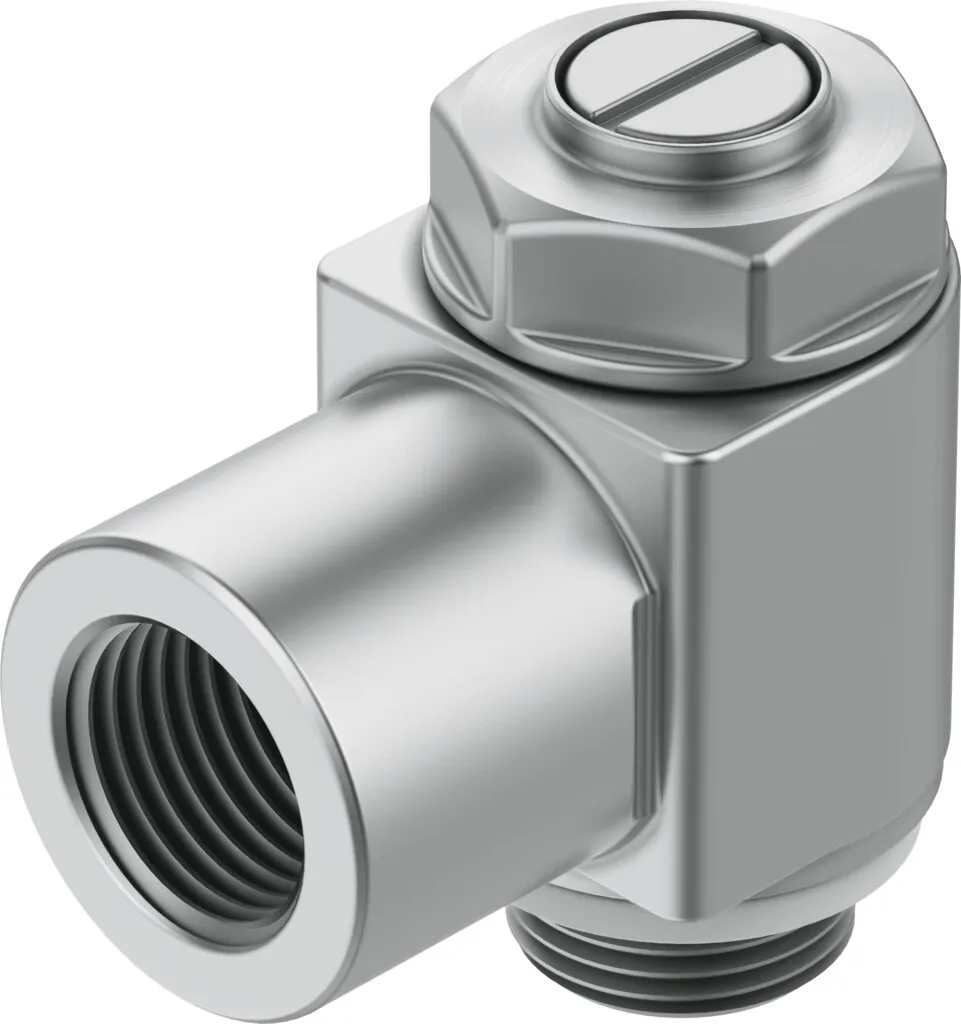

Дроссель с обратным клапаном Festo GRLA-1/2-B: функция дросселя с обратным клапаном для выхлопа; g1/2; резьбовой; винт с головкой под шлиц.

Присоединение 2: G1/2
Тип крепления: Резьбовой
Элемент настройки: Винт с головкой под шлиц
Пневматическое подключение, канал 1: G1/2
Стандартный расход через дроссель: 2100 л/мин
Масса: 204 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 2

Обозначение

Что означает GRLA-1/2-B

GRLAСерия
Дроссель с обратным клапаном
1/2Пневматическое присоединение
Наружная резьба G1/2
BПоколение
Серия B

Характеристики

Технические данные GRLA-1/2-B

Основные

Функция распределителя: Функция дросселя с обратным клапаном для выхлопа
Пневматическое подключение, канал 1: G1/2
Пневматическое подключение, канал 2: G1/2
Элемент настройки: Винт с головкой под шлиц
Тип крепления: Резьбовой
Стандартный расход через дроссель: 2100 л/мин
Стандартный расход в направлении обратного клапана: 1550 … 2200 л/мин
Положение при сборке: Любое
Стандартный расход в направлении дросселирования, 6 → 0 бар: 4000 л/мин
Стандартный расход в направлении обратного клапана, 6 → 0 бар: 2950 … 4190 л/мин
Макс. момент затяжки: 40 Н·м

Условия работы

Рабочее давление: 0,3 … 10 бар
Температура окружающей среды: −10 … 60 °C
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура среды: −10 … 60 °C

Масса

Вес продукта: 204 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений: NBR
Материал пустотелого болта: Алюминиевый сплав
Материал регулировочного винта: Латунь
Материал гайки: Алюминиевый сплав
Материал поворотного фитинга: Цинковая штамповка

Принадлежности

Что подходит к GRLA-1/2-B

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14

QS-G1/2-12Штуцер с цанговым соединением Арт. 186104
QSL-G1/2-12Угловой штуцер с цанговым зажимом и резьбой Арт. 186125
PUN-H-12X2-BLПолимерный пневмошланг Арт. 197387
PUN-H-12X2-SWПолимерный пневмошланг Арт. 197394
GRLA-1/2-QS-12-DДроссель с обратным клапаном Арт. 193152
PUN-H-12X2-GEПолимерный пневмошланг Арт. 558303
PUN-H-12X2-GNПолимерный пневмошланг Арт. 558296
PUN-H-12X2-NTПолимерный пневмошланг Арт. 197380
PUN-H-12X2-RTПолимерный пневмошланг Арт. 558289
PUN-H-12X2-SIПолимерный пневмошланг Арт. 558282
PUN-H-12X2-TBLПолимерный пневмошланг Арт. 8048711
QS-G1/2-12-IШтуцер с цанговым соединением Арт. 186115
QS-G1/2-16Штуцер с цанговым соединением Арт. 186105
QSL-G1/2-16Угловой штуцер с цанговым зажимом и резьбой Арт. 186126

Документы

Документация

PDFТаблица данных GRLA-1/2-BPDF · Festo · на русском PDFКаталог Festo GRLA-GRLZPDF · на английском · Festo, 2026 GRLAВсе исполнения серии56 позиций, подбор по параметрам

FAQ

Частые вопросы

GRLA-1/2-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у GRLA-1/2-B?

Дроссель с обратным клапаном Festo GRLA-1/2-B, артикул 151179: присоединение 2 — G1/2; тип крепления — резьбовой; элемент настройки — винт с головкой под шлиц; пневматическое подключение, канал 1 — G1/2; стандартный расход через дроссель — 2100 л/мин; масса — 204 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как дроссель с обратным клапаном регулирует скорость цилиндра?

В одном направлении воздух идёт через регулируемое сечение, в обратном — свободно через обратный клапан. Обычно дросселируют выхлоп из цилиндра: движение получается ровнее.

03При каком давлении и температуре работает GRLA-1/2-B?

По таблице данных Festo: рабочее давление — 0,3 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен GRLA-1/2-B?

Материал уплотнений — NBR; материал пустотелого болта — алюминиевый сплав; материал регулировочного винта — латунь; материал гайки — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение GRLA-1/2-B?

GRLA — дроссель с обратным клапаном; 1/2 — пневматическое присоединение: наружная резьба G1/2; B — поколение: серия B.

06Какие исполнения есть в серии GRLA, кроме GRLA-1/2-B?

В серии «Дроссель с обратным клапаном GRLA» — 56 позиций. У GRLA-1/2-B: присоединение 2 — G1/2. Другие варианты (присоединение 2: G1/4, G1/8, G3/4, G3/8, M3, M5, наружная резьба G1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к GRLA-1/2-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (14). Например: QS-G1/2-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на GRLA-1/2-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo GRLA-GRLZ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит GRLA-1/2-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте GRLA-1/2-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10GRLA-1/2-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 151179; ввоз официальный, с грузовой таможенной декларацией.
