FestoУправление

CECC-D

GTIN 4052568223069 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2024 года. Подберём замену

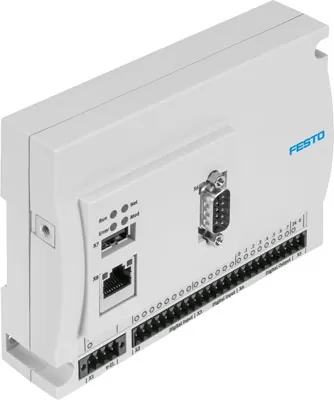

Управление Festo CECC-D: компактный контроллер Codesys V3 со вх/вых, CAN, Ethernet.

Рабочее напряжение
19,2 — 30 В пост. тока
Авторизация
Знак RCM; c UL us — Listed (OL)
Номинальное рабочее напряжение DC
24 В
Потребление тока
100 мА nominal at 24 В пост. тока
Макс. мощность электропитания
4,3 А
Масса
200 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Рабочее напряжение

Характеристики

Технические данные CECC-D

Основные

Авторизация
Знак RCM; c UL us — Listed (OL)
Номинальное рабочее напряжение DC
24 В
Рабочее напряжение
19,2 — 30 В пост. тока
Потребление тока
100 мА nominal at 24 В пост. тока
Макс. мощность электропитания
4,3 А
Относительная влажность воздуха
95 %; не конденсирующий
Класс защиты
IP20
Класс безопасности
III
Тест на нечувствительность к вибрации
Для EN 61131-2
Тест на нечувствительность к удару
Для EN 61131-2
Техника электрических соединений, вх./вых.
Разветвитель питания, размер 3.5 мм
Отображение состояния
LED
CPU данные
Процессор 400 МГц
Цифровые входы, количество
12
Цифровые входы, логика переключений
Позитивная логика (PNP)
Цифровые входы, быстрые входы
2, каждый с макс. 180 КГц
Цифровые входы, задержка входного сигнала
3 мс typ.
Цифровые входы, входное напряжение/ток
24 В пост. тока
Цифровые входы, номинальное значение для True (истинный)
>= 15 VDC
Цифровые входы, номинальное значение для False (ложный)
<= 5 VDC
Цифровые входы, электрическая изоляция
Да, через оптопару
Цифровые входы, индикация состояния
LED
Макс. длина линии
30 м, входы
Цифровые выходы, количество
8
Цифровые выходы, логика переключений
Позитивная логика (PNP)
Цифровые выходы, контакт
Транзистор
Цифровые выходы, выходное напряжение
24 В пост. тока
Цифровые выходы, выходной ток
500 мА
Цифровые выходы, развязка по напряжению
Да, через оптопару
Цифровые выходы, частота переключения
Max. 1 кГц
Цифровые выходы, защита от короткого замыкания
Да
Цифровые выходы, индикация состояния
LED
Протокол
Modbus TCP
Промышленная шина, интерфейс
CAN-Bus
Интерфейс промышленной шины, подключение
Разъем; Sub-D; 9-пин
Интерфейс промышленной шины, скорость обмена данными
125, 250, 500, 800, 1000 кбит/с; Настройка через програмное обеспечение
Интерфейс промышленной шины, гальваническая развязка
Да
Интерфейс USB
USB 1.1
Ethernet, соединительный разъем
RJ45
Ethernet, количество
1
Ethernet, скорость передачи данных
10/100 Мбит/с
Язык программирования
По IEC 61131-2; Электроконтактная схема (LDR); Список команд (STL); Структурированный текст; Функциональная схема; Таблица секвенциальных функций
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E239998-D1001

Условия работы

Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
0 … 55 °C
Температура хранения
−25 … 70 °C

Масса

Вес продукта
200 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к CECC-D

По разделу «Принадлежности» каталога Festo этой серии.

Датчики и кабели13

Документы

Документация

PDFТаблица данных CECC-DPDF · Festo · на русскомPDFКаталог Festo CECCPDF · на английском · Festo, 2023CECCВсе исполнения серии4 позиции, подбор по параметрам

FAQ

Частые вопросы

CECC-D: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CECC-D?

Управление Festo CECC-D, артикул 574415: рабочее напряжение — 19,2 — 30 В пост. тока; авторизация — знак RCM, c UL us — Listed (OL); номинальное рабочее напряжение DC — 24 В; потребление тока — 100 мА nominal at 24 В пост. тока; макс. мощность электропитания — 4,3 А; масса — 200 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CECC-D?

По таблице данных Festo: температура окружающей среды — 0 … 55 °C; класс защиты — IP20.

03Какие исполнения есть в серии CECC, кроме CECC-D?

В серии «Управление CECC» — 4 позиции. У CECC-D: рабочее напряжение — 19,2 (30 В пост. тока). Другие варианты (рабочее напряжение: 20,4 — 30 В пост. тока) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

04Какие принадлежности подходят к CECC-D?

В блоке «Принадлежности» на этой странице: датчики и кабели (13). Например: NEBU-M12G5-E-10-Q8N-M12G5. Подобраны по каталогу Festo для этого размера.

05Есть ли на CECC-D документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CECC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит CECC-D и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CECC-D в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07CECC-D — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 574415; ввоз официальный, с грузовой таможенной декларацией.

08Чем заменить CECC-D?

Производитель снял CECC-D с производства: по данным Festo позиция была доступна до 2024 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
