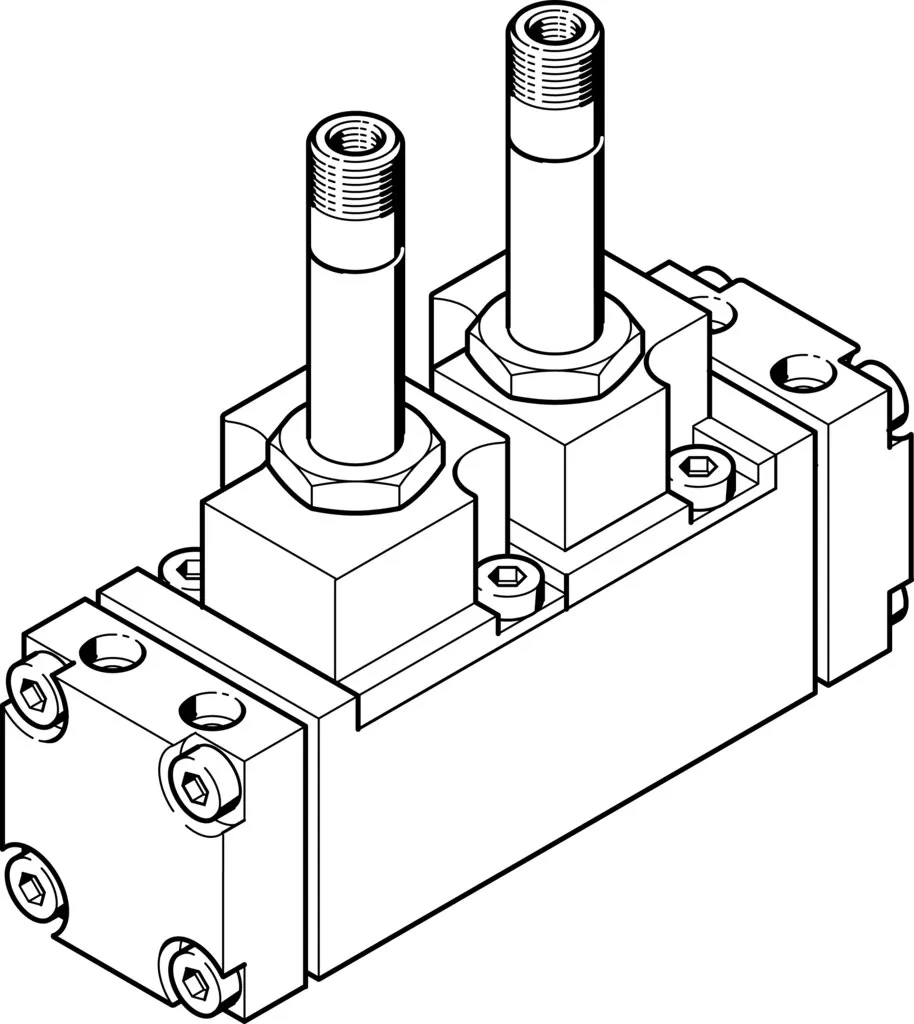

FestoРаспределитель с электроуправлением

CJM-5/2-1/4-FH

GTIN 4052568110864 Оригинал Festo

Распределитель с электроуправлением Festo CJM-5/2-1/4-FH: со штекерной розеткой и вспомогательным ручным управлением, без присоединительной плиты Современные альтернативы могут быть найдены с помощью введения первых четырех символов маркировки изделия в поле поиска.

Присоединение 1: G1/4
Функция распределителя: 5/2 бистабильный
Тип управления: Электрический
Стандартный номинальный расход: 1400 л/мин
Условный проход: 6,5 мм
Масса: 367 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Характеристики

Технические данные CJM-5/2-1/4-FH

Основные

Функция распределителя: 5/2 бистабильный
Тип управления: Электрический
Стандартный номинальный расход: 1400 л/мин
Условный проход: 6,5 мм
Положение при сборке: Любое
Ручное дублирование: Толкающий
Тип пилотного управления: С пилотным управлением
Макс. частота переключения: 40 Гц
Время включения: 28 мс
Тип крепления: На монтажной плите
Подвод пилотного воздуха 12: G1/8
Подвод пилотного воздуха 14: G1/8
Пневматическое подключение, канал 1: G1/4
Пневматическое подключение, канал 2: G1/4
Пневматическое подключение, канал 3: G1/4
Пневматическое присоединение, канал 4: G1/4
Пневматическое присоединение, канал 5: G1/4

Условия работы

Рабочее давление: 1,5 … 8 бар
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске): VDMA24364 zone III
Температура среды: −10 … 60 °C

Материалы

Материал уплотнений: NBR
Материал корпуса: Алюминиевый сплав
Материал мембраны: PUR

Принадлежности

Что подходит к CJM-5/2-1/4-FH

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

QS-G1/4-10Штуцер с цанговым соединением Арт. 186101
QSL-G1/4-10Угловой штуцер с цанговым зажимом и резьбой Арт. 186122
PUN-H-10X1,5-BLПолимерный пневмошланг Арт. 197386
PUN-H-10X1,5-SWПолимерный пневмошланг Арт. 197393
GRLA-1/4-QS-10-DДроссель с обратным клапаном Арт. 193148
GRLA-1/4-QS-6-DДроссель с обратным клапаном Арт. 193146
GRLA-1/4-QS-8-DДроссель с обратным клапаном Арт. 193147
PUN-H-10X1,5-GEПолимерный пневмошланг Арт. 558302
PUN-H-10X1,5-GNПолимерный пневмошланг Арт. 558295
PUN-H-10X1,5-NTПолимерный пневмошланг Арт. 197379
PUN-H-10X1,5-RTПолимерный пневмошланг Арт. 558288
PUN-H-10X1,5-SIПолимерный пневмошланг Арт. 558281
PUN-H-10X1,5-TBLПолимерный пневмошланг Арт. 8048701
QS-G1/4-10-IШтуцер с цанговым соединением Арт. 186112
QS-G1/4-12Штуцер с цанговым соединением Арт. 186350
QS-G1/4-6Штуцер с цанговым соединением Арт. 186097
QS-G1/4-6-IШтуцер с цанговым соединением Арт. 186108
QS-G1/4-8Штуцер с цанговым соединением Арт. 186099
QS-G1/4-8-IШтуцер с цанговым соединением Арт. 186110
QSL-G1/4-12Угловой штуцер с цанговым зажимом и резьбой Арт. 186351
QSL-G1/4-6Угловой штуцер с цанговым зажимом и резьбой Арт. 186118
QSL-G1/4-8Угловой штуцер с цанговым зажимом и резьбой Арт. 186120

Документы

Документация

PDFТаблица данных CJM-5/2-1/4-FHPDF · Festo · на русском CJMВсе исполнения серии4 позиции, подбор по параметрам

FAQ

Частые вопросы

CJM-5/2-1/4-FH: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у CJM-5/2-1/4-FH?

Распределитель с электроуправлением Festo CJM-5/2-1/4-FH, артикул 6159: присоединение 1 — G1/4; функция распределителя — 5/2 бистабильный; тип управления — электрический; стандартный номинальный расход — 1400 л/мин; условный проход — 6,5 мм; масса — 367 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает CJM-5/2-1/4-FH?

По таблице данных Festo: рабочее давление — 1,5 … 8 бар; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен CJM-5/2-1/4-FH?

Материал уплотнений — NBR; материал корпуса — алюминиевый сплав; материал мембраны — PUR. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии CJM, кроме CJM-5/2-1/4-FH?

В серии «Распределитель с электроуправлением CJM» — 4 позиции. У CJM-5/2-1/4-FH: присоединение 1 — G1/4. Другие варианты (присоединение 1: монтажная плита) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к CJM-5/2-1/4-FH?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

07Есть ли на CJM-5/2-1/4-FH документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CJM-5/2-1/4-FH и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CJM-5/2-1/4-FH в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CJM-5/2-1/4-FH — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 6159; ввоз официальный, с грузовой таможенной декларацией.
