FestoРаспределитель с электроуправлением

CM-5/2-1/4-FH

GTIN 4052568110857 Оригинал Festo

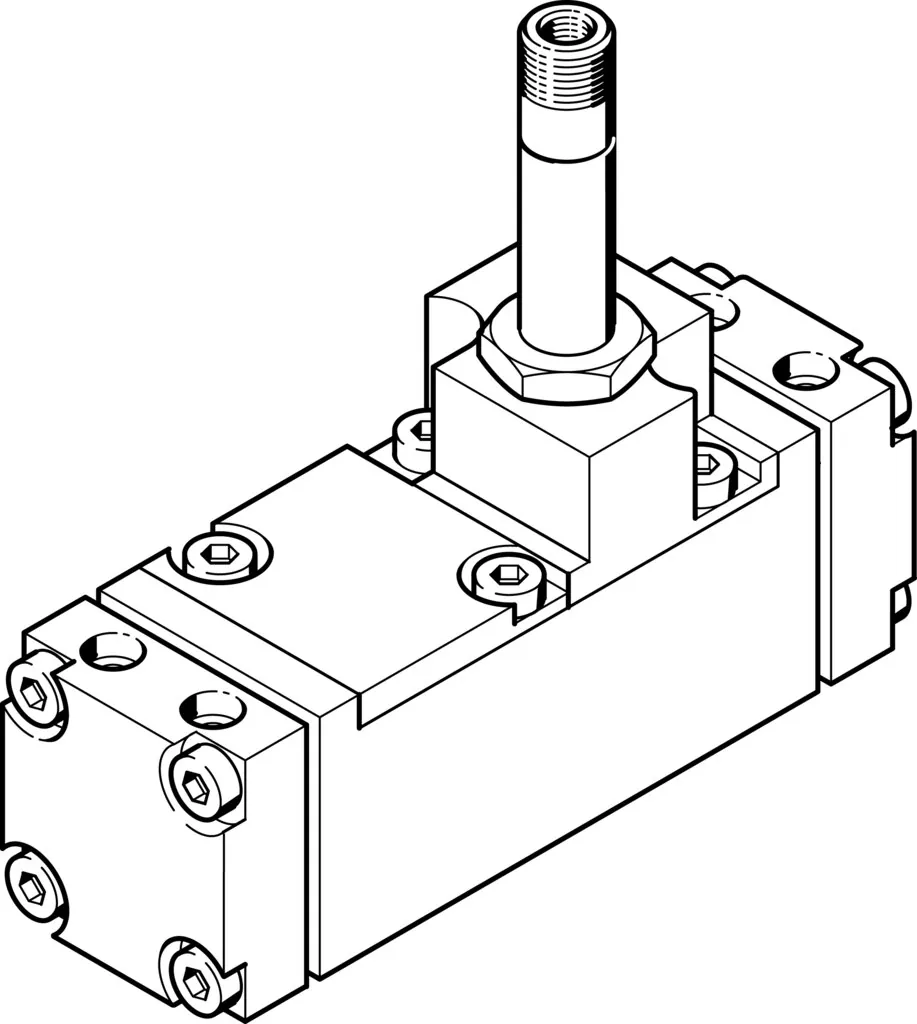

Распределитель с электроуправлением Festo CM-5/2-1/4-FH: со штекерной розеткой и вспомогательным ручным управлением, без присоединительной плиты Современные альтернативы могут быть найдены с помощью введения первых четырех символов маркировки изделия в поле поиска.

Присоединение 1
G1/4
Функция распределителя
5/2 моностабильный
Тип управления
Электрический
Стандартный номинальный расход
1400 л/мин
Условный проход
6,5 мм
Масса
330 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Характеристики

Технические данные CM-5/2-1/4-FH

Основные

Функция распределителя
5/2 моностабильный
Тип управления
Электрический
Стандартный номинальный расход
1400 л/мин
Условный проход
6,5 мм
Положение при сборке
Любое
Ручное дублирование
Толкающий
Макс. частота переключения
40 Гц
Время включения
28 мс
Тип крепления
На монтажной плите
Подвод пилотного воздуха 12
G1/8
Подвод пилотного воздуха 14
G1/8
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4
Пневматическое присоединение, канал 4
G1/4
Пневматическое присоединение, канал 5
G1/4

Условия работы

Рабочее давление
1,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
−10 … 60 °C

Материалы

Материал уплотнений
NBR
Материал корпуса
Алюминиевый сплав
Материал мембраны
PUR

Принадлежности

Что подходит к CM-5/2-1/4-FH

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных CM-5/2-1/4-FHPDF · Festo · на русскомCMВсе исполнения серии4 позиции, подбор по параметрам

FAQ

Частые вопросы

CM-5/2-1/4-FH: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CM-5/2-1/4-FH?

Распределитель с электроуправлением Festo CM-5/2-1/4-FH, артикул 6154: присоединение 1 — G1/4; функция распределителя — 5/2 моностабильный; тип управления — электрический; стандартный номинальный расход — 1400 л/мин; условный проход — 6,5 мм; масса — 330 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает CM-5/2-1/4-FH?

По таблице данных Festo: рабочее давление — 1,5 … 8 бар; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен CM-5/2-1/4-FH?

Материал уплотнений — NBR; материал корпуса — алюминиевый сплав; материал мембраны — PUR. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии CM, кроме CM-5/2-1/4-FH?

В серии «Распределитель с электроуправлением CM» — 4 позиции. У CM-5/2-1/4-FH: присоединение 1 — G1/4. Другие варианты (присоединение 1: G1/2) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к CM-5/2-1/4-FH?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

07Есть ли на CM-5/2-1/4-FH документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CM-5/2-1/4-FH и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CM-5/2-1/4-FH в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CM-5/2-1/4-FH — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 6154; ввоз официальный, с грузовой таможенной декларацией.
