FestoПлита для блочного монтажа

CPE14-3/2-PRS-3/8-4

GTIN 4052568094188 Оригинал Festo

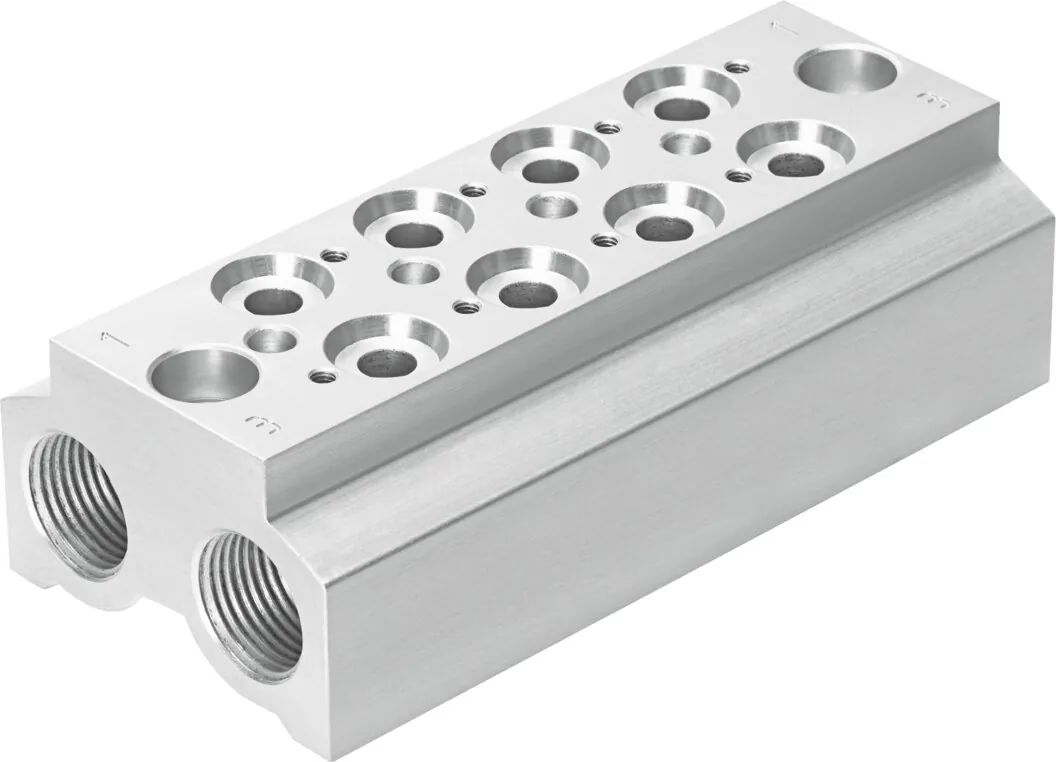

Плита для блочного монтажа Festo CPE14-3/2-PRS-3/8-4: для CPE-распределителей.

Присоединение 1
G3/8
Монтажный шаг
20 мм
Положение при сборке
Любое
Макс. количество распределителей
4
Макс. кол-во зон давления
2
Масса
280 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Характеристики

Технические данные CPE14-3/2-PRS-3/8-4

Основные

Монтажный шаг
20 мм
Положение при сборке
Любое
Макс. количество распределителей
4
Макс. кол-во зон давления
2
Разрушающее давление
5 МПа
Макс. момент затяжки, установка распределителя
1,2 Н·м
Способ крепления блока клапанов на коллекторе
Со сквозным отверстием
Способ крепления распределителя
С внутренней резьбой
Пневматическое подключение, канал 1
G3/8
Пневматическое подключение, канал 3
G3/8
Пневматическое присоединение, канал 5
G3/8

Условия работы

Давление разрушения
50 бар
Рабочее давление
−0,9 … 10 бар
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
280 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал коллектора
Алюминиевый сплав

Документы

Документация

PDFТаблица данных CPE14-3/2-PRS-3/8-4PDF · Festo · на русскомPDFКаталог Festo CPE-GPDF · на английском · Festo, 2026CPE14Все исполнения серии86 позиций, подбор по параметрам

FAQ

Частые вопросы

CPE14-3/2-PRS-3/8-4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPE14-3/2-PRS-3/8-4?

Плита для блочного монтажа Festo CPE14-3/2-PRS-3/8-4, артикул 550561: присоединение 1 — G3/8; монтажный шаг — 20 мм; положение при сборке — любое; макс. количество распределителей — 4; макс. кол-во зон давления — 2; масса — 280 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужна плита для блочного монтажа?

На общую плиту ставят несколько распределителей: питание и выхлоп у них общие, а монтаж получается компактнее.

03При каком давлении и температуре работает CPE14-3/2-PRS-3/8-4?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C.

04Из каких материалов изготовлен CPE14-3/2-PRS-3/8-4?

Материал коллектора — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии CPE14, кроме CPE14-3/2-PRS-3/8-4?

В серии «Распределитель с электроуправлением CPE14» — 86 позиций. У CPE14-3/2-PRS-3/8-4: присоединение 1 — G3/8. Другие варианты (присоединение 1: 3/8 NPT) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на CPE14-3/2-PRS-3/8-4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPE-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CPE14-3/2-PRS-3/8-4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPE14-3/2-PRS-3/8-4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CPE14-3/2-PRS-3/8-4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 550561; ввоз официальный, с грузовой таможенной декларацией.
