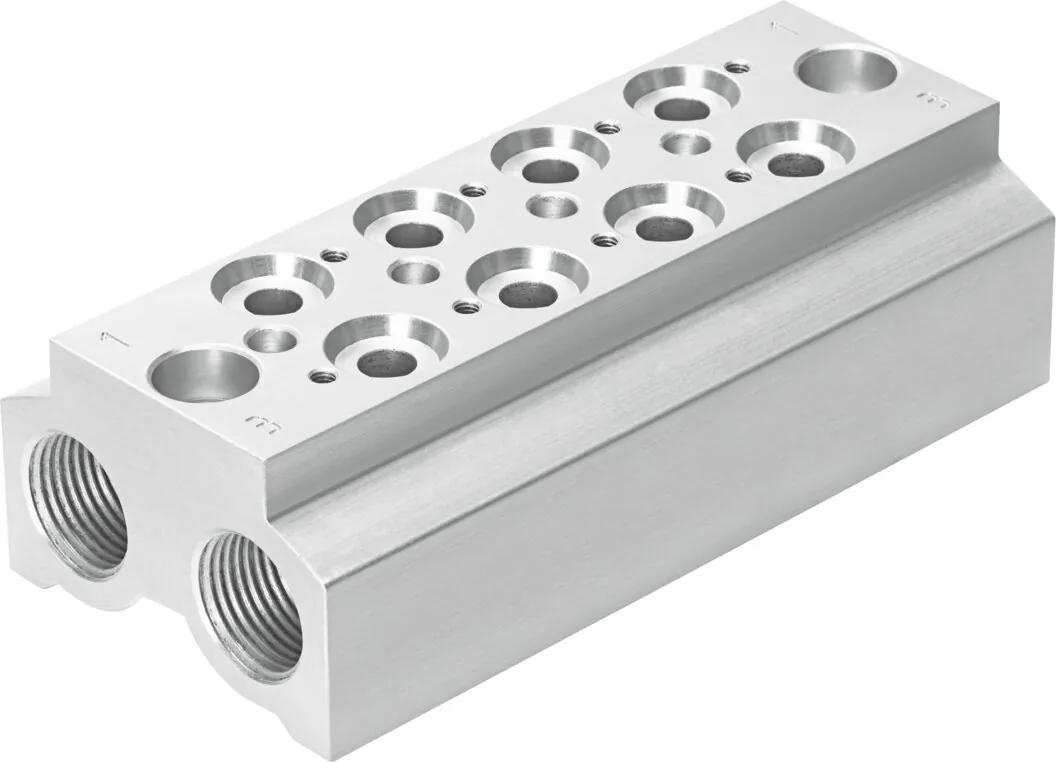

FestoПлита для блочного монтажа

CPE14-3/2-PRS-3/8-4-NPT

GTIN 4052568094430 Оригинал Festo

Плита для блочного монтажа Festo CPE14-3/2-PRS-3/8-4-NPT: для CPE-распределителей.

Присоединение 1: 3/8 NPT
Монтажный шаг: 20 мм
Положение при сборке: Любое
Макс. количество распределителей: 4
Макс. кол-во зон давления: 2
Масса: 357 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

3/8 NPT
G1/8
G3/8
QS-6
QS-8

Характеристики

Технические данные CPE14-3/2-PRS-3/8-4-NPT

Основные

Монтажный шаг: 20 мм
Положение при сборке: Любое
Макс. количество распределителей: 4
Макс. кол-во зон давления: 2
Разрушающее давление: 5 МПа
Макс. момент затяжки, установка распределителя: 0,9 ft-lbf
Способ крепления блока клапанов на коллекторе: Со сквозным отверстием
Способ крепления распределителя: С внутренней резьбой
Пневматическое подключение, канал 1: 3/8 NPT
Пневматическое подключение, канал 3: 3/8 NPT
Пневматическое присоединение, канал 5: 3/8 NPT

Условия работы

Давление разрушения: 50 бар
Рабочее давление: −0,9 … 10 бар
Классификация сопротивления коррозии CRC: 2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура среды: 23 … 122 °F
Температура окружающей среды: 23 … 122 °F

Масса

Вес продукта: 9,8 oz

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал коллектора: Алюминиевый сплав

Документы

Документация

PDFТаблица данных CPE14-3/2-PRS-3/8-4-NPTPDF · Festo · на русском PDFКаталог Festo CPE-GPDF · на английском · Festo, 2026 CPE14Все исполнения серии86 позиций, подбор по параметрам

FAQ

Частые вопросы

CPE14-3/2-PRS-3/8-4-NPT: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у CPE14-3/2-PRS-3/8-4-NPT?

Плита для блочного монтажа Festo CPE14-3/2-PRS-3/8-4-NPT, артикул 550612: присоединение 1 — 3/8 NPT; монтажный шаг — 20 мм; положение при сборке — любое; макс. количество распределителей — 4; макс. кол-во зон давления — 2; масса — 357 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужна плита для блочного монтажа?

На общую плиту ставят несколько распределителей: питание и выхлоп у них общие, а монтаж получается компактнее.

03При каком давлении и температуре работает CPE14-3/2-PRS-3/8-4-NPT?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — 23 … 122 °F; температура среды — 23 … 122 °F.

04Из каких материалов изготовлен CPE14-3/2-PRS-3/8-4-NPT?

Материал коллектора — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии CPE14, кроме CPE14-3/2-PRS-3/8-4-NPT?

В серии «Распределитель с электроуправлением CPE14» — 86 позиций. У CPE14-3/2-PRS-3/8-4-NPT: присоединение 1 — 3/8 NPT. Другие варианты (присоединение 1: G3/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на CPE14-3/2-PRS-3/8-4-NPT документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPE-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CPE14-3/2-PRS-3/8-4-NPT и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPE14-3/2-PRS-3/8-4-NPT в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CPE14-3/2-PRS-3/8-4-NPT — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 550612; ввоз официальный, с грузовой таможенной декларацией.
