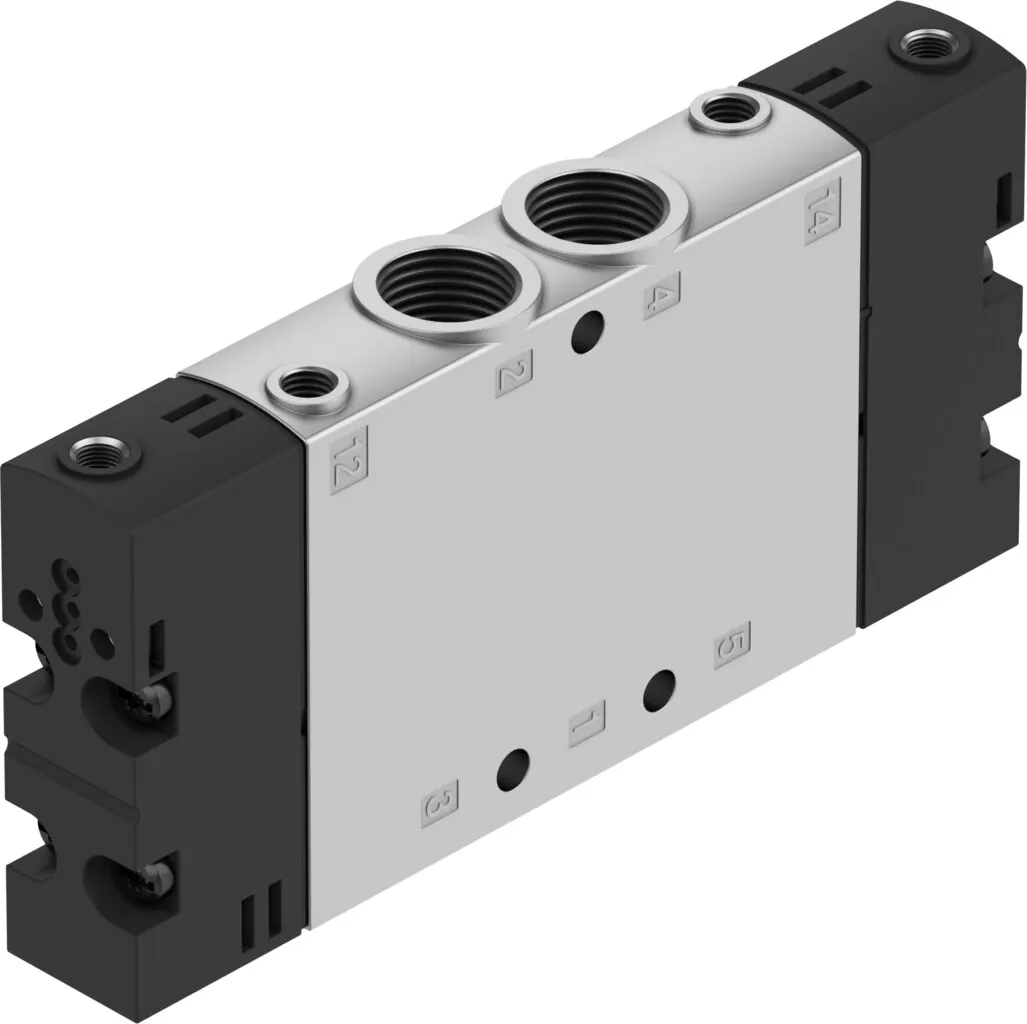

FestoБазовый распределитель

CPE18-P1-5J-1/4

GTIN 4052568094041 Оригинал Festo

Базовый распределитель Festo CPE18-P1-5J-1/4: высокая компактность монтажа, с интерфейсом CNOMO.

Функция
5/2 бистабильный
Присоединение 1
G1/4
Присоединение 2
G1/4
Тип управления
Пилотный интерфейс по ISO 15218
Ширина
18 мм
Масса
190 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Тип управления

Обозначение

Что означает CPE18-P1-5J-1/4

  1. CPE18Серия и ширина

    Базовый распределитель; 18 мм

  2. P1Электрическое подключение

    Присоединение 15 мм по ISO 15218 (CNOMO)

  3. 5JФункция распределителя

    5/2-распределитель, бистабильный

  4. 1/4Пневматическое присоединение

    G1/4

Характеристики

Технические данные CPE18-P1-5J-1/4

Основные

Функция распределителя
5/2 бистабильный
Тип управления
Пилотный интерфейс по ISO 15218
Ширина
18 мм
Стандартный номинальный расход
1500 л/мин
Тип конструкции
Золотниковый
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования
Условный проход
8 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Идентификация позиции распределителя
Держатель табличек
Перекрытие
Положительное перекрытие
Время переключения, реверс
15 мс
Рабочий цикл
100 %
Макс. позитивный тестовый импульс с логикой 0
3300 мкс
Макс. негативный тестовый импульс с логикой 1
3100 мкс
Допустимые колебания напряжения
−15 % / +10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Тип крепления
Со сквозным отверстием
Выхлоп пилота, канал 82
M5
Выхлоп пилота, канал 84
M5
Подвод пилотного воздуха 12
M5
Подвод пилотного воздуха 14
M5
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4
Пневматическое присоединение, канал 4
G1/4
Пневматическое присоединение, канал 5
G1/4

Условия работы

Рабочее давление
2 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
190 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к CPE18-P1-5J-1/4

По разделу «Принадлежности» каталога Festo — для размера 18. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Плиты и коллекторы2
Катушки и управление2
Крепление3
Сменные части1
Прочее1
Датчики и кабели7

Документы

Документация

PDFТаблица данных CPE18-P1-5J-1/4PDF · Festo · на русскомPDFКаталог Festo CPE-GPDF · на английском · Festo, 2026CPE18Все исполнения серии138 позиций, подбор по параметрам

FAQ

Частые вопросы

CPE18-P1-5J-1/4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPE18-P1-5J-1/4?

Базовый распределитель Festo CPE18-P1-5J-1/4, артикул 550155: функция — 5/2 бистабильный; присоединение 1 — G1/4; присоединение 2 — G1/4; тип управления — пилотный интерфейс по ISO 15218; ширина — 18 мм; масса — 190 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает CPE18-P1-5J-1/4?

По таблице данных Festo: рабочее давление — 2 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен CPE18-P1-5J-1/4?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение CPE18-P1-5J-1/4?

CPE18 — серия и ширина: базовый распределитель, 18 мм; P1 — электрическое подключение: присоединение 15 мм по ISO 15218 (CNOMO); 5J — функция распределителя: 5/2-распределитель, бистабильный; 1/4 — пневматическое присоединение: G1/4.

05Какие исполнения есть в серии CPE18, кроме CPE18-P1-5J-1/4?

В серии «Распределитель с электроуправлением CPE18» — 138 позиций. У CPE18-P1-5J-1/4: функция — 5/2 бистабильный; тип управления — пилотный интерфейс по ISO 15218. Другие варианты (функция: 3/2 Н.З., моностабильный; 5/2 моностабильный; 5/3 Н.З.; 5/3 под давлением в нейтральной позиции) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к CPE18-P1-5J-1/4?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), плиты и коллекторы (2), катушки и управление (2), крепление (3), сменные части (1), прочее (1). Например: QS-G1/4-10, NEDY-L2R1-V1-Z4W2Z-U-0.3L-M12G4-2.5R, AHB-MEB, DAVM-MW-V1-32-V, CPV18-VI-P.1/4-150. Подобраны по каталогу Festo для этого размера.

07Есть ли на CPE18-P1-5J-1/4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPE-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CPE18-P1-5J-1/4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPE18-P1-5J-1/4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CPE18-P1-5J-1/4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 550155; ввоз официальный, с грузовой таможенной декларацией.
