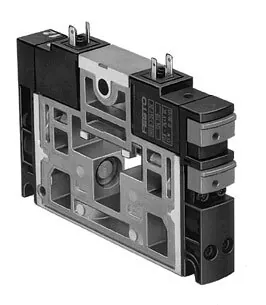

FestoГенератор вакуума

CPV18-M1H-VI140-2GLS-1/4

GTIN 4052568146146 Оригинал Festo

Генератор вакуума Festo CPV18-M1H-VI140-2GLS-1/4: с импульсом сброса.

Условный проход, сопло Лаваля
1,4 мм
Положение при сборке
Любое
Характеристика эжектора
Высокий вакуум
Макс. вакуум
85 %
Электрическое подключение
Разъем
Масса
264 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Собрать пневмоостров CPV в конструкторе

Характеристики

Технические данные CPV18-M1H-VI140-2GLS-1/4

Основные

Условный проход, сопло Лаваля
1,4 мм
Положение при сборке
Любое
Характеристика эжектора
Высокий вакуум
Макс. вакуум
85 %
Электрическое подключение
Разъем
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
Монтажная плита
Пневматическое подключение, канал 3
Монтажная плита
Подключение вакуума
G1/4

Условия работы

Рабочее давление
2 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
264 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к CPV18-M1H-VI140-2GLS-1/4

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных CPV18-M1H-VI140-2GLS-1/4PDF · Festo · на русскомCPV18Все исполнения серии29 позиций, подбор по параметрам

FAQ

Частые вопросы

CPV18-M1H-VI140-2GLS-1/4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPV18-M1H-VI140-2GLS-1/4?

Генератор вакуума Festo CPV18-M1H-VI140-2GLS-1/4, артикул 185877: условный проход, сопло Лаваля — 1,4 мм; положение при сборке — любое; характеристика эжектора — высокий вакуум; макс. вакуум — 85 %; электрическое подключение — разъем; масса — 264 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает CPV18-M1H-VI140-2GLS-1/4?

По таблице данных Festo: рабочее давление — 2 … 10 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен CPV18-M1H-VI140-2GLS-1/4?

Материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии CPV18, кроме CPV18-M1H-VI140-2GLS-1/4?

В серии «Распределитель с электроуправлением CPV18» — 29 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к CPV18-M1H-VI140-2GLS-1/4?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

07Есть ли на CPV18-M1H-VI140-2GLS-1/4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CPV18-M1H-VI140-2GLS-1/4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPV18-M1H-VI140-2GLS-1/4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CPV18-M1H-VI140-2GLS-1/4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 185877; ввоз официальный, с грузовой таможенной декларацией.
