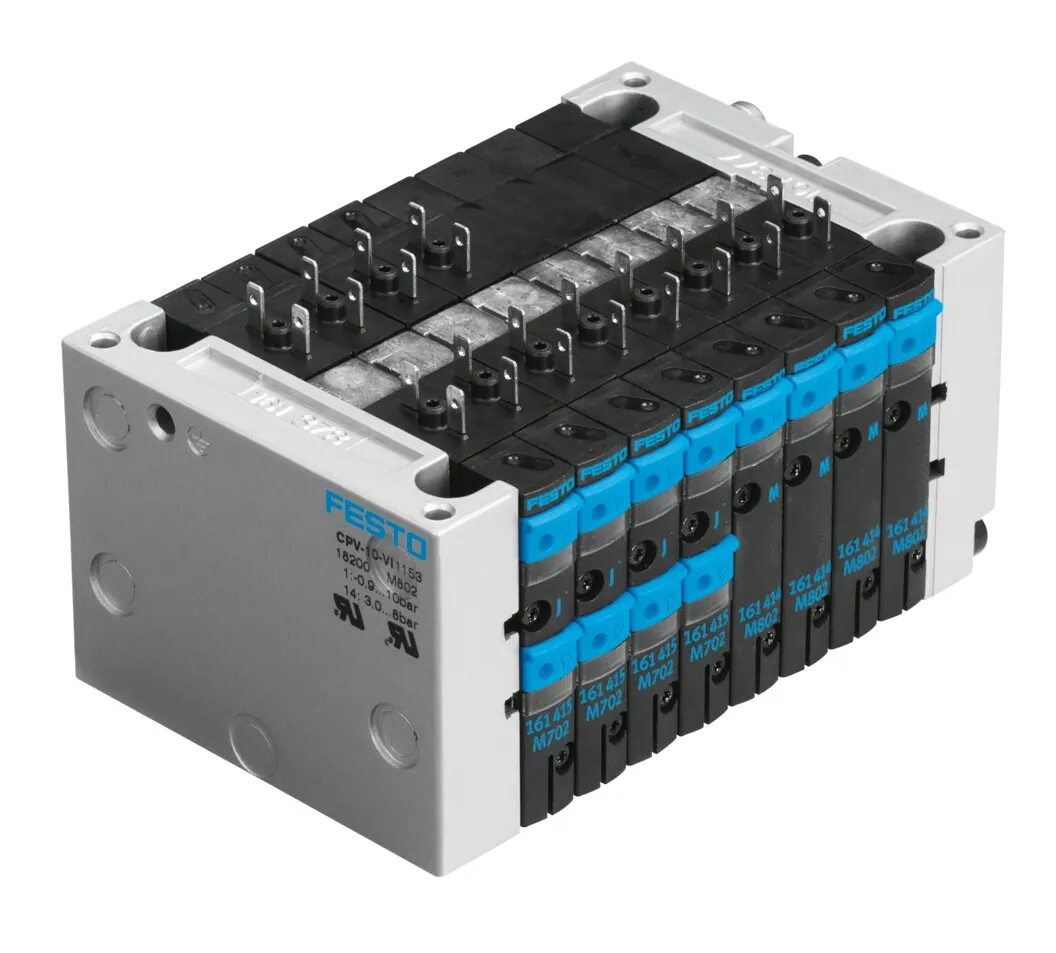

FestoПневмоостров

CPV18-VI

Оригинал Festo

Пневмоостров Festo CPV18-VI: пневмоостров CPV, монтажный шаг 18 мм. Примерное представление Общая таблица данных - Индивидуальные значения завичят от вашей конфигурации.

Электрическая система вх./вых.
Да
Тип пневмоострова
10
Класс защиты
IP65
Пилотное давление
3 … 8 бар
Знак KC
KC-EMV

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Собрать пневмоостров CPV в конструкторе

Характеристики

Технические данные CPV18-VI

Основные

Электрическое подключение
AS-Interface; Монтажная система CPI; Индивидуальное подключение; Полевая шина; Многополюсный разъем
Электрическая система вх./вых.
Да
Тип пневмоострова
10
Класс защиты
IP65
Прим. указание по рабочему давлению
0 — 0.8 МПа with external pilot air; 0 — 8 бар с внешним питанием пилотов
Пилотное давление
3 … 8 бар
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по взрывозащите (ATEX); в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам взрывозащиты; По британским нормам RoHS
Знак KC
KC-EMV
Авторизация
Знак RCM; c UL us — Recognized (OL)
Категория ATEX Газ
II 3G
Сертификация взрывозащиты за пределами Евросоюза
EPL Gc (GB); NEC 500 Class I, Div. 2
Взрывозащита типа "Газ"
Ex ec IIC T4 Gc X
Взрывобезопасная температура окружающей среды
−5°C <= Ta <= +50°C
Структура пневмоострова
Фиксированный шаг
Макс. количество распределителей
8
Макс. кол-во функций распределителей
16
Макс. кол-во зон давления
2
Тип управления
Электрический
Функция распределителя
2x2/2, Н.З., моностабильные; 2x2/2, Н.О./Н.З., моностабильные; 2x3/2, Н.З., моностабильные; 2x3/2, Н.О., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 5/2 бистабильный; 5/2 моностабильный; Эжектор; Эжектор + 2/2 клапан, Н.З., моностабильный.
Тип конструкции
Золотниковый
Тип уплотнения
Мягкий
Размер клапана
18 мм
Питание пилотного каскада
Внешний; Внутренний
Макс. стандартный номинальный расход
1600 л/мин при 18 мм
Ширина
18 мм
Пригодность для работы с вакуумом
Да
Пневматическое подключение, канал 1
Общая линия
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
Общая линия
Пневматическое присоединение, канал 4
G1/4
Подвод пилотного воздуха 12/14
Общая линия
Выхлоп пилота, канал 82/84
Общая линия
Отображение статуса сигнала
LED
Номинальное рабочее напряжение DC
24 В

Условия работы

Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 40 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии; 2 — Средняя стойкость к коррозии
Рабочее давление
−0,9 … 10 бар
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к CPV18-VI

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных CPV18-VIPDF · Festo · на русскомCPV18Все исполнения серии29 позиций, подбор по параметрам

FAQ

Частые вопросы

CPV18-VI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPV18-VI?

Пневмоостров Festo CPV18-VI, артикул 18220: электрическая система вх./вых. — да; тип пневмоострова — 10; класс защиты — IP65; пилотное давление — 3 … 8 бар; знак KC — KC-EMV. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое пневмоостров?

Группа распределителей на общей плите: у них общее питание сжатым воздухом и общий выхлоп, а электрическое подключение сведено в один разъём или шинный узел.

03При каком давлении и температуре работает CPV18-VI?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Какие исполнения есть в серии CPV18, кроме CPV18-VI?

В серии «Распределитель с электроуправлением CPV18» — 29 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к CPV18-VI?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

06Есть ли на CPV18-VI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF. Скачивание без регистрации.

07Сколько стоит CPV18-VI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPV18-VI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CPV18-VI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 18220; ввоз официальный, с грузовой таможенной декларацией.
