FestoВходной модуль

CPX-4AE-4AA-H

GTIN 4052568295622 Оригинал Festo

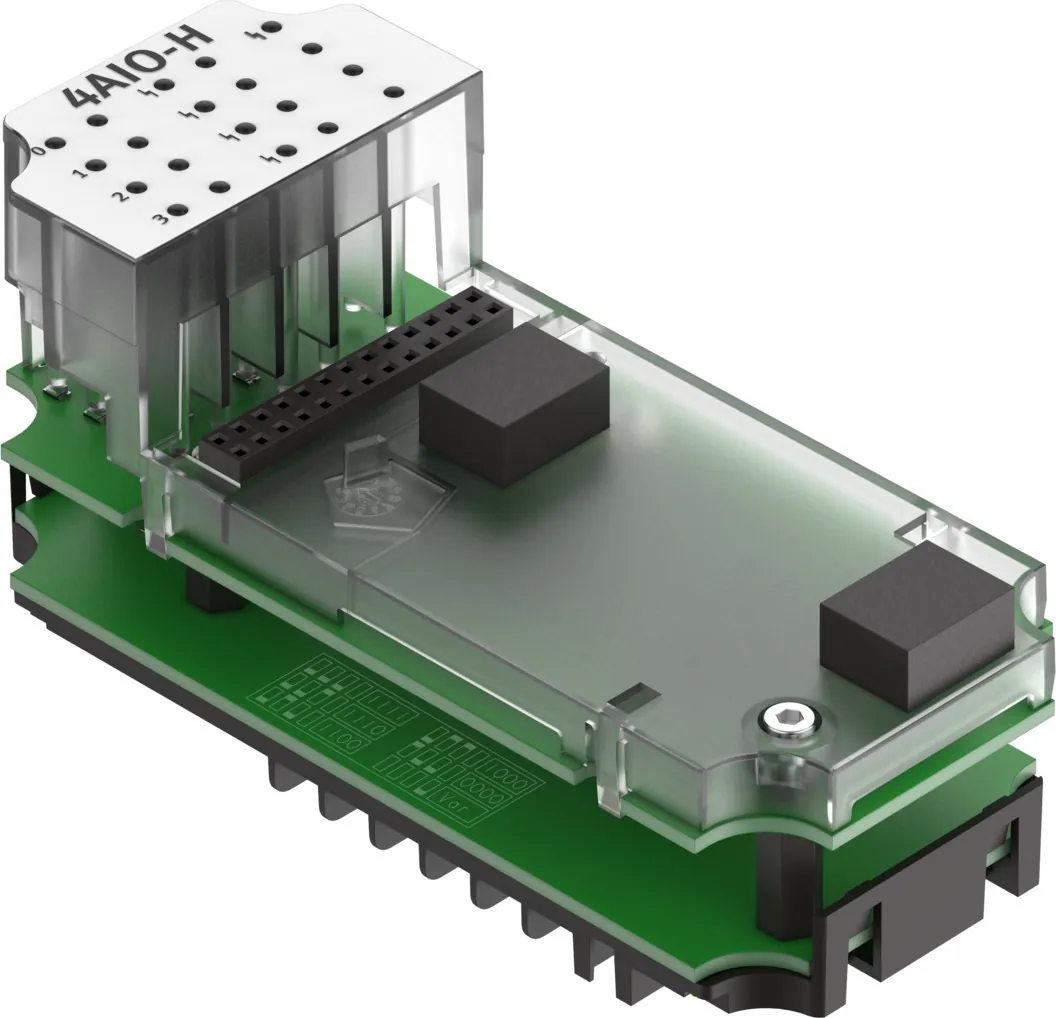

Входной модуль Festo CPX-4AE-4AA-H: hART-capable, configurable as input or output.

Протокол
HART
Монтажный шаг
50 мм
Относительная влажность воздуха
95 %; не конденсирующий
Макс. длина линии
500 м
Элементы управления
DIL переключатели
Масса
77 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-4AE-4AA-H

Основные

Протокол
HART
Размеры W x L x H
(вкл.связывающий блок и разъем); 50 мм x 107 мм x 70 мм
Монтажный шаг
50 мм
Относительная влажность воздуха
95 %; не конденсирующий
Класс защиты
В зависимости от блока подсоединений
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Макс. длина линии
500 м
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Светодиодные индикаторы
1 групповая диагностика; Диагностика 4 каналов; Состояние 4 каналов
Диагностика
Обрыв провода по каналам; Выход за пределы по каналам; Короткое замыкание или перегрузка по каналам; ошибка параметризации; Выход за верхний или нижний предел
Элементы управления
DIL переключатели
Параметры конфигурации
Формат данных; Безопасное состояние по каналам; Принудительная установка по каналам; Контроль пределов по каналам; Режим простоя по каналам; Сглаживание измеренных значений; Диапазон сигнала на канал; Контроль обрыва провода по каналам; Обрыв провода по каналам; Выход за пределы по каналам; Короткое замыкание или перегрузка по каналам; ошибка параметризации; Выход за верхний или нижний предел
Макс. нагрузка
750 Ом
Диапазон рабочего напряжения DC
18 … 30 В
Номинальное рабочее напряжение DC
24 В
Собственное потребление тока при рабочем напряжении
Typ. 170 мА
Поддержание напряжения питания при сбое
10 мс
Защищен от смены полярности
Для всех электрических соединений
Формат данных
15 бит + префикс; Может быть масштабирован до 15 бит
Диапазон сигнала
0 — 20 мА; 4 — 20 мА; 4 — 20 мА with HART
Точность повторения
0.05% при 25º C
Базовое пороговое значение при 25°C
±0,1 %
Ошибка - выход за пределы допустимого диапазона температур окружающей среды
±0,3 %
Типы датчиков
0 — 20 мА; 4 — 20 мА; 4 — 20 мА with HART
Электрическая развязка, канал-канал
Нет
Электрическая развязка канал - внутренняя шина
Да
Защита (при коротком замыкании)
Внутренний электронный защитный предохранитель для канала

Условия работы

Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии; (встроенные)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
77,4 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием; PC

Принадлежности

Что подходит к CPX-4AE-4AA-H

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели24

Подключение воздуха1

Плиты и коллекторы11

Крепление4

Электрические модули17

Прочее4

Документы

Документация

PDFТаблица данных CPX-4AE-4AA-HPDF · Festo · на русскомPDFКаталог Festo CPXPDF · на английском · Festo, 2024CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-4AE-4AA-H: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPX-4AE-4AA-H?

Входной модуль Festo CPX-4AE-4AA-H, артикул 8059847: протокол — HART; монтажный шаг — 50 мм; относительная влажность воздуха — 95 %, не конденсирующий; макс. длина линии — 500 м; элементы управления — DIL переключатели; масса — 77 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-4AE-4AA-H?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — в зависимости от блока подсоединений.

03Из каких материалов изготовлен CPX-4AE-4AA-H?

Материал корпуса — PA с армированием, PC. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-4AE-4AA-H?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к CPX-4AE-4AA-H?

В блоке «Принадлежности» на этой странице: датчики и кабели (24), подключение воздуха (1), плиты и коллекторы (11), крепление (4), электрические модули (17), прочее (4). Например: FBS-M12-5GS-PG9, VG-K-M9, NEDY-L2R1-V1-M12G5-N-M12G4, AK-RJ45, CACR-S-B12G5-220-PB. Подобраны по каталогу Festo для этого размера.

06Есть ли на CPX-4AE-4AA-H документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CPX-4AE-4AA-H и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-4AE-4AA-H в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CPX-4AE-4AA-H — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8059847; ввоз официальный, с грузовой таможенной декларацией.
