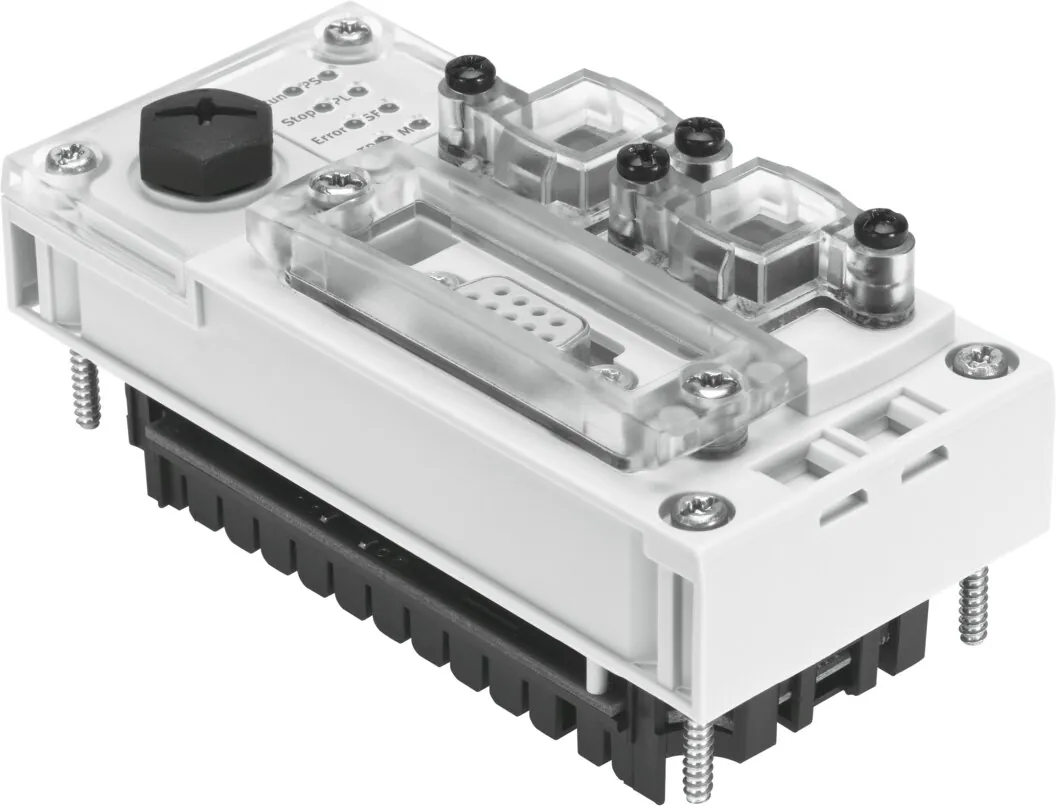

FestoБлок управления

CPX-CEC

GTIN 4052568215071 Оригинал Festo

Блок управления Festo CPX-CEC: модульный контроллер Codesys V2.3, Ethernet, последовательный интерфейс.

Протокол
Modbus TCP; TCP/IP
Размеры W x L x H
50 мм x 107 мм x 55 мм
Относительная влажность воздуха
95 %; не конденсирующий
Класс защиты
IP65; IP67
Выбор IP адресов
DHCP; Через CoDeSys; С помощью MMI
Масса
155 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-CEC

Основные

Протокол
Modbus TCP; TCP/IP
Размеры W x L x H
50 мм x 107 мм x 55 мм
Относительная влажность воздуха
95 %; не конденсирующий
Класс защиты
IP65; IP67
Светодиоды, относящиеся к продукту
ERR: ошибка времени выполнения программы контроллер; M= модиф. / активный по усилию; PL: питание нагрузки; PS: питание электроники, питание датчика; RUN: статус контроллера; SF: системная ошибка; STOP: статус контроллера
Диагностика устройства
Диагностика по каналам и модулям; Пониженное напряжение или короткое замыкание модулей; Память диагностики
Элементы управления
Поворотный переключатель для пуск/стоп
Выбор IP адресов
DHCP; Через CoDeSys; С помощью MMI
Интерфейс Ethernet
RJ 45 (розетка, 8-пиновая)
Ethernet, количество
1
Ethernet, соединительный разъем
RJ45; Розетка; 8-пин
Ethernet, скорость передачи данных
10/100 Мбит/с
Параметры конфигурации
CODESYS V2.3
Скорость передачи данных (бод)
10/100 бит/с по IEEE 802.3 (10BaseT) или 802.3u (100BaseTx)
Поддержка конфигурации
CODESYS V2.3
Дополнительные функции
Функции диагностики; Коммуникационная функция RS232
CPU данные
32 MB Flash; 32 MB RAM; Процессор 400 МГц
Номинальное рабочее напряжение DC
24 В
Номинальное рабочее напряжение постоянного тока, нагрузка
Без пневматики: 18 … 30 В; 24 В; С распределителями Midi/Maxi: 21,6... 26.4 В; С пневматикой CPA: 20,4 … 26,4 В; С пневматикой MPA: 18 ...30 В
Собственное потребление тока при рабочем напряжении
Типично 85 мА
Поддержание напряжения питания при сбое
10 мс
Интерфейс данных
RS 232 интерфейс; Sub-D 9-контактный, розетка; 9,6 … 230,4 kBit/s; Электрически изолирован
Программирование, рабочий язык
DE, EN
Язык программирования
По IEC 61131-2; Электроконтактная схема (LDR); Список команд (STL); Структурированный текст; Функциональная схема; Таблица секвенциальных функций; Дополнительно CFC
Программирование, поддержка обработки файлов
Да
Память программы
4 Мб программы пользователя
Время обработки
Примерно 200 мс/1 к операторов
Функциональные модули
Читать диагностику модуля CPX; Статус диагностики CPX; Копировать трассу диагностики CPX; И другие
Флаги
30 кб сохраняющихся данных; 8 Мб памяти глобальных данных; Изменяемая концепция CoDeSys

Условия работы

Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
155 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием; PC

Принадлежности

Что подходит к CPX-CEC

По разделу «Принадлежности» каталога Festo этой серии.

Крепление1
Электрические модули3
Прочее1
Датчики и кабели7

Документы

Документация

PDFТаблица данных CPX-CECPDF · Festo · на русскомPDFКаталог Festo CPX-CECPDF · на английском · Festo, 2026CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-CEC: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPX-CEC?

Блок управления Festo CPX-CEC, артикул 567346: протокол — Modbus TCP, TCP/IP; размеры W x L x H — 50 мм x 107 мм x 55 мм; относительная влажность воздуха — 95 %, не конденсирующий; класс защиты — IP65, IP67; выбор IP адресов — DHCP, через CoDeSys, с помощью MMI; масса — 155 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-CEC?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP65, IP67.

03Из каких материалов изготовлен CPX-CEC?

Материал корпуса — PA с армированием, PC. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-CEC?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к CPX-CEC?

В блоке «Принадлежности» на этой странице: крепление (1), электрические модули (3), прочее (1), датчики и кабели (7). Например: AK-RJ45, FBA-1-SL-5POL, AK-SUB-9/15-B, FBS-RJ45-8-GS. Подобраны по каталогу Festo для этого размера.

06Есть ли на CPX-CEC документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX-CEC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CPX-CEC и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-CEC в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CPX-CEC — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 567346; ввоз официальный, с грузовой таможенной декларацией.
