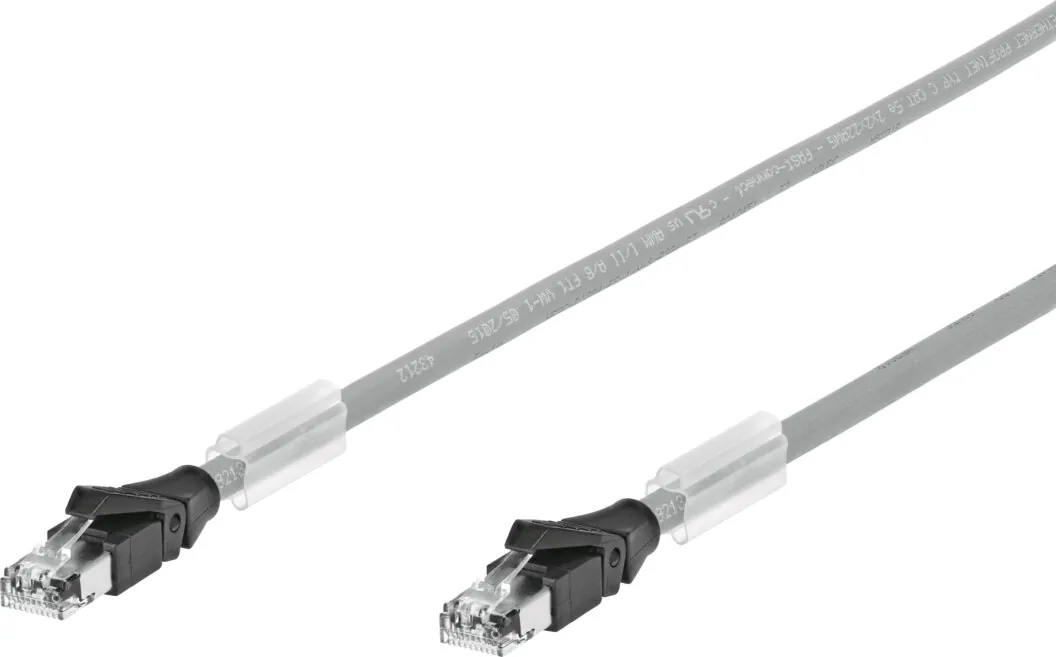

FestoСоединительный кабель

NEBC-R3G4-ES-1-S-R3G4-ET

GTIN 4052568286033 Оригинал Festo

Соединительный кабель Festo NEBC-R3G4-ES-1-S-R3G4-ET: сторона контроллера; подходит для кабельных цепей; сторона полевого устройства; с держателем маркировочных табличек.

Электрическое подключение 2, функция
Сторона контроллера
Атрибуты кабеля
Подходит для кабельных цепей
Электрическое подключение 1, функция
Сторона полевого устройства
Частота соединения
50
Электрическое подключение 1, исполнение
Угловой
Масса
90 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Идентификация кабеля

Подходит к: CPX размер 1; SBRD всех размеров

Обозначение

Что означает NEBC-R3G4-ES-1-S-R3G4-ET

  1. NEBCСерия

    Соединительный кабель

  2. R3G4Разъём слева, сторона устройства и вывод кабеля слева и число контактов слева

    RJ45; прямая; 4

  3. ESСвойства кабеля и исполнение кабеля

    Для кабельных цепей; экранированный

  4. 1Длина кабеля, м

    1

  5. SТип разъёма

    Вилки с обеих сторон

  6. R3G4Разъём справа, сторона контроллера и разъём и число контактов справа

    RJ45; прямая; 4

  7. ETПротокол или управление

    Ethernet

Характеристики

Технические данные NEBC-R3G4-ES-1-S-R3G4-ET

Основные

Идентификация кабеля
С держателем маркировочных табличек
Частота соединения
50
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Угловой
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, количество контактов/проводов
8
Электрическое подключение 1, занятые контакты/провода
4
Электрическое подключение 1, тип монтажа
Фиксатор
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, исполнение
Угловой
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, количество контактов/проводов
8
Электрическое подключение 2, занятые контакты/провода
4
Электрическое подключение 2, тип монтажа
Фиксатор
Диапазон рабочего напряжения DC
0 … 30 В
Допустимая токовая нагрузка при 40°C
1,3 А
Импульсная мощность
0,8 кВ
Примечание по волновому сопротивлению
Due to screening, a leakage flow of up to 20 мА is permissible.
Свойства передачи
В соответствии с категорией 5, EN 50173, класс D; В соответствии с категорией 5,ISO/IEC 11801, класс D
Спецификация кабеля Ethernet
Тип: CAT 5
Длина кабеля
1 м
Атрибуты кабеля
Подходит для кабельных цепей
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo; Условия испытания — по запросу; Energy chain > 2 million cycles, bending radius 100 мм
Радиус изгиба, фиксированный монтаж кабеля
>= 40 мм
Радиус изгиба, гибкий монтаж кабеля
>= 100 мм
Диаметр кабеля
6,7 мм
Допустимое отклонение диаметра кабеля
± 0,3 мм
Структура кабеля
4 x 0.34 мм² (star quad)
Номинальное сечение провода
0,34 mm2
Номинальное сечение проводника (AWG)
AWG22
Класс защиты
IP20
Специальные характеристики
Стойкий к маслу
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам RoHS
Степень загрязнения
3
Цвет оплетки кабеля
Зеленый
Цвет корпуса
Черный

Условия работы

Температура окружающей среды
−25 … 80 °C; −20 … 60 °C
Температура хранения
−25 … 80 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии

Масса

Вес продукта
89,5 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
Никелированная латунь; PA
Материал электрического контакта
Латунь; Позолочен
Материал изоляции
PE

Принадлежности

Что подходит к NEBC-R3G4-ES-1-S-R3G4-ET

По разделу «Принадлежности» каталога Festo — для размера 1.

Крепление2
Прочее1

Документы

Документация

PDFТаблица данных NEBC-R3G4-ES-1-S-R3G4-ETPDF · Festo · на русскомPDFКаталог Festo NEBCPDF · на английском · Festo, 2026NEBCВсе исполнения серии61 позиция, подбор по параметрам

FAQ

Частые вопросы

NEBC-R3G4-ES-1-S-R3G4-ET: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBC-R3G4-ES-1-S-R3G4-ET?

Соединительный кабель Festo NEBC-R3G4-ES-1-S-R3G4-ET, артикул 8040455: электрическое подключение 2, функция — сторона контроллера; атрибуты кабеля — подходит для кабельных цепей; электрическое подключение 1, функция — сторона полевого устройства; частота соединения — 50; электрическое подключение 1, исполнение — угловой; масса — 90 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать NEBC-R3G4-ES-1-S-R3G4-ET?

По таблице данных Festo: температура окружающей среды — −25 … 80 °C, −20 … 60 °C; класс защиты — IP20.

04Из каких материалов изготовлен NEBC-R3G4-ES-1-S-R3G4-ET?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — никелированная латунь, PA; материал электрического контакта — латунь, позолочен; материал изоляции — PE. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NEBC-R3G4-ES-1-S-R3G4-ET?

NEBC — соединительный кабель; R3G4 — разъём слева, сторона устройства и вывод кабеля слева и число контактов слева: RJ45, прямая, 4; ES — свойства кабеля и исполнение кабеля: для кабельных цепей, экранированный; 1 — длина кабеля, м: 1; S — тип разъёма: вилки с обеих сторон; R3G4 — разъём справа, сторона контроллера и разъём и число контактов справа: RJ45, прямая, 4; ET — протокол или управление: Ethernet.

06Какие исполнения есть в серии NEBC, кроме NEBC-R3G4-ES-1-S-R3G4-ET?

В серии «Соединительный кабель NEBC» — 61 позиция. У NEBC-R3G4-ES-1-S-R3G4-ET: идентификация кабеля — с держателем маркировочных табличек. Другие варианты (идентификация кабеля: без держателя маркировочных табличек, с 2х держателями маркировочных табличек, с принадлежностями) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к NEBC-R3G4-ES-1-S-R3G4-ET?

В блоке «Принадлежности» на этой странице: крепление (2), прочее (1). Например: NEFU-D12G4-D12DG4, KM-BZ. Подобраны по каталогу Festo для этого размера.

08К каким изделиям подходит NEBC-R3G4-ES-1-S-R3G4-ET?

По каталогам Festo: CPX размер 1; SBRD всех размеров.

09Есть ли на NEBC-R3G4-ES-1-S-R3G4-ET документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEBC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

10Сколько стоит NEBC-R3G4-ES-1-S-R3G4-ET и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBC-R3G4-ES-1-S-R3G4-ET в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11NEBC-R3G4-ES-1-S-R3G4-ET — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8040455; ввоз официальный, с грузовой таможенной декларацией.
