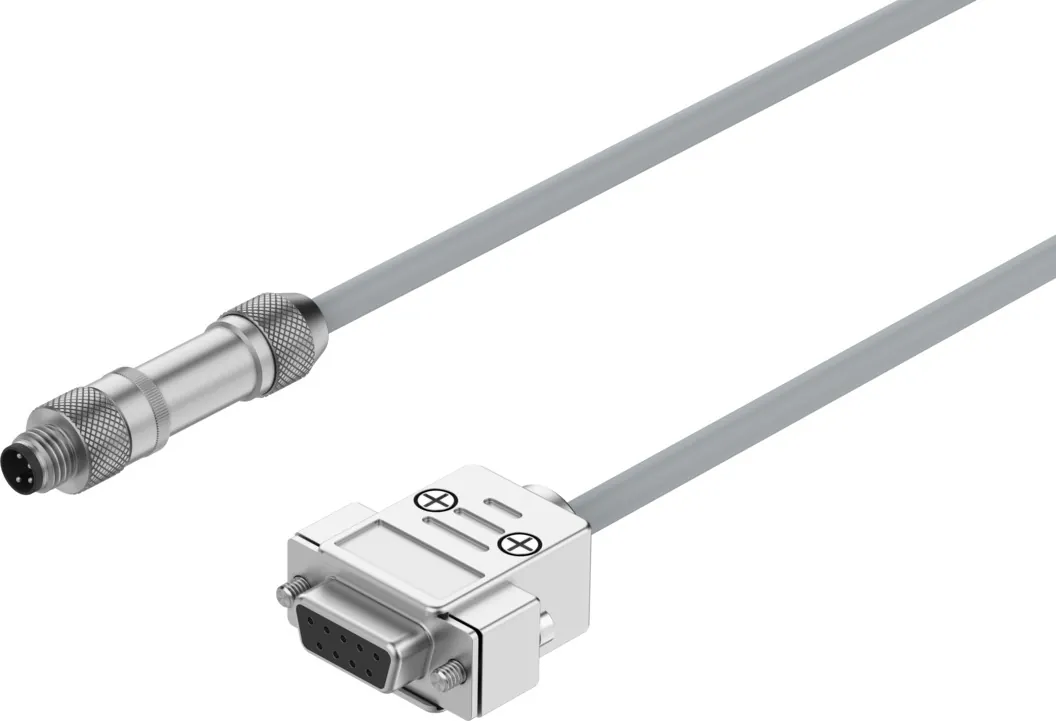

FestoСоединительный кабель
NEBC-M8G4-ES-1.5-N-SB-S1G9-RS2-S7
GTIN 4052568458614 Оригинал Festo
Соединительный кабель Festo NEBC-M8G4-ES-1.5-N-SB-S1G9-RS2-S7: сторона контроллера; подходит для кабельных цепей; сторона полевого устройства; с принадлежностями.
- Электрическое подключение 2, функция
- Сторона контроллера
- Атрибуты кабеля
- Подходит для кабельных цепей
- Электрическое подключение 1, функция
- Сторона полевого устройства
- Идентификация кабеля
- С принадлежностями
- Протокол
- RS232
- Масса
- 89 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Атрибуты кабеля
- Подходит для кабельных цепей
- Пригоден для кабельных цепей
- Стандарт
Идентификация кабеля
Характеристики
Технические данные NEBC-M8G4-ES-1.5-N-SB-S1G9-RS2-S7
Основные
- Протокол
- RS232
- Идентификация кабеля
- С принадлежностями
- Положение при сборке
- Любое
- Электрическое подключение 1, функция
- Сторона полевого устройства
- Электрическое подключение 1, исполнение
- Круглый
- Электрическое подключение 1, тип подключения
- Разъем
- Электрическое подключение 1, выход кабеля
- Прямой
- Электрическое подключение 1, технология подключения
- M8x1, A-код по EN 61076-2-104
- Электрическое подключение 1, количество контактов/проводов
- 4
- Электрическое подключение 1, занятые контакты/провода
- 3
- Электрическое подключение 1, тип монтажа
- Фиксация винта
- Электрическое подключение 2, функция
- Сторона контроллера
- Электрическое подключение 2, исполнение
- Угловой
- Электрическое подключение 2, тип подключения
- Розетка разъема
- Электрическое подключение 2, выход кабеля
- Прямой
- Электрическое подключение 2, технология подключения
- Sub-D
- Электрическое подключение 2, количество контактов/проводов
- 9
- Электрическое подключение 2, занятые контакты/провода
- 8
- Электрическое подключение 2, тип монтажа
- 2 винта 4-40 UNC
- Диапазон рабочего напряжения DC
- 0 … 24 В
- Номинальное рабочее напряжение DC
- 24 В
- Допустимая токовая нагрузка при 40°C
- 4 А
- Импульсная мощность
- 1,5 кВ
- Экранирование
- Да
- Длина кабеля
- 1,5 м
- Атрибуты кабеля
- Подходит для кабельных цепей
- Условия испытания кабеля
- Условия испытания — по запросу
- Радиус изгиба, фиксированный монтаж кабеля
- >= 24 мм
- Радиус изгиба, гибкий монтаж кабеля
- >= 47 мм
- Диаметр кабеля
- 4,6 мм
- Допустимое отклонение диаметра кабеля
- ± 0,1 мм
- Структура кабеля
- 3x0,34
- Номинальное сечение провода
- 0,34 mm2
- Класс защиты
- IP67
- Примечание по классу защиты
- В собранном состоянии
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU RoHS
- Маркировка UKCA (см. декларацию о соответствии)
- По британским нормам RoHS
- Степень загрязнения
- 2
- Цвет оплетки кабеля
- Черный
Условия работы
- Температура окружающей среды
- 0 … 50 °C; 0 … 50 °C
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364 zone III
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал оплетки кабеля
- TPE-U(PUR)
FAQ
Частые вопросы
NEBC-M8G4-ES-1.5-N-SB-S1G9-RS2-S7: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у NEBC-M8G4-ES-1.5-N-SB-S1G9-RS2-S7?
Соединительный кабель Festo NEBC-M8G4-ES-1.5-N-SB-S1G9-RS2-S7, артикул 8099218: электрическое подключение 2, функция — сторона контроллера; атрибуты кабеля — подходит для кабельных цепей; электрическое подключение 1, функция — сторона полевого устройства; идентификация кабеля — с принадлежностями; протокол — RS232; масса — 89 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Как подобрать соединительный кабель?
По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.
03В каких условиях можно использовать NEBC-M8G4-ES-1.5-N-SB-S1G9-RS2-S7?
По таблице данных Festo: температура окружающей среды — 0 … 50 °C, 0 … 50 °C; класс защиты — IP67.
04Из каких материалов изготовлен NEBC-M8G4-ES-1.5-N-SB-S1G9-RS2-S7?
Материал оплетки кабеля — TPE-U(PUR). Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии NEBC, кроме NEBC-M8G4-ES-1.5-N-SB-S1G9-RS2-S7?
В серии «Соединительный кабель NEBC» — 61 позиция. У NEBC-M8G4-ES-1.5-N-SB-S1G9-RS2-S7: атрибуты кабеля — подходит для кабельных цепей; идентификация кабеля — с принадлежностями. Другие варианты (атрибуты кабеля: стандарт) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на NEBC-M8G4-ES-1.5-N-SB-S1G9-RS2-S7 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит NEBC-M8G4-ES-1.5-N-SB-S1G9-RS2-S7 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте NEBC-M8G4-ES-1.5-N-SB-S1G9-RS2-S7 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08NEBC-M8G4-ES-1.5-N-SB-S1G9-RS2-S7 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8099218; ввоз официальный, с грузовой таможенной декларацией.
