FestoУправление

SBRD-Q

GTIN 4052568444563 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

Управление Festo SBRD-Q: для поиска альтернативных продуктов используйте Support Portal.

Размеры W x L x H
130 мм x 106 мм x 60 мм
Знак KC
KC-EMV
Номинальное рабочее напряжение DC
24 В
Допустимые колебания напряжения
+/- 10 %
Потребляемая мощность 24 V
20 Вт
Масса
315 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает SBRD-Q

  1. SBRDСерия

    Управление

  2. QФункция

    Контроль качества

Характеристики

Технические данные SBRD-Q

Основные

Размеры W x L x H
130 мм x 106 мм x 60 мм
Тип крепления
Со сквозным отверстием под винт M4; с верхней рейкой
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Защита от прямого и непрямого контакта
Защитное сверхнизкое напряжение с безопасным разделением (PELV)
Номинальное рабочее напряжение DC
24 В
Допустимые колебания напряжения
+/- 10 %
Потребляемая мощность 24 V
20 Вт
Интерфейс фхода/выхода, функция
Питание
Кол-во входов
12
Уровень переключения
Сигнал 1: ≥ 10 В
Вход логической схемы
PNP (положительное переключение)
Кол-во выходов
8
Номинальное рабочее напряжение, DC выходы
24 В
Цифровые выходы, выходной ток
450 мА
Цифровые выходы
PNP (положительное переключение)
Электропитание, тип подключения
Разъем
Электропитание, технология подключения
Circuit board plug connector RM 3.5 мм
Электропитание, количество контактов/проводов
4
Макс. выходной ток
1510 мА
Интерфейс Ethernet, протокол
TCP/IP
Интерфейс Ethernet, функция
Диагностика; Программирование
Интерфейс Ethernet, тип подключения
Розетка разъема
Интерфейс Ethernet, технология подключения
RJ45
Ethernet интерфейс, количество контактов/проводов
8
Интерфейс Ethernet, скорость передачи
10 Мбит/с; 100 Мбит/с; 1000 Мбит/с
Носитель информации
MicroSD
Емкость памяти
<= 32.000.000.000 Byte
Класс защиты
IP20
Относительная влажность воздуха
95 %; не конденсирующий

Условия работы

Температура хранения
−20 … 70 °C
Температура окружающей среды
−5 … 50 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
315 г

Материалы

Материал корпуса
PA с армированием
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к SBRD-Q

По разделу «Принадлежности» каталога Festo этой серии.

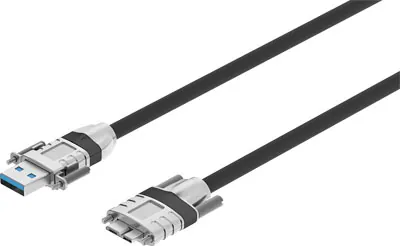

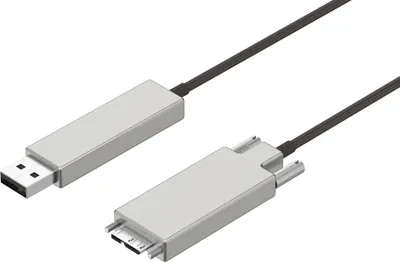

Датчики и кабели12

Крепление7

Документы

Документация

PDFТаблица данных SBRD-QPDF · Festo · на русскомPDFКаталог Festo SBRD-QPDF · на английском · Festo, 2022

FAQ

Частые вопросы

SBRD-Q: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SBRD-Q?

Управление Festo SBRD-Q, артикул 8067301: размеры W x L x H — 130 мм x 106 мм x 60 мм; знак KC — KC-EMV; номинальное рабочее напряжение DC — 24 В; допустимые колебания напряжения — +/- 10 %; потребляемая мощность 24 V — 20 Вт; масса — 315 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать SBRD-Q?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP20.

03Из каких материалов изготовлен SBRD-Q?

Материал корпуса — PA с армированием. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение SBRD-Q?

SBRD — управление; Q — функция: контроль качества.

05Какие принадлежности подходят к SBRD-Q?

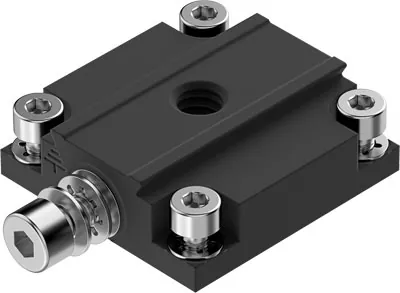

В блоке «Принадлежности» на этой странице: датчики и кабели (12), крепление (7). Например: MCL-24DC/AC, SBAM-C11-CP. Подобраны по каталогу Festo для этого размера.

06Есть ли на SBRD-Q документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SBRD-Q; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит SBRD-Q и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SBRD-Q в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08SBRD-Q — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8067301; ввоз официальный, с грузовой таможенной декларацией.

09Чем заменить SBRD-Q?

Производитель снял SBRD-Q с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
