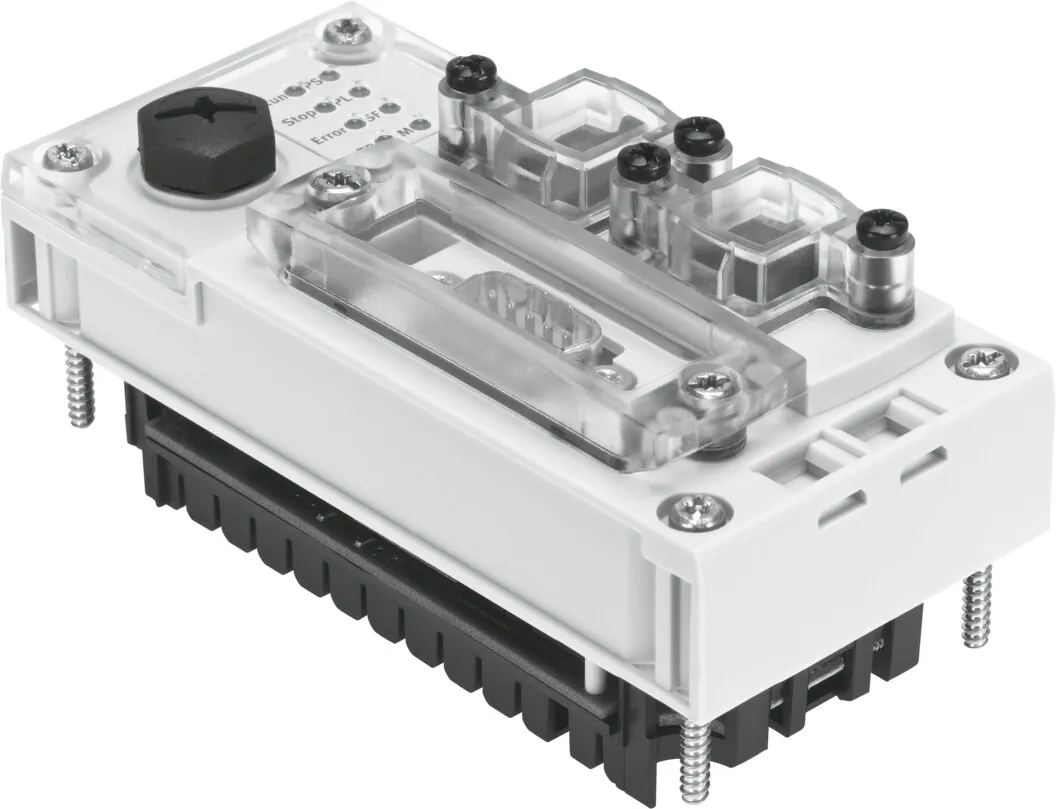

FestoБлок управления

CPX-CEC-S1-V3

GTIN 4052568269753 Оригинал Festo

Блок управления Festo CPX-CEC-S1-V3: модульный контроллер Codesys V3, Ethernet, последовательный интерфейс.

Протокол
Modbus TCP; TCP/IP
Размеры W x L x H
50 мм x 107 мм x 55 мм
Относительная влажность воздуха
95 %; не конденсирующий
Класс защиты
IP65; IP67
Макс. длина линии
30 м
Масса
135 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-CEC-S1-V3

Основные

Протокол
Modbus TCP; TCP/IP
Размеры W x L x H
50 мм x 107 мм x 55 мм
Относительная влажность воздуха
95 %; не конденсирующий
Класс защиты
IP65; IP67
Макс. длина линии
30 м
Светодиоды, относящиеся к продукту
ERR: ошибка времени выполнения программы контроллер; M= модиф. / активный по усилию; PL: питание нагрузки; PS: питание электроники, питание датчика; RUN: статус контроллера; SF: системная ошибка; STOP: статус контроллера
Диагностика устройства
Диагностика по каналам и модулям; Пониженное напряжение или короткое замыкание модулей; Память диагностики
Элементы управления
Поворотный переключатель для пуск/стоп
Выбор IP адресов
DHCP; Через CoDeSys; С помощью MMI
Интерфейс Ethernet
RJ 45 (розетка, 8-пиновая)
Ethernet, количество
1
Ethernet, соединительный разъем
RJ45; Розетка; 8-пин
Ethernet, скорость передачи данных
10/100 Мбит/с
Параметры конфигурации
CODESYS V3
Поддержка конфигурации
CODESYS V3
Дополнительные функции
Функции диагностики; Коммуникационная функция RS232
CPU данные
256 MB RAM; 32 MB Flash; Процессор 800 МГц
Номинальное рабочее напряжение DC
24 В
Номинальное рабочее напряжение постоянного тока, нагрузка
Без пневматики: 18 … 30 В; 24 В; С распределителями Midi/Maxi: 21,6... 26.4 В; С пневматикой CPA: 20,4 … 26,4 В; С пневматикой MPA: 18 ...30 В
Собственное потребление тока при рабочем напряжении
Типично 85 мА
Поддержание напряжения питания при сбое
10 мс
Последовательный интерфейс, количество
1
Интерфейс данных
RS 232 интерфейс; Sub-D 9-контактный, розетка; 9,6 … 230,4 kBit/s; Электрически изолирован
Программирование, рабочий язык
DE, EN
Язык программирования
По IEC 61131-2; Электроконтактная схема (LDR); Список команд (STL); Структурированный текст; Функциональная схема; Таблица секвенциальных функций; Дополнительно CFC
Программирование, поддержка обработки файлов
Да
Память программы
16 MB программа пользователя
Время обработки
Примерно 200 мс/1 к операторов
Функциональные модули
Читать диагностику модуля CPX; Статус диагностики CPX; Копировать трассу диагностики CPX; И другие
Флаги
28 кБ сохраняемые данные; Изменяемая концепция CoDeSys

Условия работы

Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
135 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием; PC

Принадлежности

Что подходит к CPX-CEC-S1-V3

По разделу «Принадлежности» каталога Festo этой серии.

Крепление1
Электрические модули3
Прочее1
Датчики и кабели7

Документы

Документация

PDFТаблица данных CPX-CEC-S1-V3PDF · Festo · на русскомPDFКаталог Festo CPX-CEC-V3PDF · на английском · Festo, 2026CPXВсе исполнения серии145 позиций, подбор по параметрам
