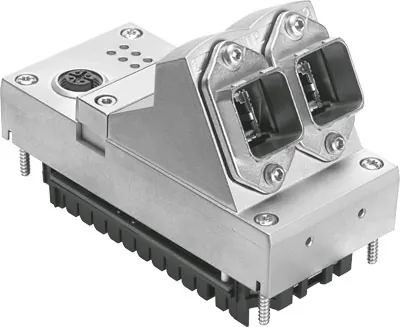

FestoШинный узел

CPX-M-FB35

GTIN 4052568190132 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2024 года. Подберём замену

Шинный узел Festo CPX-M-FB35: для поиска альтернативных продуктов используйте Support Portal.

Протокол
PROFINET IRT; PROFINET RT
Класс защиты
IP65; IP67
Интерфейс Fieldbus
2х SCRJ push-pull разъем, AIDA
Максимальное кол-во адресов для входов
64 Byte
Максимальное кол-во адресов для выходов
64 Byte
Масса
280 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-M-FB35

Основные

Протокол
PROFINET IRT; PROFINET RT
Размеры W x L x H
(включая блок связи); 50 мм x 107 мм x 80 мм
Класс защиты
IP65; IP67
Светодиоды, относящиеся к продукту
M: модификация, параметризация; PL: питание нагрузки; PS: питание электроники, питание датчика; SF: системная ошибка
Светодиоды, относящиеся к шине
NF: Ошибка информационной сети; TP1: сеть активна, порт 1; TP2: сеть активна, порт 2
Диагностика устройства
Диагностика по каналам и модулям; Модули с пониженным напряжением; Память диагностики
Элементы управления
DIL переключатели; Опциональная карта памяти
Интерфейс Fieldbus
2х SCRJ push-pull разъем, AIDA
Максимальное кол-во адресов для входов
64 Byte
Максимальное кол-во адресов для выходов
64 Byte
Параметры конфигурации
Поведение диагностики; Отказоустойчивая реакция; Принудительная установка каналов; Настройка сигнала; Системные параметры
Скорость передачи данных (бод)
100 Мбит/с
Поддержка конфигурации
GSDML файл
Дополнительные функции
Нецикличные данные доступны через fieldbus; Нецикличные данные доступны через Ethernet; Быстрый запуск (FSU); Поканальная диагностика с помощью fieldbus.; Стартовая параметризация в нормальном тексте через fieldbus Статус системы может быть отображен с использованием данных процесса; Дополнительный диагностический интерфейс для модуля оператора
Диапазон рабочего напряжения DC
18 … 30 В
Номинальное рабочее напряжение DC
24 В
Собственное потребление тока при рабочем напряжении
Typ. 150 мА

Условия работы

Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
280 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к CPX-M-FB35

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Плиты и коллекторы3
Датчики и кабели24

Подключение воздуха1

Крепление4

Электрические модули17

Прочее4

Документы

Документация

PDFТаблица данных CPX-M-FB35PDF · Festo · на русскомPDFКаталог Festo CPXPDF · на английском · Festo, 2023CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-M-FB35: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPX-M-FB35?

Шинный узел Festo CPX-M-FB35, артикул 548749: протокол — PROFINET IRT, PROFINET RT; класс защиты — IP65, IP67; интерфейс Fieldbus — 2х SCRJ push-pull разъем, AIDA; максимальное кол-во адресов для входов — 64 Byte; максимальное кол-во адресов для выходов — 64 Byte; масса — 280 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-M-FB35?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP65, IP67.

03Из каких материалов изготовлен CPX-M-FB35?

Материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-M-FB35?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к CPX-M-FB35?

В блоке «Принадлежности» на этой странице: плиты и коллекторы (3), датчики и кабели (24), подключение воздуха (1), крепление (4), электрические модули (17), прочее (4). Например: NEDY-L2R1-V1-M12G5-N-M12G4, FBS-M12-5GS-PG9, VG-K-M9, AK-RJ45, CACR-S-B12G5-220-PB. Подобраны по каталогу Festo для этого размера.

06Есть ли на CPX-M-FB35 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CPX-M-FB35 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-M-FB35 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CPX-M-FB35 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 548749; ввоз официальный, с грузовой таможенной декларацией.

09Чем заменить CPX-M-FB35?

Производитель снял CPX-M-FB35 с производства: по данным Festo позиция была доступна до 2024 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
