FestoВходной модуль

CPX-P-8DE-N

GTIN 4052568213398 Оригинал Festo

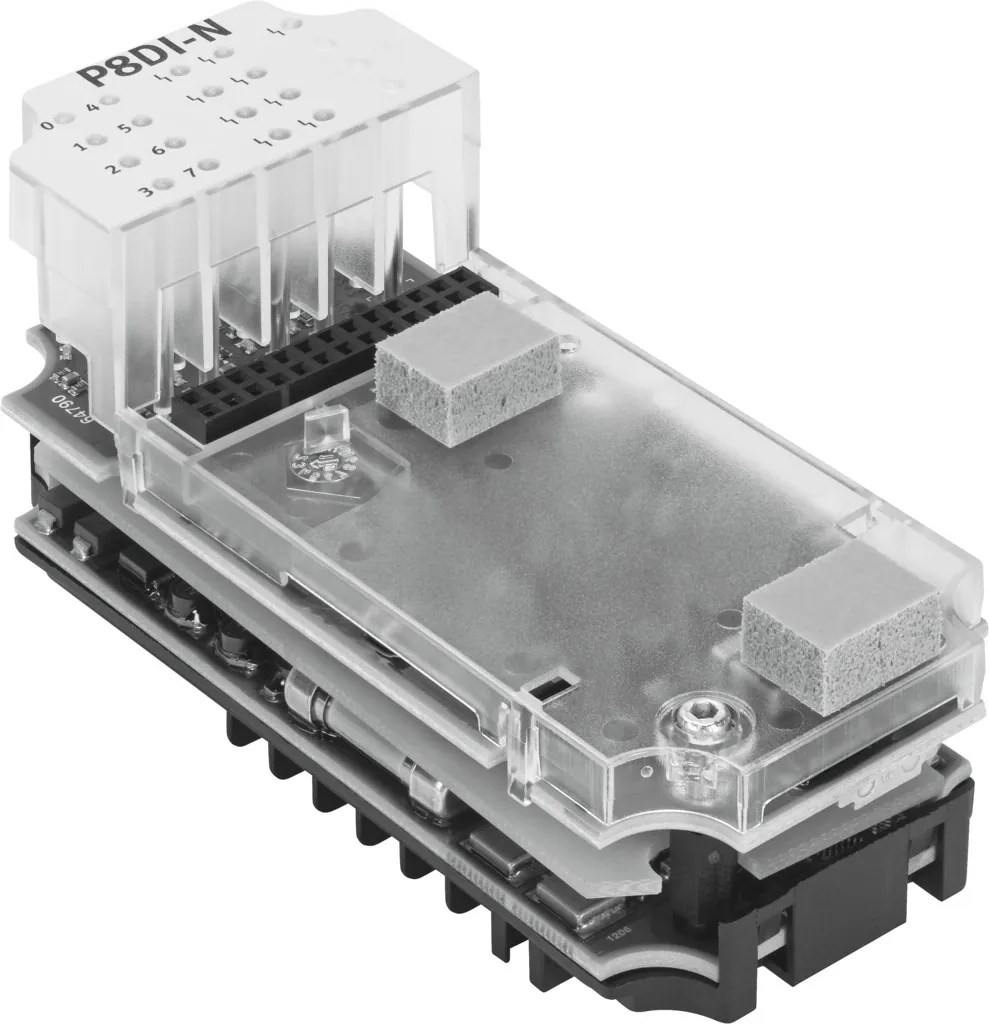

Входной модуль Festo CPX-P-8DE-N: digital NAMUR input block, 8-channel.

Монтажный шаг
50 мм
Относительная влажность воздуха
95 %; не конденсирующий
Макс. длина линии
200 м
Элементы управления
DIL переключатели
Дополнительные функции
Измерение частоты; Работа счетчика
Масса
100 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-P-8DE-N

Основные

Размеры W x L x H
(вкл.связывающий блок и разъем); 50 мм x 107 мм x 70 мм
Монтажный шаг
50 мм
Тип крепления
На соединительном модуле CPX-M-GE..
Относительная влажность воздуха
95 %; не конденсирующий
Класс защиты
В зависимости от блока подсоединений
Макс. длина линии
200 м
Светодиодные индикаторы
1 групповая диагностика; Диагностика 8 каналов; Состояние 8 каналов
Диагностика
Обрыв провода по каналам; Выход за пределы по каналам; ошибка параметризации
Элементы управления
DIL переключатели
Параметры конфигурации
Формат данных; Контроль обрыва провода по каналам
Дополнительные функции
Измерение частоты; Работа счетчика
Номинальное рабочее напряжение DC
24 В
Допустимые колебания напряжения
+/- 25 %
Остаточная пульсация
0,4 В (размах)
Собственное потребление тока при рабочем напряжении
Типично 75 мА
Поддержание напряжения питания при сбое
20 мс
Защищен от смены полярности
Для рабочего напряжения
Кол-во входов
8
Входные характеристики
По EN 60947-5-6
Уровень переключения
По EN 60947-5-6
Время колебаний на входе
3 мс (0 мс, 10 мс, 20 мс, параметризуемые)
Электрическая развязка, канал-канал
Нет
Электрическая развязка канал - внутренняя шина
Да
Защита (при коротком замыкании)
На канал

Условия работы

Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
100 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием; PC

Принадлежности

Что подходит к CPX-P-8DE-N

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Плиты и коллекторы3
Датчики и кабели24

Подключение воздуха2

Крепление4

Электрические модули8

Прочее4

Документы

Документация

PDFТаблица данных CPX-P-8DE-NPDF · Festo · на русскомPDFКаталог Festo CPX PPDF · на английском · Festo, 2024CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-P-8DE-N: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPX-P-8DE-N?

Входной модуль Festo CPX-P-8DE-N, артикул 565933: монтажный шаг — 50 мм; относительная влажность воздуха — 95 %, не конденсирующий; макс. длина линии — 200 м; элементы управления — DIL переключатели; дополнительные функции — измерение частоты, работа счетчика; масса — 100 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-P-8DE-N?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — в зависимости от блока подсоединений.

03Из каких материалов изготовлен CPX-P-8DE-N?

Материал корпуса — PA с армированием, PC. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-P-8DE-N?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к CPX-P-8DE-N?

В блоке «Принадлежности» на этой странице: плиты и коллекторы (3), датчики и кабели (24), подключение воздуха (2), крепление (4), электрические модули (8), прочее (4). Например: NEDY-L2R1-V1-M12G5-N-M12G4, FBS-M12-5GS-PG9, NEDU-M12D4-M12T4-IS, AK-RJ45, CACR-S-B12G5-220-PB. Подобраны по каталогу Festo для этого размера.

06Есть ли на CPX-P-8DE-N документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX P; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CPX-P-8DE-N и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-P-8DE-N в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CPX-P-8DE-N — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 565933; ввоз официальный, с грузовой таможенной декларацией.
