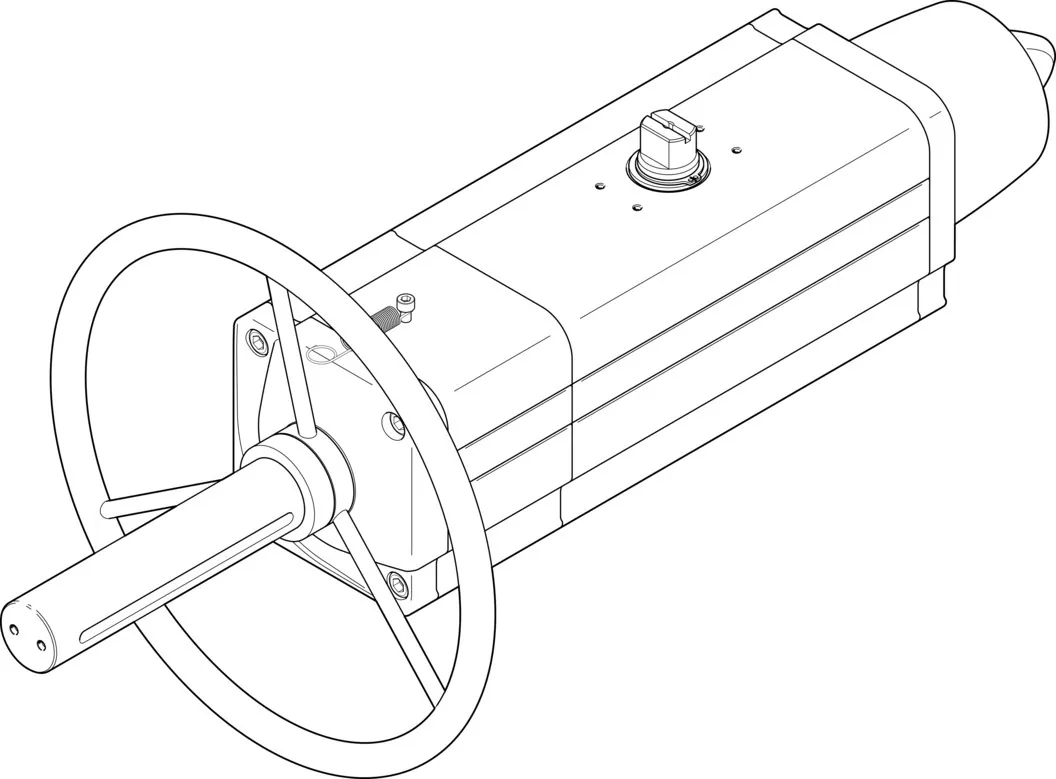

FestoНеполноповоротный привод

DAPS-0240-090-RS2-F1012-MW

GTIN 4052568256920 Оригинал Festo

Неполноповоротный привод Festo DAPS-0240-090-RS2-F1012-MW: single-acting, air connection to VDI/VDE 3845 Namur valves, direct flange mounting, version with handwheel.

Присоединение
G1/4
Режим работы
Одностороннего действия
Угол поворота
92 °
Присоединение вала
T27
Размер привода
0240
Масса
15,20 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Режим работы

Угол поворота

Присоединение вала

Характеристики

Технические данные DAPS-0240-090-RS2-F1012-MW

Основные

Размер привода
0240
Расположение отверстий на фланце
F10; F12
Угол поворота
92 °
Глубина присоединения вала
29,5 мм
Замечание относительно диапазона настроек конечной позиции
Регулируется одна выбираемая конечная позиция
Фитинги соответствуют стандарту
ISO 5211
Демпфирование
Без демпфирования
Положение при сборке
Любое
Режим работы
Одностороннего действия
Тип конструкции
Yoke — кинематика
Определение позиции
Без
Закрывание
Закрывается вправо
Подключение распределителя по стандарту
VDI/VDE 3845 (NAMUR)
Уровень полноты безопасности (SIL)
Изделие можно применять в системах безопасности (SRP/CS) до SIL 2 (режим высокой частоты запросов); Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования
Номинальное рабочее давление
5,6 бар
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по взрывозащите (ATEX)
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам взрывозащиты
Сертификационный департамент
TÜV Nord 212170801
Категория ATEX Газ
II 2G
Категория ATEX Пыль
II 2D
Взрывозащита типа "Газ"
Ex h IIC T6...T3 Gb X
Взрывозащита типа "Пыль"
Ex h IIIC T85°C...T200°C Db X
Взрывобезопасная температура окружающей среды
−50°C <= Ta <= +60°C
Момент при указанном рабочем давлении и угле поворота 0°
300 Н·м
Момент при номинальном рабочем давлении с углом поворота 50°
165 Н·м
Момент при номинальном рабочем давлении с углом поворота 90°
250 Н·м
Момент пружинного возврата с углом поворота 0°
100 Н·м
Момент пружинного возврата с углом поворота 50°
75 Н·м
Момент пружинного возврата для 90°
150 Н·м
Усилие пружины
2
Расход воздуха при 6 бар за цикл 0° — номинальный угол — 0°
10,5 l
Присоединение вала
T27
Пневматическое присоединение
G1/4
Номер материала вала
1.4305

Условия работы

Давление питания, под которое рассчитана пружина
0,35 МПа
Давление для сжатия пружины
3,5 бар
Рабочее давление
3,5 … 8,4 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Вес продукта
15200 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав
Материал уплотнений
FPM; NBR; PUR
Материал корпуса
Алюминиевый сплав
Материал винтов
Легированная сталь
Материал вала
Легированная сталь

Принадлежности

Что подходит к DAPS-0240-090-RS2-F1012-MW

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных DAPS-0240-090-RS2-F1012-MWPDF · Festo · на русскомPDFКаталог Festo DAPS-ADDPDF · на английском · Festo, 2026DAPSВсе исполнения серии289 позиций, подбор по параметрам

FAQ

Частые вопросы

DAPS-0240-090-RS2-F1012-MW: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DAPS-0240-090-RS2-F1012-MW?

Неполноповоротный привод Festo DAPS-0240-090-RS2-F1012-MW, артикул 8005043: присоединение — G1/4; режим работы — одностороннего действия; угол поворота — 92 °; присоединение вала — T27; размер привода — 0240; масса — 15,20 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое неполноповоротный привод?

Привод, который поворачивает вал на ограниченный угол — например, на 90° или 180°, — а не вращает его непрерывно. Угол поворота и крутящий момент указаны в характеристиках исполнения.

03При каком давлении и температуре работает DAPS-0240-090-RS2-F1012-MW?

По таблице данных Festo: рабочее давление — 3,5 … 8,4 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DAPS-0240-090-RS2-F1012-MW?

Материал крышки — алюминиевый сплав; материал уплотнений — FPM, NBR, PUR; материал корпуса — алюминиевый сплав; материал винтов — легированная сталь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии DAPS, кроме DAPS-0240-090-RS2-F1012-MW?

В серии «Неполноповоротный привод DAPS» — 289 позиций. У DAPS-0240-090-RS2-F1012-MW: режим работы — одностороннего действия; угол поворота — 92 °; присоединение вала — T27. Другие варианты (режим работы: двустороннего действия) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к DAPS-0240-090-RS2-F1012-MW?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

07Есть ли на DAPS-0240-090-RS2-F1012-MW документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DAPS-ADD; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит DAPS-0240-090-RS2-F1012-MW и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DAPS-0240-090-RS2-F1012-MW в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09DAPS-0240-090-RS2-F1012-MW — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8005043; ввоз официальный, с грузовой таможенной декларацией.
