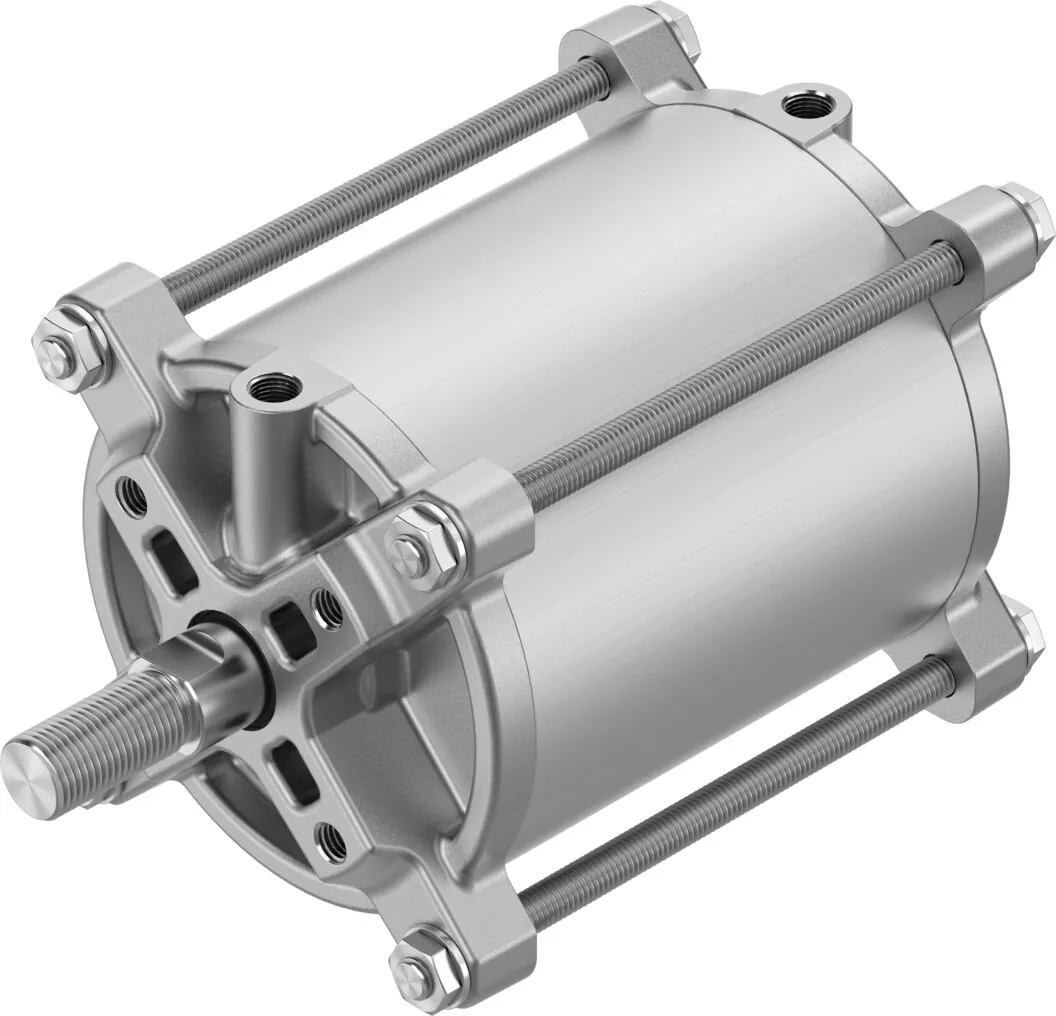

FestoЛинейный привод

DFPC-100-80-D

GTIN 4052568460563 Оригинал Festo

Линейный привод Festo DFPC-100-80-D: 100 мм; 80 мм; f07; 0,528 l.

Диаметр поршня
100 мм
Ход
80 мм
Расположение отверстий на фланце
F07
Потребление воздуха при возврате на 10 мм хода
0,528 l
Размер привода
100
Масса
2,24 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ход

Обозначение

Что означает DFPC-100-80-D

  1. DFPCСерия

    Линейный привод

  2. 100Диаметр поршня

    100 мм

  3. 80Ход

    80 мм

  4. DФункция

    Двустороннего действия

Характеристики

Технические данные DFPC-100-80-D

Основные

Размер привода
100
Расположение отверстий на фланце
F07
Ход
80 мм
Диаметр поршня
100 мм
Фитинги соответствуют стандарту
ISO 5210
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Поршень; Шток; Шпилька; Корпус цилиндра
Определение позиции
Для герконов
Номинальное рабочее давление
6 бар
Стойкость к вибрации
Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
Энергия удара в крайних положениях
0,94 Дж
Теоретическое усилие при 6 бар, втягивание
4524 Н
Теоретическое усилие при 6 бар, выдвижение
4712 Н
Потребление воздуха при возврате на 10 мм хода
0,528 l
Потребление воздуха при выдвижении на 10 мм хода
0,55 l
Тип крепления
На фланце по ISO 5210; С дистанционным болтом
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
0,6 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−20 … 80 °C

Масса

Перемещаемая масса при ходе 0 мм
617,1 г
Дополнительный коэффициент массы на 10 мм хода
24,8 г
Вес продукта
2240 г
Базовый вес на 0 мм хода
1666,6 г
Дополнительный вес на 10 мм хода
71,4 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевое литье
Материал штока
Легированная сталь, нержавеющая
Материал скребка штока
TPE-U(PU)
Материал гайки
Легированная сталь, нержавеющая
Материал статических уплотнений
NBR
Материал шпильки
Легированная сталь, нержавеющая
Материал колбы цилиндра
Деформируемый алюминиевый сплав, анодированный

Принадлежности

Что подходит к DFPC-100-80-D

По разделу «Принадлежности» каталога Festo — для размера 100. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели5
Подключение воздуха24
Крепление21

Документы

Документация

PDFТаблица данных DFPC-100-80-DPDF · Festo · на русскомPDFКаталог Festo DFPCPDF · на английском · Festo, 2026DFPCВсе исполнения серии9 позиций, подбор по параметрам

FAQ

Частые вопросы

DFPC-100-80-D: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DFPC-100-80-D?

Линейный привод Festo DFPC-100-80-D, артикул 8110777: диаметр поршня — 100 мм; ход — 80 мм; расположение отверстий на фланце — F07; потребление воздуха при возврате на 10 мм хода — 0,528 l; размер привода — 100; масса — 2,24 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DFPC-100-80-D?

По таблице данных Festo: рабочее давление — 0,6 … 8 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен DFPC-100-80-D?

Материал крышки — алюминиевое литье; материал штока — легированная сталь, нержавеющая; материал скребка штока — TPE-U(PU); материал гайки — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение DFPC-100-80-D?

DFPC — линейный привод; 100 — диаметр поршня: 100 мм; 80 — ход: 80 мм; D — функция: двустороннего действия.

05Какие исполнения есть в серии DFPC, кроме DFPC-100-80-D?

В серии «Линейный привод DFPC» — 9 позиций. У DFPC-100-80-D: ход — 80 мм. Другие варианты (ход: 100 мм, 125 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к DFPC-100-80-D?

В блоке «Принадлежности» на этой странице: датчики и кабели (5), подключение воздуха (24), крепление (21). Например: CRSMT-8M-PS-24V-K-5,0-OE, QS-G1/8-8, MLO-POT-100-LWG. Подобраны по каталогу Festo для этого размера.

07Есть ли на DFPC-100-80-D документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DFPC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит DFPC-100-80-D и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DFPC-100-80-D в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09DFPC-100-80-D — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8110777; ввоз официальный, с грузовой таможенной декларацией.
