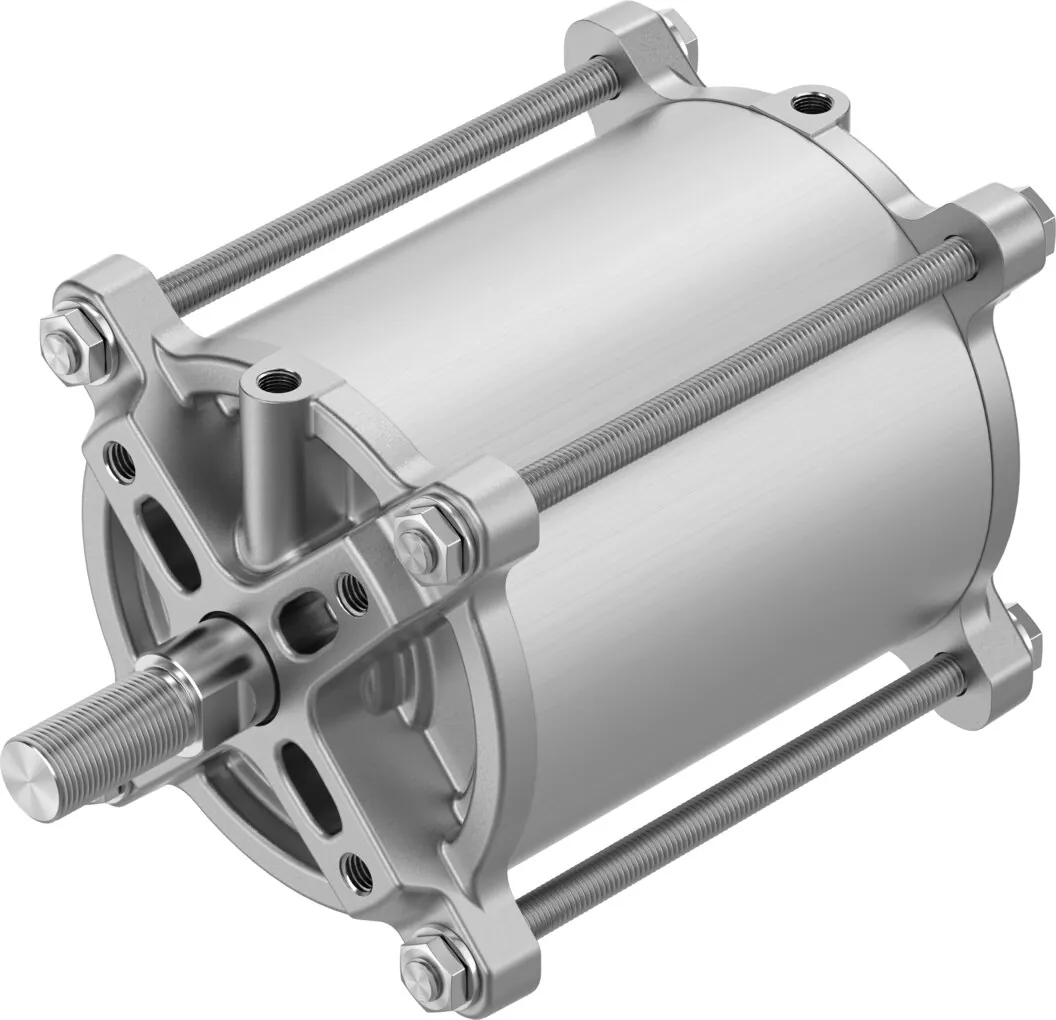

FestoЛинейный привод

DFPC-125-100-D

GTIN 4052568460525 Оригинал Festo

Линейный привод Festo DFPC-125-100-D: 125 мм; 100 мм; f10; 0,825 l.

Диаметр поршня
125 мм
Ход
100 мм
Расположение отверстий на фланце
F10
Потребление воздуха при возврате на 10 мм хода
0,825 l
Размер привода
125
Масса
4,04 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ход

Обозначение

Что означает DFPC-125-100-D

  1. DFPCСерия

    Линейный привод

  2. 125Диаметр поршня

    125 мм

  3. 100Ход

    100 мм

  4. DФункция

    Двустороннего действия

Характеристики

Технические данные DFPC-125-100-D

Основные

Размер привода
125
Расположение отверстий на фланце
F10
Ход
100 мм
Диаметр поршня
125 мм
Фитинги соответствуют стандарту
ISO 5210
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Поршень; Шток; Шпилька; Корпус цилиндра
Определение позиции
Для герконов
Номинальное рабочее давление
6 бар
Стойкость к вибрации
Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
Энергия удара в крайних положениях
1,1 Дж
Теоретическое усилие при 6 бар, втягивание
7069 Н
Теоретическое усилие при 6 бар, выдвижение
7363 Н
Потребление воздуха при возврате на 10 мм хода
0,825 l
Потребление воздуха при выдвижении на 10 мм хода
0,859 l
Тип крепления
На фланце по ISO 5210; С дистанционным болтом
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
0,6 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−20 … 80 °C

Масса

Перемещаемая масса при ходе 0 мм
1059,6 г
Дополнительный коэффициент массы на 10 мм хода
38,9 г
Вес продукта
4040 г
Базовый вес на 0 мм хода
2968,9 г
Дополнительный вес на 10 мм хода
107,4 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевое литье
Материал штока
Легированная сталь, нержавеющая
Материал скребка штока
TPE-U(PU)
Материал гайки
Легированная сталь, нержавеющая
Материал статических уплотнений
NBR
Материал шпильки
Легированная сталь, нержавеющая
Материал колбы цилиндра
Деформируемый алюминиевый сплав, анодированный

Принадлежности

Что подходит к DFPC-125-100-D

По разделу «Принадлежности» каталога Festo — для размера 125. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели5
Подключение воздуха24
Крепление19

Документы

Документация

PDFТаблица данных DFPC-125-100-DPDF · Festo · на русскомPDFКаталог Festo DFPCPDF · на английском · Festo, 2026DFPCВсе исполнения серии9 позиций, подбор по параметрам

FAQ

Частые вопросы

DFPC-125-100-D: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DFPC-125-100-D?

Линейный привод Festo DFPC-125-100-D, артикул 8110773: диаметр поршня — 125 мм; ход — 100 мм; расположение отверстий на фланце — F10; потребление воздуха при возврате на 10 мм хода — 0,825 l; размер привода — 125; масса — 4,04 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DFPC-125-100-D?

По таблице данных Festo: рабочее давление — 0,6 … 8 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен DFPC-125-100-D?

Материал крышки — алюминиевое литье; материал штока — легированная сталь, нержавеющая; материал скребка штока — TPE-U(PU); материал гайки — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение DFPC-125-100-D?

DFPC — линейный привод; 125 — диаметр поршня: 125 мм; 100 — ход: 100 мм; D — функция: двустороннего действия.

05Какие исполнения есть в серии DFPC, кроме DFPC-125-100-D?

В серии «Линейный привод DFPC» — 9 позиций. У DFPC-125-100-D: ход — 100 мм. Другие варианты (ход: 125 мм, 150 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к DFPC-125-100-D?

В блоке «Принадлежности» на этой странице: датчики и кабели (5), подключение воздуха (24), крепление (19). Например: CRSMT-8M-PS-24V-K-5,0-OE, QS-G1/8-8, CRFK-M16X1,5. Подобраны по каталогу Festo для этого размера.

07Есть ли на DFPC-125-100-D документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DFPC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит DFPC-125-100-D и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DFPC-125-100-D в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09DFPC-125-100-D — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8110773; ввоз официальный, с грузовой таможенной декларацией.
