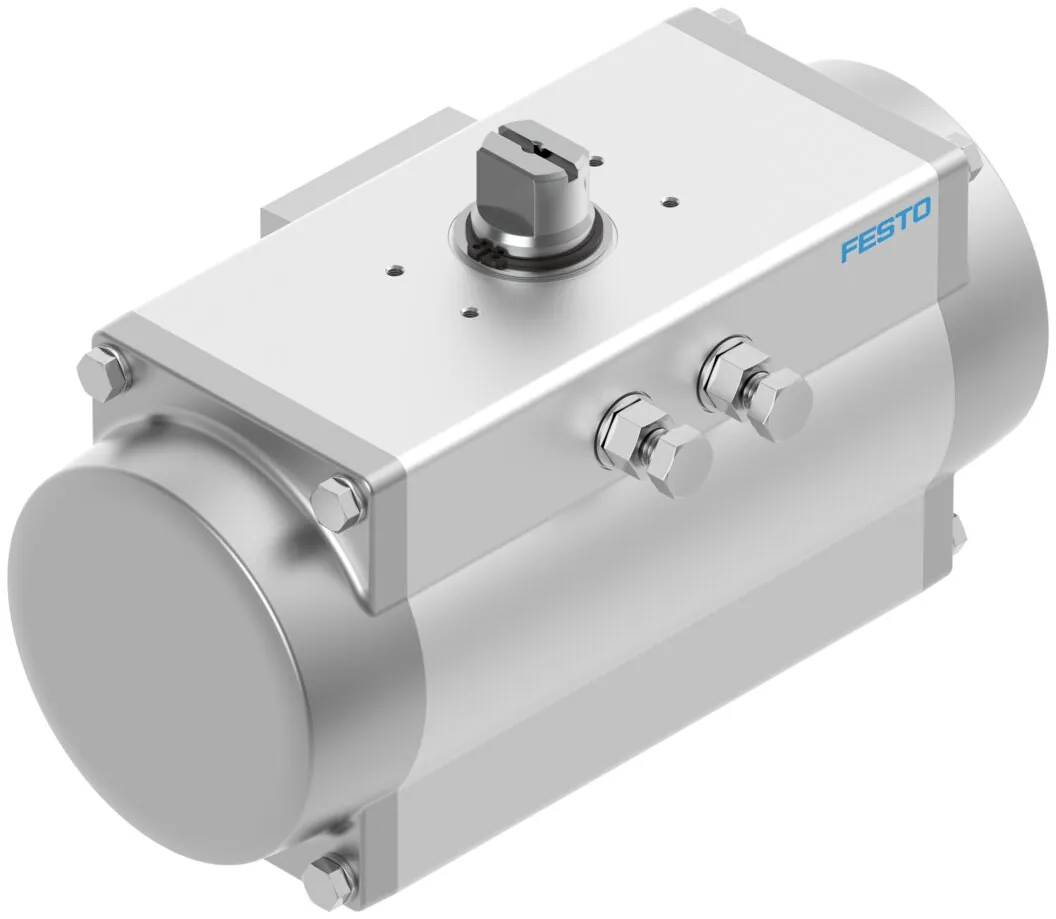

FestoНеполноповоротный привод

DFPD-240-RP-90-RS30-F0710-R3-EP

GTIN 4052568288136 Оригинал Festo

Неполноповоротный привод Festo DFPD-240-RP-90-RS30-F0710-R3-EP: single-acting, rack and pinion design, connection pattern to NAMUR VDI/VDE 3845 for mounting solenoid valves, position sensors and positioners, standard connection to process valve fitting ISO 5211, epoxy coating, stainless steel shaft.

Присоединение
G1/4
Режим работы
Одностороннего действия
Подключение позиционера и датчика положения соответствует стандарту
VDI/VDE 3845 размер AA 2
Угол поворота
90 °
Размер привода
240
Масса
9,44 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Режим работы

Подключение позиционера и датчика положения соответствует стандарту

Характеристики

Технические данные DFPD-240-RP-90-RS30-F0710-R3-EP

Основные

Размер привода
240
Расположение отверстий на фланце
F0710
Угол поворота
90 °
Диапазон настройки конечного положения при 0°
−5 … 5 °
Диапазон настройки конечных положений при номинальном угле поворота
−5 … 5 °
Глубина присоединения вала
24 мм
Фитинги соответствуют стандарту
ISO 5211
Положение при сборке
Любое
Режим работы
Одностороннего действия
Тип конструкции
Рейка и шестерня
Закрывание
Закрывается вправо
Подключение распределителя по стандарту
VDI/VDE 3845 (NAMUR)
Подключение позиционера и датчика положения соответствует стандарту
VDI/VDE 3845 размер AA 2
Компонент пригоден для функций безопасности
Устройство безопасности
Функция безопасности
Функция безопасности: при отключении сжатого воздуха и сбросе давления из пружинной камеры привод переходит в заданное безопасное положение.; Это движение выполняется усилием пружинного пакета.
Уровень полноты безопасности (SIL)
Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования; До SIL 3 при резервированной схеме; до SIL 1 режима высоких требований
Сертифицировано для функций безопасности по ISO 13849 и IEC
Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие
61508 (SIL)
Требования; до SIL 1 режима высоких требований; До SIL 3 при резервированной схеме
Номинальное рабочее давление
3 бар
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по взрывозащите (ATEX)
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам взрывозащиты
Сертификация взрывозащиты за пределами Евросоюза
EPL Db (GB); EPL Gb (GB)
Сертификационный департамент
DNV TAP00001CE; TÜV Rheinland 968/V 1106.01/2023
Категория ATEX Газ
II 2G
Категория ATEX Пыль
II 2D
Взрывозащита типа "Газ"
Ex h IIC T4 Gb X
Взрывозащита типа "Пыль"
Ex h IIIC T105°C Db X
Взрывобезопасная температура окружающей среды
−20°C <= Ta <= +80°C
Момент при указанном рабочем давлении и угле поворота 0°
85,8 Н·м
Момент при номинальном рабочем давлении с углом поворота 90°
44,8 Н·м
Примечание по моменту
Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
Момент пружинного возврата с углом поворота 0°
42 Н·м
Момент пружинного возврата для 90°
83 Н·м
Среднее Время до Опасного Сбоя (MTTFd)
1126 лет
Возможность Отказов в Час [1/ч]
1,01E-07
Вероятность отказа по запросу (PFD)
7,8E-04
Расход воздуха при 6 бар за цикл 0° — номинальный угол — 0°
8,6 l
Присоединение вала
T22
Пневматическое присоединение
G1/4

Условия работы

Рабочее давление
2 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Температура точки росы на 10°C ниже температуры окружающей/рабочей среды; Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−20 … 60 °C
Температура окружающей среды
−20 … 80 °C

Масса

Вес продукта
9442 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал соединительной плиты
Анодированный алюминий
Материал крышки
Алюминиевое литьё с покрытием
Материал уплотнений
NBR
Материал пружины
Пружинная сталь
Материал корпуса
Анодированный алюминий
Материал поршня
Алюминиевое литье под давление
Материал подшипника
POM
Материал кулачка
Сталь
Материал винтов
Легированная сталь, нержавеющая
Материал вала
Легированная сталь, нержавеющая

Принадлежности

Что подходит к DFPD-240-RP-90-RS30-F0710-R3-EP

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных DFPD-240-RP-90-RS30-F0710-R3-EPPDF · Festo · на русскомPDFКаталог Festo DFPD-TORQUE-DOCUMETATIONPDF · на английском · Festo, 2026DFPDВсе исполнения серии98 позиций, подбор по параметрам

FAQ

Частые вопросы

DFPD-240-RP-90-RS30-F0710-R3-EP: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DFPD-240-RP-90-RS30-F0710-R3-EP?

Неполноповоротный привод Festo DFPD-240-RP-90-RS30-F0710-R3-EP, артикул 8048147: присоединение — G1/4; режим работы — одностороннего действия; подключение позиционера и датчика положения соответствует стандарту — VDI/VDE 3845 размер AA 2; угол поворота — 90 °; размер привода — 240; масса — 9,44 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое неполноповоротный привод?

Привод, который поворачивает вал на ограниченный угол — например, на 90° или 180°, — а не вращает его непрерывно. Угол поворота и крутящий момент указаны в характеристиках исполнения.

03При каком давлении и температуре работает DFPD-240-RP-90-RS30-F0710-R3-EP?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DFPD-240-RP-90-RS30-F0710-R3-EP?

Материал соединительной плиты — анодированный алюминий; материал крышки — алюминиевое литьё с покрытием; материал уплотнений — NBR; материал пружины — пружинная сталь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии DFPD, кроме DFPD-240-RP-90-RS30-F0710-R3-EP?

В серии «Неполноповоротный привод DFPD» — 98 позиций. У DFPD-240-RP-90-RS30-F0710-R3-EP: режим работы — одностороннего действия; подключение позиционера и датчика положения соответствует стандарту — VDI/VDE 3845 размер AA 2. Другие варианты (режим работы: двустороннего действия) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к DFPD-240-RP-90-RS30-F0710-R3-EP?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

07Есть ли на DFPD-240-RP-90-RS30-F0710-R3-EP документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DFPD-TORQUE-DOCUMETATION; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит DFPD-240-RP-90-RS30-F0710-R3-EP и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DFPD-240-RP-90-RS30-F0710-R3-EP в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09DFPD-240-RP-90-RS30-F0710-R3-EP — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8048147; ввоз официальный, с грузовой таможенной декларацией.
