FestoКомплект адаптивного захвата для роботов

DHEF-20-A-RA1

GTIN 4052568550646 Оригинал Festo

Комплект адаптивного захвата для роботов Festo DHEF-20-A-RA1: возможна только стандартная длина хода 5, 10, 15, 20, 25, 30 mm. Другие длины хода по запросу.

Размер
20
Исполнение колпачка
Стандарт
Ход
66 мм
Мин. Захватываемый диаметр
12 мм
Макс. захватываемый диаметр
38 мм
Масса
475 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные DHEF-20-A-RA1

Основные

Размер
20
Исполнение колпачка
Стандарт
Ход
66 мм
Мин. Захватываемый диаметр
12 мм
Макс. захватываемый диаметр
38 мм
Привод
Пневматический
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
Адаптивный
Тип конструкции
Выворачиваемый колпачок; последовательность перемещения по направляющей
Направляющая
Базовая направляющая
Определение позиции
Для герконов
Разрушающее давление
Колпачка; 0,3 бар
Макс. частота работы захвата
1 Гц
Время обратного хода
290 мс
Время выдвижения
270 мс
Массовый момент инерции
1,29 кг·см²
Исходное значение эффективной нагрузки
1 кг
Тип крепления
To ISO 9409
Пневматическое присоединение
M5
Присоединение к роботу
Universal Robots UR3e/5e/10e (PolyScope SW 5.0.0 и новее)
Принадлежности в комплекте
1 рулон ленты-липучки; 1 USB-накопитель с URCap

Условия работы

Рабочее давление, привод шарового крана
1 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
475 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
VMQ (силикон)
Материал корпуса
Анодированный алюминий

Принадлежности

Что подходит к DHEF-20-A-RA1

По разделу «Принадлежности» каталога Festo — для размера 20. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

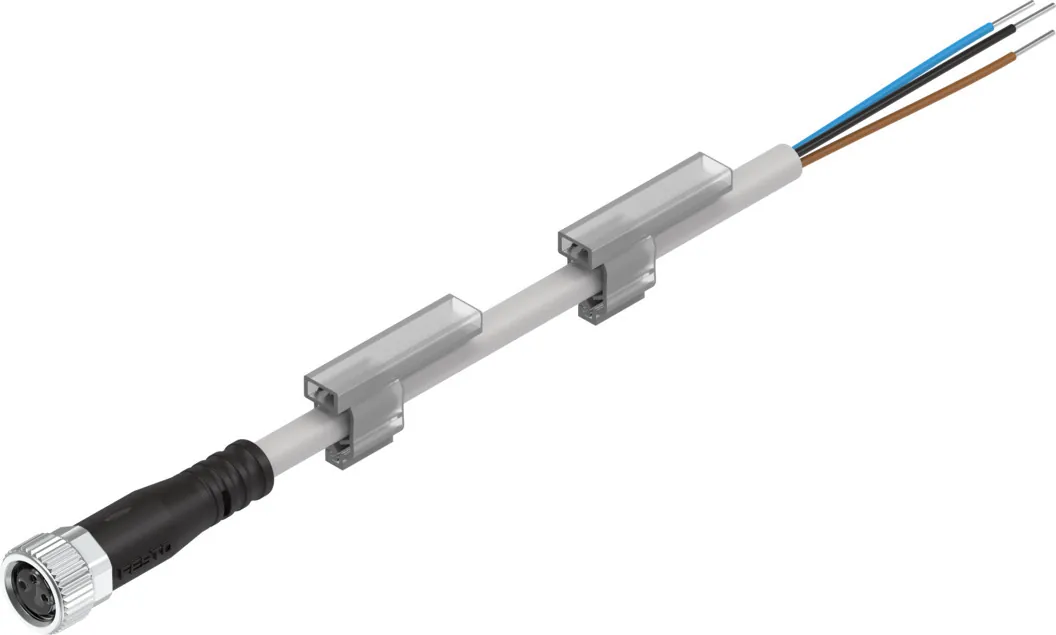

Датчики и кабели17

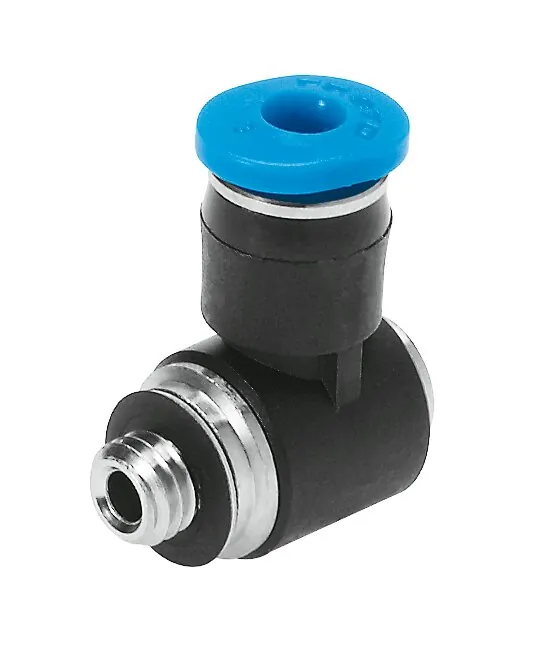

Подключение воздуха24
Сменные части1

Документы

Документация

PDFТаблица данных DHEF-20-A-RA1PDF · Festo · на русскомPDFКаталог Festo DHEFPDF · на английском · Festo, 2023DHEFВсе исполнения серии2 позиции, подбор по параметрам

FAQ

Частые вопросы

DHEF-20-A-RA1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DHEF-20-A-RA1?

Комплект адаптивного захвата для роботов Festo DHEF-20-A-RA1, артикул 8119114: размер — 20; исполнение колпачка — стандарт; ход — 66 мм; мин. Захватываемый диаметр — 12 мм; макс. захватываемый диаметр — 38 мм; масса — 475 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать DHEF-20-A-RA1?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен DHEF-20-A-RA1?

Материал крышки — VMQ (силикон); материал корпуса — анодированный алюминий. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии DHEF, кроме DHEF-20-A-RA1?

В серии «Адаптивный захват DHEF» — 2 позиции. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к DHEF-20-A-RA1?

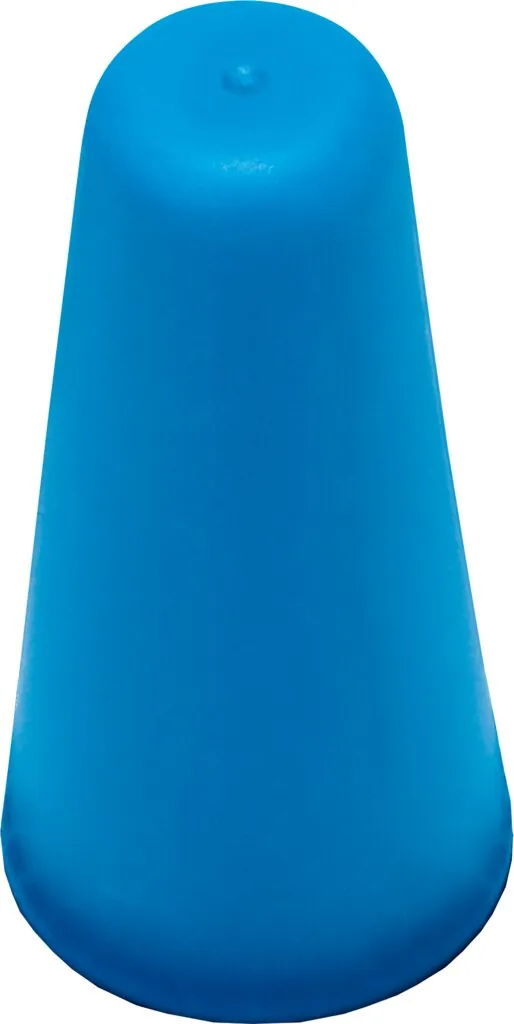

В блоке «Принадлежности» на этой странице: датчики и кабели (17), подключение воздуха (24), сменные части (1). Например: SMT-8M-A-PS-24V-E-0,3-M8D, QSM-M5-6, DHAS-GA-B22-S. Подобраны по каталогу Festo для этого размера.

06Есть ли на DHEF-20-A-RA1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DHEF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит DHEF-20-A-RA1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DHEF-20-A-RA1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08DHEF-20-A-RA1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8119114; ввоз официальный, с грузовой таможенной декларацией.
