FestoДатчик положения

SMT-8M-A-PS-24V-E-0,3-M8D

GTIN 4052568103095 Оригинал Festo

Датчик положения Festo SMT-8M-A-PS-24V-E-0,3-M8D: магнитный, бесконтактный, для Т-паза.

Форма
Для Т-образной щели
Выход переключателя
PNP
Направление выхода
Аксиальный
Принцип измерения
Магниторезистивный
Основан на стандарте
EN 60947-5-2
Масса
9 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма

Выход переключателя

Направление выхода

Подходит к: ADVC размер 4; ADVU всех диаметров; ADVUL всех диаметров; AEVU всех диаметров; AEVUZ всех диаметров; CLR всех диаметров; DFSP всех размеров; DFST всех диаметров; DGTZ всех размеров; DHEF всех размеров; DHPS размеры 10, 16, 20, 25, 35; DLGF всех размеров; DPDM всех размеров; DSBC всех диаметров; DSBG всех диаметров; DSM размер 63; DSNU всех диаметров; DW всех диаметров; DWA всех диаметров; DWB всех диаметров; DWC всех диаметров; DZH всех диаметров; EGSC всех размеров; EHMD всех размеров; EHPS всех размеров; ELGC всех размеров; EPCC всех размеров; EPCO всех размеров; EPCS всех размеров; ESBF всех размеров; ESNU всех диаметров; EZH всех размеров; HGP размеры 16, 25; HGPL всех размеров; HPV всех диаметров; HPVS всех диаметров; HSP всех размеров; MS6-SV всех размеров; MS9-SV всех размеров; STAF всех размеров

Обозначение

Что означает SMT-8M-A-PS-24V-E-0,3-M8D

  1. SMTСерия

    Датчик положения

  2. 8MИсполнение и исполнение датчика

    Для Т-образного паза; вставляется в паз сверху

  3. AФорма

    Короткое

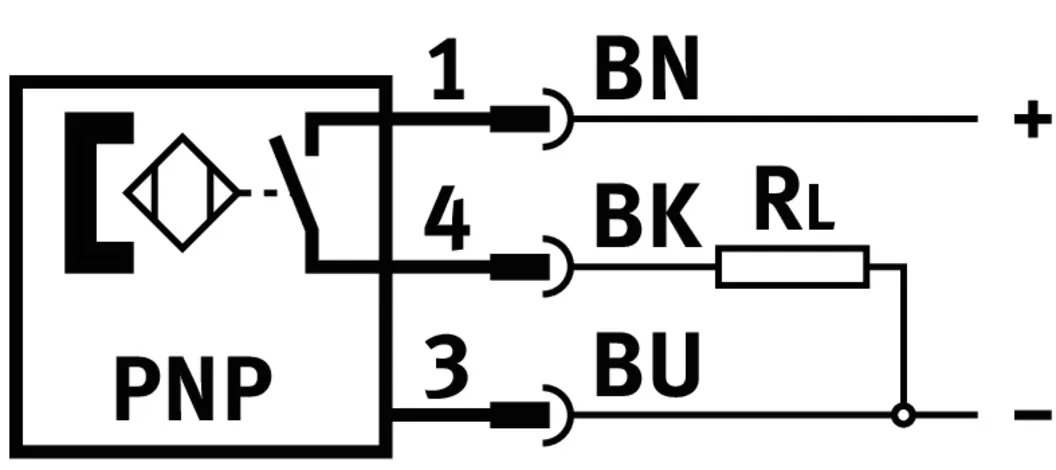

  4. PSДискретный выход

    3-проводный PNP, нормально разомкнутый

  5. 24VНоминальное напряжение

    24 В

  6. EСвойства кабеля

    Для кабельных цепей и роботов

  7. 0,3Длина кабеля, м

    0,3 м

  8. M8DПодключение датчиков

    M8, поворотная резьба

Характеристики

Технические данные SMT-8M-A-PS-24V-E-0,3-M8D

Основные

Форма
Для Т-образной щели
Основан на стандарте
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Знак KC
KC-EMV
Сертификационный департамент
UL E232949
Специальные характеристики
Стойкий к маслу
Измеряемая величина
Позиция
Принцип измерения
Магниторезистивный
Точность повторения
0,2 мм
Выход переключателя
PNP
Функция переключающего элемента
Нормально разомкнутый контакт
Время включения
<= 1,3 мс
Время выключения
<= 7,3 мс
Макс. частота переключения
130 Гц
Макс. выходной ток
100 мА
Макс. выходной ток монтажных принадлежностей
100 мА
Макс. характеристика контакта DC
2,8 Вт
Макс. коммутируемая мощность DC в монтажных принадлежностях
2,8 Вт
Падение напряжения
< 1,5 В
Защита от короткого замыкания
Да
Способность выдерживать перегрузку
Имеется в наличии
Номинальное рабочее напряжение пост. тока
24 В
Диапазон рабочего напряжения DC
5 … 30 В
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Кабель с разъемом
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
3
Электрическое подключение 1, тип монтажа
Фиксация винта
Направление выхода
Аксиальный
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo; Условия испытания — по запросу; Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м; В кабельной цепи: более 5 млн циклов, радиус изгиба 28 мм
Длина кабеля
0,3 м
Атрибуты кабеля
Для кабельных цепей и роботов
Цвет оплетки кабеля
Серый
Тип крепления
Затянутый; Вставляется в паз сверху
Макс. момент затяжки
0,6 Н·м
Положение при сборке
Любое
Цвет корпуса
Черный
Рабочий режим дисплея
Жёлтый светодиод
Резервный рабочий дисплей
Оранжевый светодиод
Класс защиты
IP65; IP68; IP69K

Условия работы

Температура окружающей среды
−20 … 85 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Класс чистоты помещения
Класс 4 по ISO

Масса

Вес продукта
8,9 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит галоген
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
Никелированная латунь; PA с армированием; Легированная сталь, нержавеющая

Принадлежности

Что подходит к SMT-8M-A-PS-24V-E-0,3-M8D

По разделу «Принадлежности» каталога Festo этой серии.

Прочее1
Крепление12

Документы

Документация

PDFТаблица данных SMT-8M-A-PS-24V-E-0,3-M8DPDF · Festo · на русскомPDFКаталог Festo SMT-8M-APDF · на английском · Festo, 2026SMTВсе исполнения серии36 позиций, подбор по параметрам

FAQ

Частые вопросы

SMT-8M-A-PS-24V-E-0,3-M8D: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SMT-8M-A-PS-24V-E-0,3-M8D?

Датчик положения Festo SMT-8M-A-PS-24V-E-0,3-M8D, артикул 574334: форма — для Т-образной щели; выход переключателя — PNP; направление выхода — аксиальный; принцип измерения — магниторезистивный; основан на стандарте — EN 60947-5-2; масса — 9 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SMT-8M-A-PS-24V-E-0,3-M8D?

По таблице данных Festo: температура окружающей среды — −20 … 85 °C; класс защиты — IP65, IP68, IP69K.

04Из каких материалов изготовлен SMT-8M-A-PS-24V-E-0,3-M8D?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — никелированная латунь, PA с армированием, легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SMT-8M-A-PS-24V-E-0,3-M8D?

SMT — датчик положения; 8M — исполнение и исполнение датчика: для Т-образного паза, вставляется в паз сверху; A — форма: короткое; PS — дискретный выход: 3-проводный PNP, нормально разомкнутый; 24V — номинальное напряжение: 24 В; E — свойства кабеля: для кабельных цепей и роботов; 0,3 — длина кабеля, м: 0,3 м; M8D — подключение датчиков: M8, поворотная резьба.

06Какие исполнения есть в серии SMT, кроме SMT-8M-A-PS-24V-E-0,3-M8D?

В серии «Датчик положения SMT» — 36 позиций. У SMT-8M-A-PS-24V-E-0,3-M8D: форма — для Т-образной щели; выход переключателя — PNP; направление выхода — аксиальный. Другие варианты (форма: для круглой щели) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SMT-8M-A-PS-24V-E-0,3-M8D?

В блоке «Принадлежности» на этой странице: прочее (1), крепление (12). Например: ASLR-L-423, CRSMB-8-32/100. Подобраны по каталогу Festo для этого размера.

08К каким изделиям подходит SMT-8M-A-PS-24V-E-0,3-M8D?

По каталогам Festo: ADVC размер 4; ADVU всех диаметров; ADVUL всех диаметров; AEVU всех диаметров; AEVUZ всех диаметров; CLR всех диаметров; DFSP всех размеров; DFST всех диаметров; DGTZ всех размеров; DHEF всех размеров и ещё 30.

09Есть ли на SMT-8M-A-PS-24V-E-0,3-M8D документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SMT-8M-A; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

10Сколько стоит SMT-8M-A-PS-24V-E-0,3-M8D и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SMT-8M-A-PS-24V-E-0,3-M8D в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11SMT-8M-A-PS-24V-E-0,3-M8D — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 574334; ввоз официальный, с грузовой таможенной декларацией.
