FestoКлапан плавного пуска/быстрого выхлопа

MS9-SV-G-C-V24-S-VS

GTIN 4052568217273 Оригинал Festo

Клапан плавного пуска/быстрого выхлопа Festo MS9-SV-G-C-V24-S-VS: для плавного пуста и быстрого отключения системных компонентов.

Серия
MS
Размер
9
Монтажный шаг
90 мм
Функция безопасности
Выхлоп
Тип конструкции
Золотниковый
Масса
3,20 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает MS9-SV-G-C-V24-S-VS

  1. MS9Серия и типоразмер

    Клапан плавного пуска/быстрого выхлопа; шаг монтажа 90 мм

  2. SVФункция

    Клапан плавного пуска и быстрого сброса

  3. GПневматическое присоединение

    Модуль без присоединительной резьбы, без плиты

  4. CУровень безопасности

    Категория 1, 1 канала, по ISO 13849-1

  5. V24Напряжение питания

    24 В пост. тока (разъём по EN 175301)

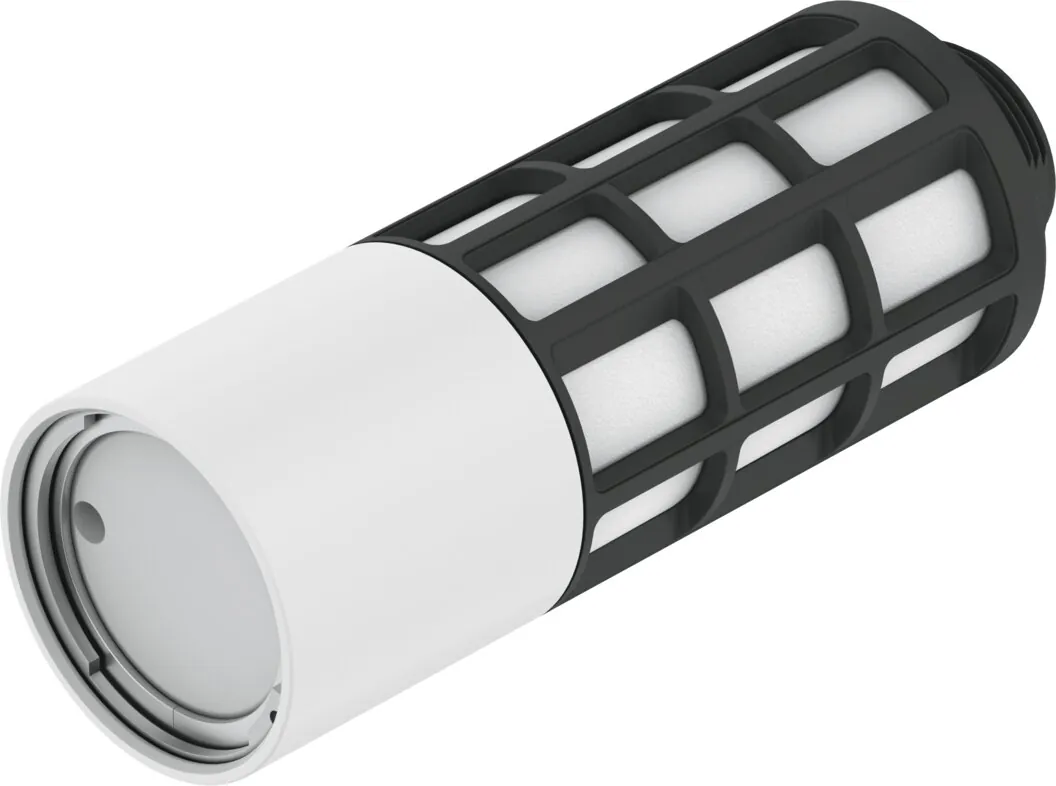

  6. SГлушитель

    Глушитель

  7. VSВместо манометра

    Крышка-заглушка

Характеристики

Технические данные MS9-SV-G-C-V24-S-VS

Основные

Серия
MS
Размер
9
Монтажный шаг
90 мм
Функция безопасности
Выхлоп
Уровень представления (PL)
С выхлопом / до Категории 1, Класс оборудования с
Тип конструкции
Золотниковый
Тип управления
Электрический
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Не дросселируемый
Ручное дублирование
Нет
Тип сброса
Механическая пружина
Тип пилотного управления
С пилотным управлением
Функция распределителя
3/2 Н.З., моностабильный; Функция повышения давления
Стандартный номинальный расход
8300 … 16550 л/мин
Стандартный расход
Exhaust 0.6->0 МПа (6->0 бар, 87->0 psi); 19730 … 21720 л/мин
Рабочий цикл
100 %
Характеристики катушки
24 В пост. тока: 8.4 Вт
Номинальное рабочее напряжение DC
24 В
Допустимые колебания напряжения
+/- 10 %
Уровень звукового давления
93 дБ(А)
Класс защиты
IP65
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
Стойкость к вибрации
Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по машиностроению; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам для машин; По британским нормам RoHS
Тип крепления
Линейный монтаж; с принадлежностями
Положение при сборке
Любое
Присоединение манометра
G1/8; G1/4
Пневматическое подключение, канал 3
G1; 1 NPT
Электрическое подключение
Расположение контактов тип А по EN 175301-803; Разъем; по EN 175301-803; Кубическая форма

Условия работы

Рабочее давление
3,5 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
0 … 60 °C
Температура окружающей среды
0 … 60 °C
Температура хранения
0 … 60 °C

Масса

Вес продукта
3200 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевое литье под давление
Материал уплотнений
NBR
Материал каретки
Латунь
Материал крышки
Алюминиевый сплав
Материал нижней крышки
PA

Принадлежности

Что подходит к MS9-SV-G-C-V24-S-VS

По разделу «Принадлежности» каталога Festo — для размера 9. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

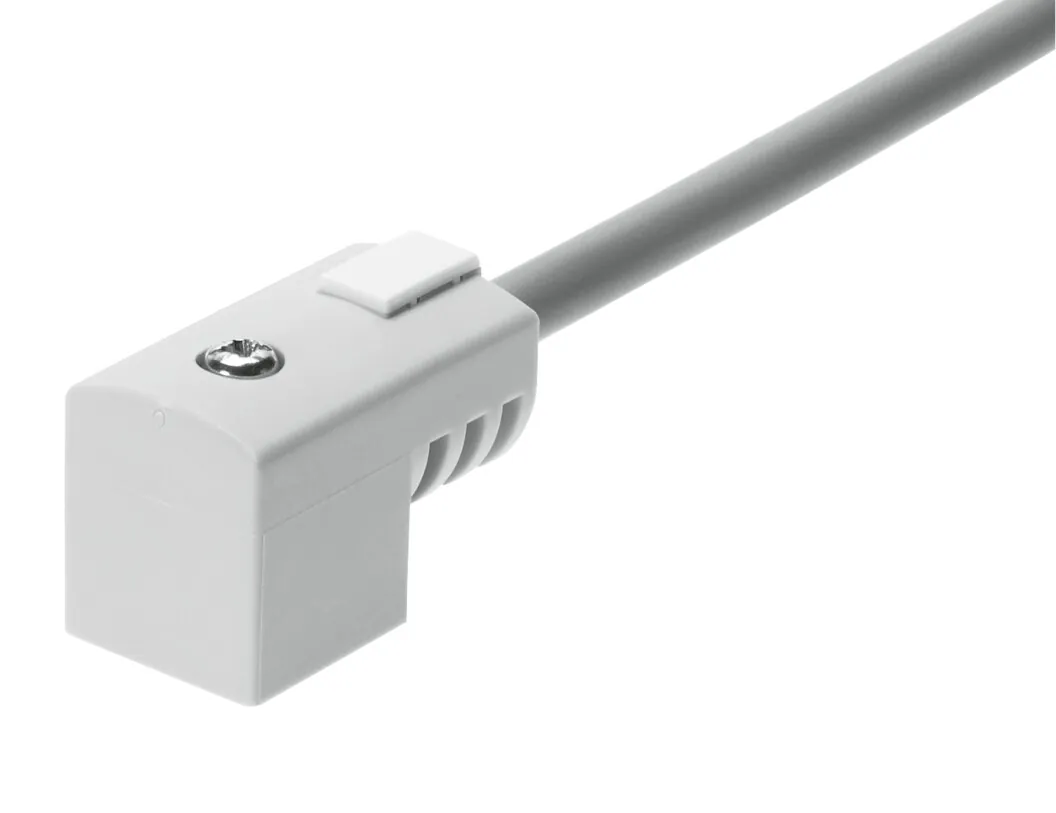

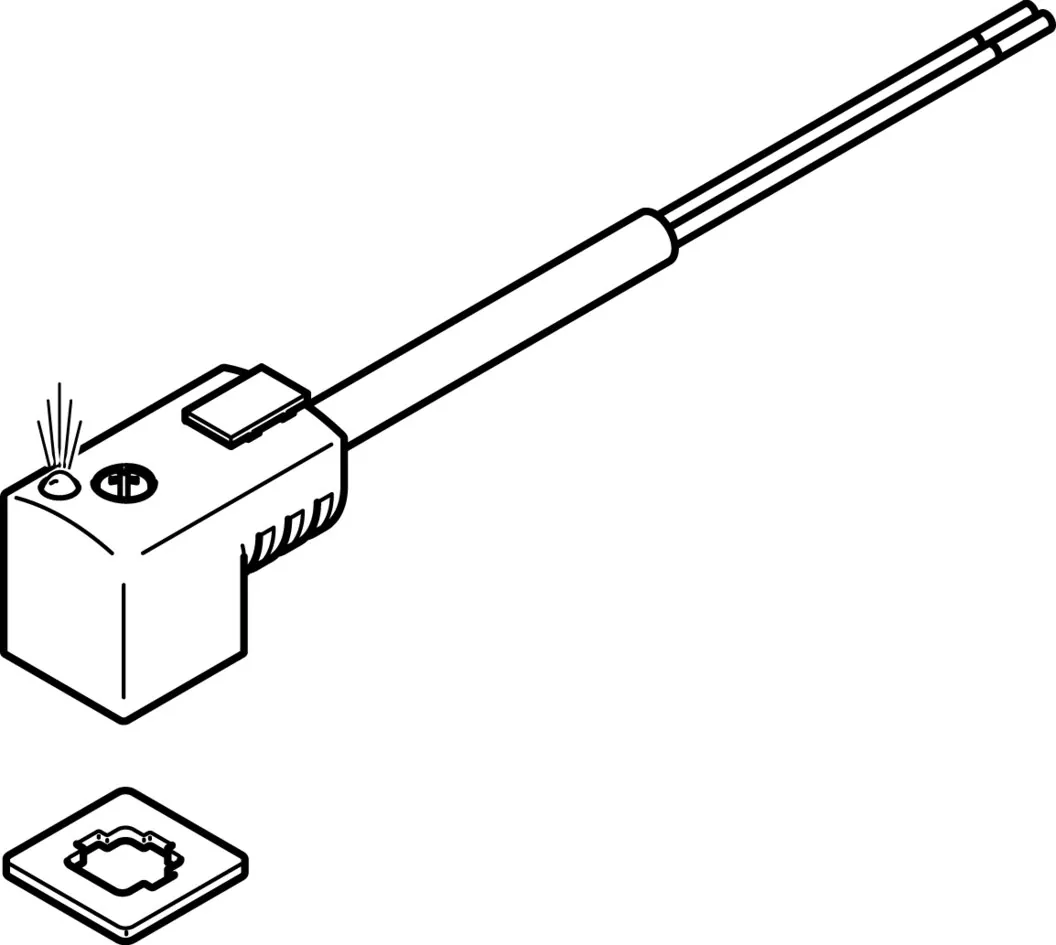

Датчики и кабели23
Манометры3
Электрические модули3
Подключение воздуха3

Документы

Документация

PDFТаблица данных MS9-SV-G-C-V24-S-VSPDF · Festo · на русскомPDFКаталог Festo MS-SVPDF · на английском · Festo, 2026

FAQ

Частые вопросы

MS9-SV-G-C-V24-S-VS: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MS9-SV-G-C-V24-S-VS?

Клапан плавного пуска/быстрого выхлопа Festo MS9-SV-G-C-V24-S-VS, артикул 570737: серия — MS; размер — 9; монтажный шаг — 90 мм; функция безопасности — выхлоп; тип конструкции — золотниковый; масса — 3,20 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает MS9-SV-G-C-V24-S-VS?

По таблице данных Festo: рабочее давление — 3,5 … 16 бар; температура окружающей среды — 0 … 60 °C; температура среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

03Из каких материалов изготовлен MS9-SV-G-C-V24-S-VS?

Материал корпуса — алюминиевое литье под давление; материал уплотнений — NBR; материал каретки — латунь; материал крышки — алюминиевый сплав. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение MS9-SV-G-C-V24-S-VS?

MS9 — серия и типоразмер: клапан плавного пуска/быстрого выхлопа, шаг монтажа 90 мм; SV — функция: клапан плавного пуска и быстрого сброса; G — пневматическое присоединение: модуль без присоединительной резьбы, без плиты; C — уровень безопасности: категория 1, 1 канала, по ISO 13849-1; V24 — напряжение питания: 24 В пост. тока (разъём по EN 175301); S — глушитель: глушитель; VS — вместо манометра: крышка-заглушка.

05Какие принадлежности подходят к MS9-SV-G-C-V24-S-VS?

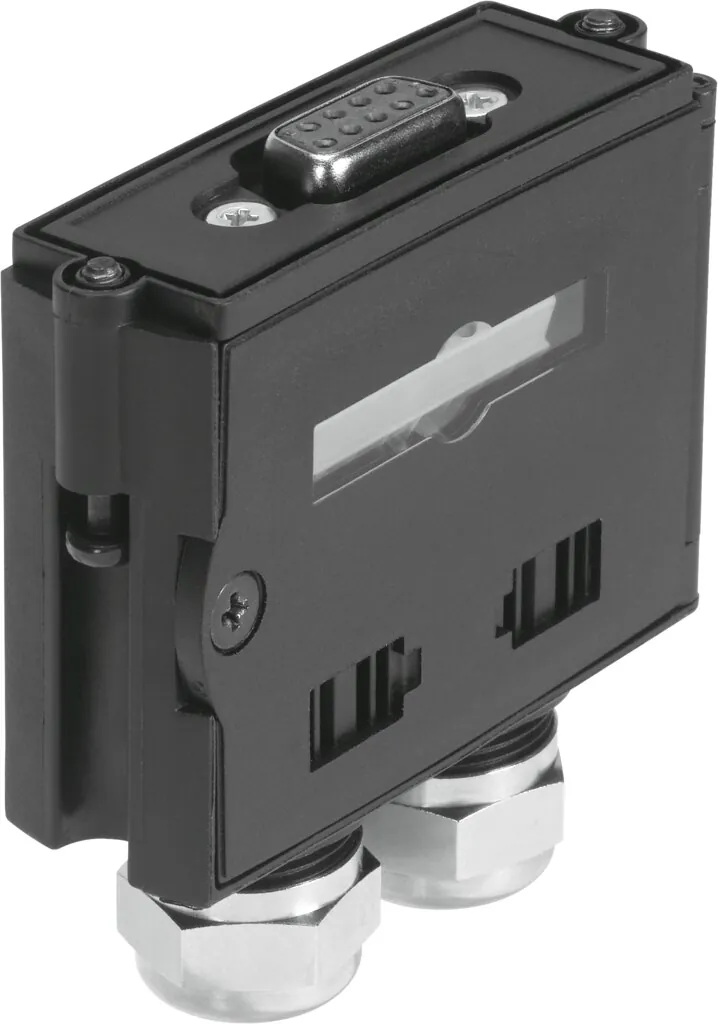

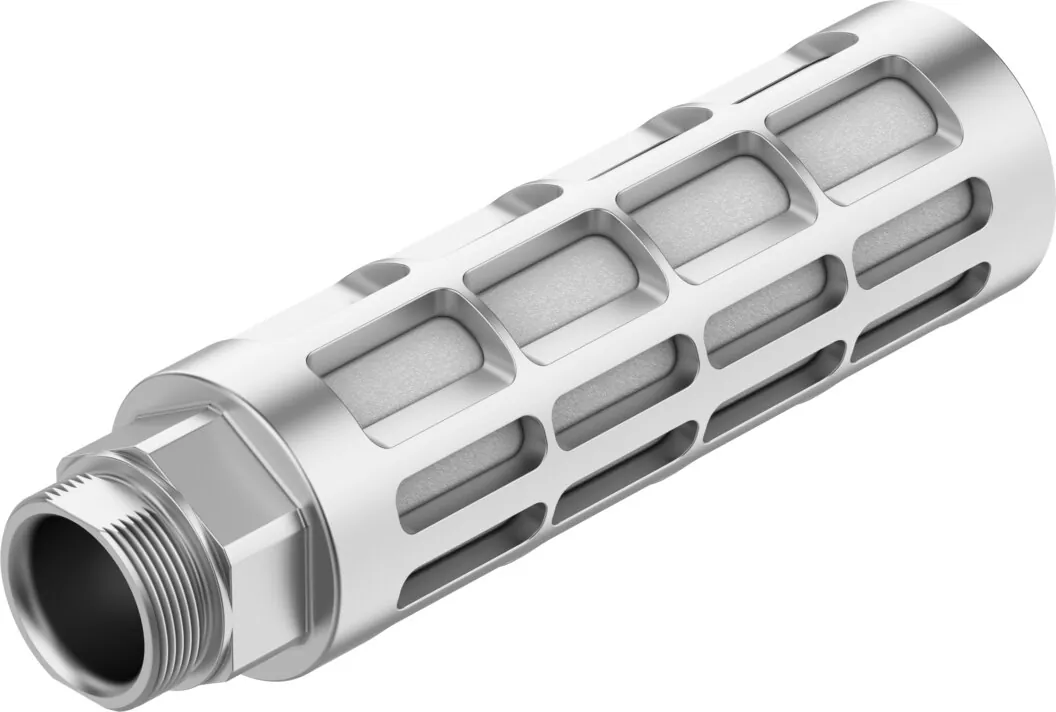

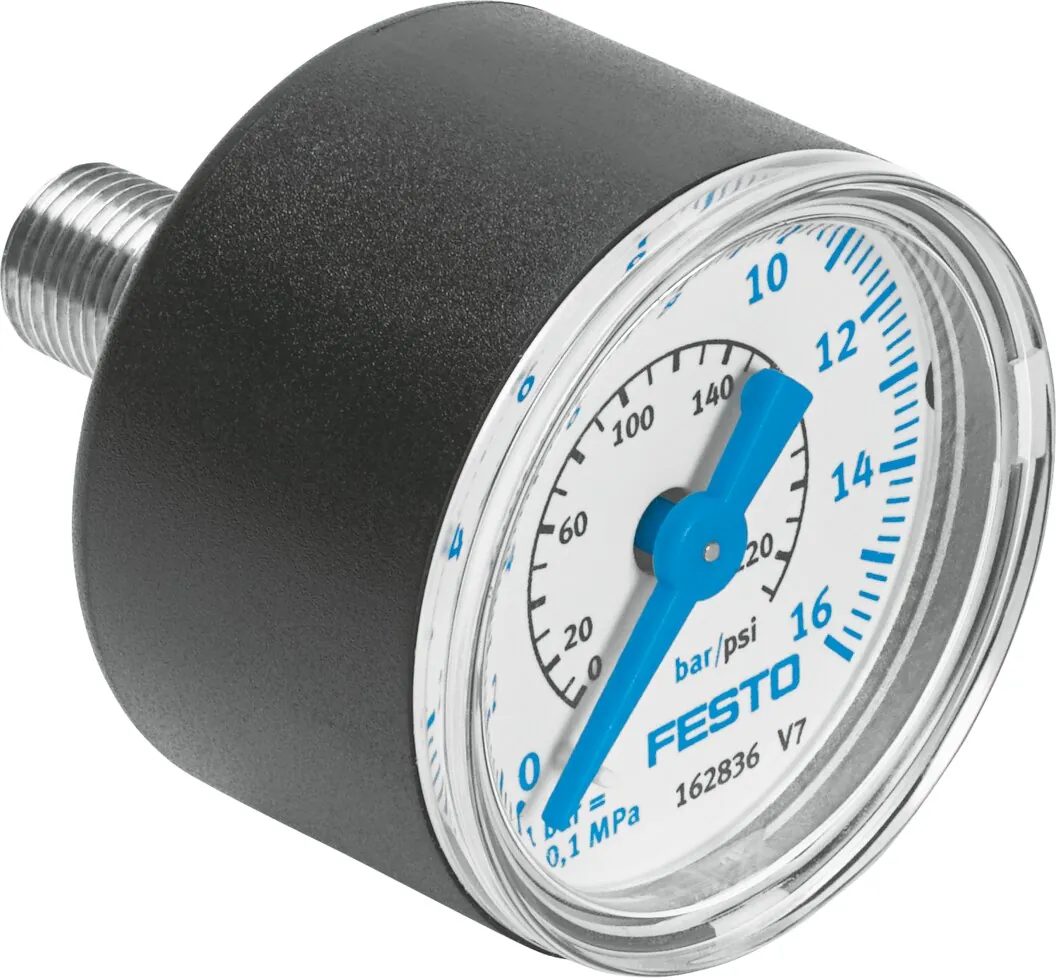

В блоке «Принадлежности» на этой странице: датчики и кабели (23), манометры (3), электрические модули (3), подключение воздуха (3). Например: SMT-8M-A-PS-24V-E-0,3-M12, MA-40-16-G1/4-EN, NECA-S1G9-P9-MP1, U-1-B. Подобраны по каталогу Festo для этого размера.

06Есть ли на MS9-SV-G-C-V24-S-VS документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MS-SV; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит MS9-SV-G-C-V24-S-VS и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MS9-SV-G-C-V24-S-VS в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08MS9-SV-G-C-V24-S-VS — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 570737; ввоз официальный, с грузовой таможенной декларацией.
