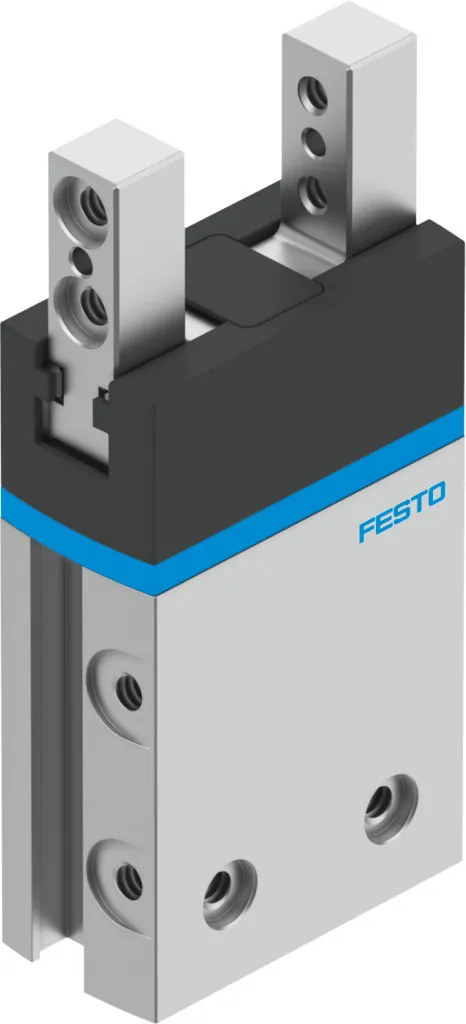

FestoПараллельный захват

DHPS-10-A-NC

GTIN 4052568229160 Оригинал Festo

Параллельный захват Festo DHPS-10-A-NC: 10; m3; для герконов; 3 мм.

Размер
10
Присоединение
M3
Определение позиции
Для герконов
Ход каждой губки захвата
3 мм
Макс. точность повторения
<= 0,2 мм
Масса
68 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает DHPS-10-A-NC

  1. DHPSСерия

    Параллельный захват

  2. 10Типоразмер

    10 мм

  3. AОпрос положения

    Для датчиков положения

  4. NCУдержание усилия захвата

    На смыкание

Характеристики

Технические данные DHPS-10-A-NC

Основные

Размер
10
Ход каждой губки захвата
3 мм
Макс. точность повторения
<= 0,2 мм
Макс. угловой люфт захвата ax, ay
< 0,5 °
Макс. люфт губок захвата Sz
< 0,02 мм
Симметрично относительно оси
<= 0,2 мм
Точность повторения, захват
< 0,02 мм
Кол-во губок захватов
2
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
Параллельный
Гарантированное усилие захвата
На закрытие
Тип конструкции
Рычаг; последовательность перемещения по направляющей
Направляющая
Направляющая скольжения
Определение позиции
Для герконов
Макс. частота работы захвата
4 Гц
Мин, время открытия при 6 бар
58 мс
Мин, время закрытия при 6 бар
24 мс
Maкс. вес на внешний палец захвата
60 г
Массовый момент инерции
0,081 кг·см²
Макс. усилие на губку захвата Fz, статическое
60 Н
Макс. момент на захвате Mx, статич.
3 Н·м
Макс. момент на захвате My, статич.
3 Н·м
Макс. момент на захвате Mz, статич.
3 Н·м
Интервалы между смазкой направляющих
10 млн переключений
Тип крепления
Внутренняя резьба и центрирующая втулка; Со сквозным отверстием и центрирующей втулкой
Пневматическое присоединение
M3

Условия работы

Рабочее давление
4 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
68 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей крышки
PA
Материал корпуса
Алюминиевый сплав с глубоким анодированием
Материал губок захвата
Легированная сталь, нержавеющая

Принадлежности

Что подходит к DHPS-10-A-NC

По разделу «Принадлежности» каталога Festo — для размера 10. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели6
Подключение воздуха17

Документы

Документация

PDFТаблица данных DHPS-10-A-NCPDF · Festo · на русскомPDFКаталог Festo DHPSPDF · на английском · Festo, 2026DHPSВсе исполнения серии16 позиций, подбор по параметрам

FAQ

Частые вопросы

DHPS-10-A-NC: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DHPS-10-A-NC?

Параллельный захват Festo DHPS-10-A-NC, артикул 1254042: размер — 10; присоединение — M3; определение позиции — для герконов; ход каждой губки захвата — 3 мм; макс. точность повторения — <= 0,2 мм; масса — 68 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает параллельный захват?

Его губки сходятся и расходятся параллельно друг другу. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает DHPS-10-A-NC?

По таблице данных Festo: рабочее давление — 4 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DHPS-10-A-NC?

Материал закрывающей крышки — PA; материал корпуса — алюминиевый сплав с глубоким анодированием; материал губок захвата — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DHPS-10-A-NC?

DHPS — параллельный захват; 10 — типоразмер: 10 мм; A — опрос положения: для датчиков положения; NC — удержание усилия захвата: на смыкание.

06Какие исполнения есть в серии DHPS, кроме DHPS-10-A-NC?

В серии «Параллельный захват DHPS» — 16 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DHPS-10-A-NC?

В блоке «Принадлежности» на этой странице: датчики и кабели (6), подключение воздуха (17). Например: SMT-8G-PS-24V-E-0,3Q-M8D, QSM-M3-4. Подобраны по каталогу Festo для этого размера.

08Есть ли на DHPS-10-A-NC документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DHPS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DHPS-10-A-NC и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DHPS-10-A-NC в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DHPS-10-A-NC — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1254042; ввоз официальный, с грузовой таможенной декларацией.
