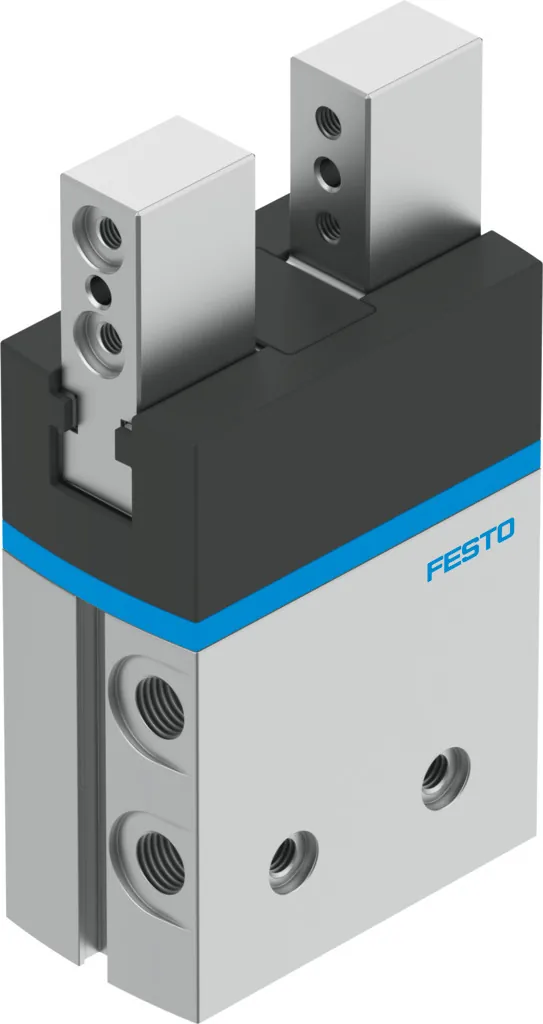

FestoПараллельный захват

DHPS-25-A-NC

GTIN 4052568229245 Оригинал Festo

Параллельный захват Festo DHPS-25-A-NC: 25; g1/8; для герконов; 7,5 мм.

Размер
25
Присоединение
G1/8
Определение позиции
Для герконов
Ход каждой губки захвата
7,5 мм
Макс. точность повторения
<= 0,2 мм
Масса
713 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает DHPS-25-A-NC

  1. DHPSСерия

    Параллельный захват

  2. 25Типоразмер

    25 мм

  3. AОпрос положения

    Для датчиков положения

  4. NCУдержание усилия захвата

    На смыкание

Характеристики

Технические данные DHPS-25-A-NC

Основные

Размер
25
Ход каждой губки захвата
7,5 мм
Макс. точность повторения
<= 0,2 мм
Макс. угловой люфт захвата ax, ay
< 0,5 °
Макс. люфт губок захвата Sz
< 0,02 мм
Симметрично относительно оси
<= 0,2 мм
Точность повторения, захват
< 0,02 мм
Кол-во губок захватов
2
Привод
Пневматический
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
Параллельный
Гарантированное усилие захвата
На закрытие
Тип конструкции
Рычаг; последовательность перемещения по направляющей
Направляющая
Направляющая скольжения
Определение позиции
Для герконов
Макс. частота работы захвата
2 Гц
Мин, время открытия при 6 бар
68 мс
Мин, время закрытия при 6 бар
52 мс
Maкс. вес на внешний палец захвата
350 г
Массовый момент инерции
3,835 кг·см²
Макс. усилие на губку захвата Fz, статическое
350 Н
Макс. момент на захвате Mx, статич.
30 Н·м
Макс. момент на захвате My, статич.
30 Н·м
Макс. момент на захвате Mz, статич.
30 Н·м
Интервалы между смазкой направляющих
10 млн переключений
Тип крепления
Внутренняя резьба и центрирующая втулка; Со сквозным отверстием и центрирующей втулкой
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
4 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
713 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей крышки
PA
Материал корпуса
Алюминиевый сплав с глубоким анодированием
Материал губок захвата
Легированная сталь, нержавеющая

Принадлежности

Что подходит к DHPS-25-A-NC

По разделу «Принадлежности» каталога Festo — для размера 25. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели6
Подключение воздуха24

Документы

Документация

PDFТаблица данных DHPS-25-A-NCPDF · Festo · на русскомPDFКаталог Festo DHPSPDF · на английском · Festo, 2026DHPSВсе исполнения серии16 позиций, подбор по параметрам

FAQ

Частые вопросы

DHPS-25-A-NC: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DHPS-25-A-NC?

Параллельный захват Festo DHPS-25-A-NC, артикул 1254051: размер — 25; присоединение — G1/8; определение позиции — для герконов; ход каждой губки захвата — 7,5 мм; макс. точность повторения — <= 0,2 мм; масса — 713 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает параллельный захват?

Его губки сходятся и расходятся параллельно друг другу. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает DHPS-25-A-NC?

По таблице данных Festo: рабочее давление — 4 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DHPS-25-A-NC?

Материал закрывающей крышки — PA; материал корпуса — алюминиевый сплав с глубоким анодированием; материал губок захвата — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DHPS-25-A-NC?

DHPS — параллельный захват; 25 — типоразмер: 25 мм; A — опрос положения: для датчиков положения; NC — удержание усилия захвата: на смыкание.

06Какие исполнения есть в серии DHPS, кроме DHPS-25-A-NC?

В серии «Параллельный захват DHPS» — 16 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DHPS-25-A-NC?

В блоке «Принадлежности» на этой странице: датчики и кабели (6), подключение воздуха (24). Например: SMT-8G-PS-24V-E-0,3Q-M8D, QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

08Есть ли на DHPS-25-A-NC документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DHPS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DHPS-25-A-NC и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DHPS-25-A-NC в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DHPS-25-A-NC — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1254051; ввоз официальный, с грузовой таможенной декларацией.
