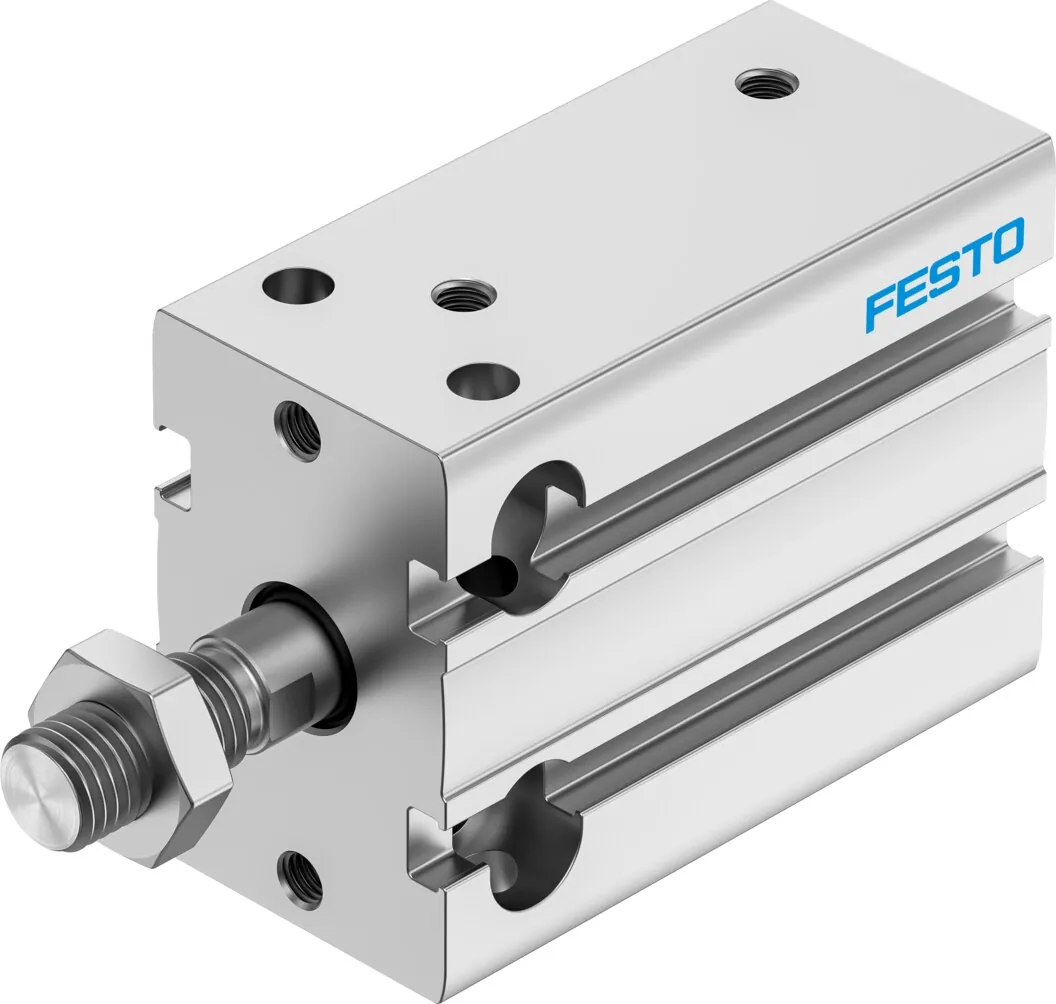

FestoКомпактный цилиндр

DPDM-25-20-PA

GTIN 4052568292416 Оригинал Festo

Компактный цилиндр Festo DPDM-25-20-PA: 25 мм; 20 мм; m5; двустороннего действия.

Диаметр поршня
25 мм
Ход
20 мм
Присоединение
M5
Режим работы
Двустороннего действия
Положение при сборке
Любое
Масса
265 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня

Ход

Другой ход или опции — собрать в конфигураторе DPDM

Обозначение

Что означает DPDM-25-20-PA

  1. DPDMСерия

    Компактный цилиндр

  2. 25Диаметр поршня

    25 мм

  3. 20Ход

    20 мм

  4. PAФункция и опрос положения

    Одностороннего действия, тянущий; для датчиков положения

Характеристики

Технические данные DPDM-25-20-PA

Основные

Ход
20 мм
Диаметр поршня
25 мм
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Поршень; Шток; Корпус из профиля
Определение позиции
Для герконов
Варианты
Односторонний шток
Теоретическое усилие при 6 бар
295 Н
Теоретическое усилие при 6 бар, втягивание
247 Н
Теоретическое усилие при 6 бар, выдвижение
295 Н
Тип крепления
Со сквозным отверстием; с внутренней резьбой
Пневматическое присоединение
M5

Условия работы

Рабочее давление
1 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Класс чистоты помещения
Класс 6 по ISO
Температура окружающей среды
−10 … 80 °C

Масса

Перемещаемая масса при ходе 0 мм
58 г
Дополнительный коэффициент массы на 10 мм хода
6,5 г
Базовый вес на 0 мм хода
205 г
Дополнительный вес на 10 мм хода
33,5 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав
Материал уплотнений
TPE-U(PU)
Материал корпуса
Анодированный алюминий
Материал штока
Легированная сталь, нержавеющая

Принадлежности

Что подходит к DPDM-25-20-PA

По разделу «Принадлежности» каталога Festo — для размера 25. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели10
Подключение воздуха24
Крепление6

Документы

Документация

PDFТаблица данных DPDM-25-20-PAPDF · Festo · на русскомPDFКаталог Festo DPDMPDF · на английском · Festo, 2026DPDMВсе исполнения серии160 позиций, подбор по параметрам

FAQ

Частые вопросы

DPDM-25-20-PA: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DPDM-25-20-PA?

Компактный цилиндр Festo DPDM-25-20-PA, артикул 4829573: диаметр поршня — 25 мм; ход — 20 мм; присоединение — M5; режим работы — двустороннего действия; положение при сборке — любое; масса — 265 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают компактный цилиндр?

Когда мало места по длине: компактный цилиндр короче стандартного при том же диаметре поршня и ходе.

03При каком давлении и температуре работает DPDM-25-20-PA?

По таблице данных Festo: рабочее давление — 1 … 8 бар; температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DPDM-25-20-PA?

Материал крышки — алюминиевый сплав; материал уплотнений — TPE-U(PU); материал корпуса — анодированный алюминий; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DPDM-25-20-PA?

DPDM — компактный цилиндр; 25 — диаметр поршня: 25 мм; 20 — ход: 20 мм; PA — функция и опрос положения: одностороннего действия, тянущий, для датчиков положения.

06Какие исполнения есть в серии DPDM, кроме DPDM-25-20-PA?

В серии «Компактный цилиндр DPDM» — 160 позиций. У DPDM-25-20-PA: диаметр поршня — 25 мм; ход — 20 мм. Другие варианты (диаметр поршня: 6 мм, 10 мм, 16 мм, 20 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DPDM-25-20-PA?

В блоке «Принадлежности» на этой странице: датчики и кабели (10), подключение воздуха (24), крепление (6). Например: SMT-10M-PS-24V-E-0,3-L-M8D, QSM-M5-6, AD-M10X1,25-1/4. Подобраны по каталогу Festo для этого размера.

08Есть ли на DPDM-25-20-PA документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DPDM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DPDM-25-20-PA и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DPDM-25-20-PA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DPDM-25-20-PA — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4829573; ввоз официальный, с грузовой таможенной декларацией.
