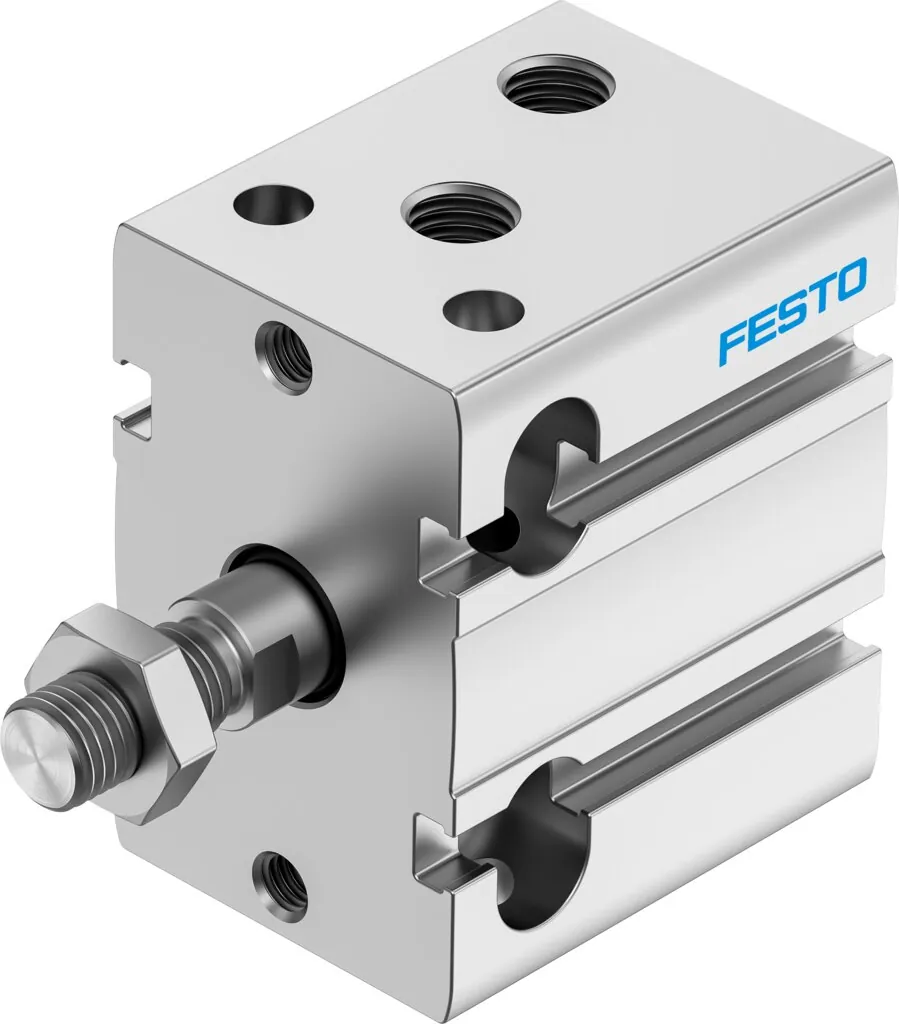

FestoКомпактный цилиндр

DPDM-32-5-PA

GTIN 4052568292133 Оригинал Festo

Компактный цилиндр Festo DPDM-32-5-PA: 32 мм; 5 мм; g1/8; двустороннего действия.

Диаметр поршня
32 мм
Ход
5 мм
Присоединение
G1/8
Режим работы
Двустороннего действия
Положение при сборке
Любое
Масса
323 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ход

Режим работы

Другой ход или опции — собрать в конфигураторе DPDM

Обозначение

Что означает DPDM-32-5-PA

  1. DPDMСерия

    Компактный цилиндр

  2. 32Диаметр поршня

    32 мм

  3. 5Ход

    5 мм

  4. PAФункция и опрос положения

    Одностороннего действия, тянущий; для датчиков положения

Характеристики

Технические данные DPDM-32-5-PA

Основные

Ход
5 мм
Диаметр поршня
32 мм
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Поршень; Шток; Корпус из профиля
Определение позиции
Для герконов
Варианты
Односторонний шток
Теоретическое усилие при 6 бар
483 Н
Теоретическое усилие при 6 бар, втягивание
415 Н
Теоретическое усилие при 6 бар, выдвижение
483 Н
Тип крепления
Со сквозным отверстием; с внутренней резьбой
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
1 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Класс чистоты помещения
Класс 6 по ISO
Температура окружающей среды
−10 … 80 °C

Масса

Перемещаемая масса при ходе 0 мм
85 г
Дополнительный коэффициент массы на 10 мм хода
9 г
Базовый вес на 0 мм хода
307 г
Дополнительный вес на 10 мм хода
51 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав
Материал уплотнений
TPE-U(PU)
Материал корпуса
Анодированный алюминий
Материал штока
Легированная сталь, нержавеющая

Принадлежности

Что подходит к DPDM-32-5-PA

По разделу «Принадлежности» каталога Festo — для размера 32. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели10
Подключение воздуха24
Крепление6

Документы

Документация

PDFТаблица данных DPDM-32-5-PAPDF · Festo · на русскомPDFКаталог Festo DPDMPDF · на английском · Festo, 2026DPDMВсе исполнения серии160 позиций, подбор по параметрам

FAQ

Частые вопросы

DPDM-32-5-PA: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DPDM-32-5-PA?

Компактный цилиндр Festo DPDM-32-5-PA, артикул 4828435: диаметр поршня — 32 мм; ход — 5 мм; присоединение — G1/8; режим работы — двустороннего действия; положение при сборке — любое; масса — 323 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают компактный цилиндр?

Когда мало места по длине: компактный цилиндр короче стандартного при том же диаметре поршня и ходе.

03При каком давлении и температуре работает DPDM-32-5-PA?

По таблице данных Festo: рабочее давление — 1 … 8 бар; температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DPDM-32-5-PA?

Материал крышки — алюминиевый сплав; материал уплотнений — TPE-U(PU); материал корпуса — анодированный алюминий; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DPDM-32-5-PA?

DPDM — компактный цилиндр; 32 — диаметр поршня: 32 мм; 5 — ход: 5 мм; PA — функция и опрос положения: одностороннего действия, тянущий, для датчиков положения.

06Какие исполнения есть в серии DPDM, кроме DPDM-32-5-PA?

В серии «Компактный цилиндр DPDM» — 160 позиций. У DPDM-32-5-PA: ход — 5 мм; режим работы — двустороннего действия. Другие варианты (ход: 10 мм, 15 мм, 20 мм, 25 мм, 30 мм, 40 мм, 50 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DPDM-32-5-PA?

В блоке «Принадлежности» на этой странице: датчики и кабели (10), подключение воздуха (24), крепление (6). Например: SMT-10M-PS-24V-E-0,3-L-M8D, QS-G1/8-8, AD-M10X1,25-1/4. Подобраны по каталогу Festo для этого размера.

08Есть ли на DPDM-32-5-PA документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DPDM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DPDM-32-5-PA и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DPDM-32-5-PA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DPDM-32-5-PA — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4828435; ввоз официальный, с грузовой таможенной декларацией.
