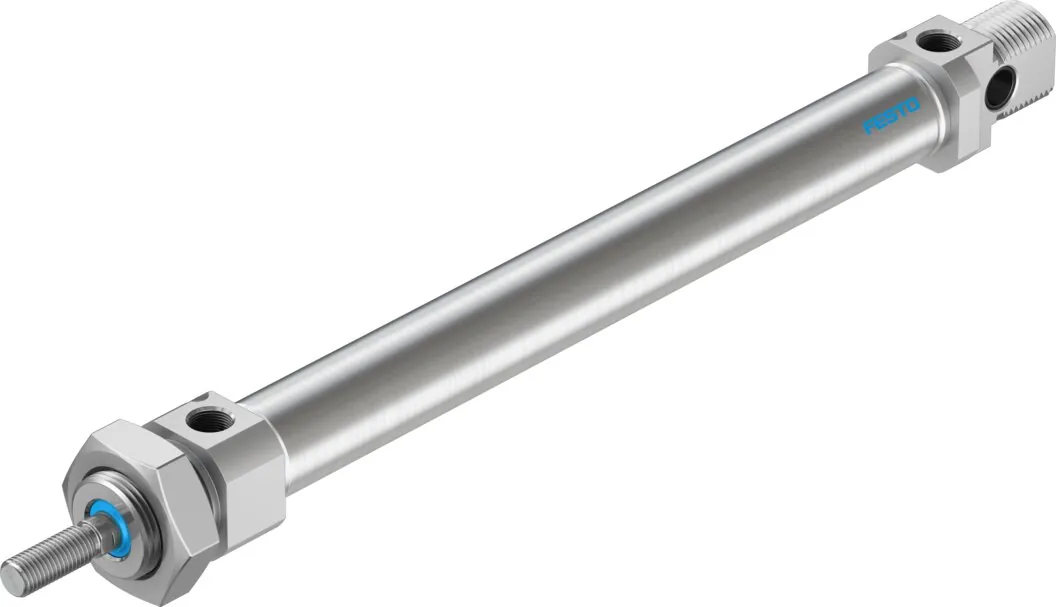

FestoКруглый пневмоцилиндр

DSNU-20-160-PPV-A

GTIN 4052568003388 Оригинал Festo

DSNU-20-160-PPV-A — круглый пневмоцилиндр Festo с поршнем 20 мм и ходом 160 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 188,5 Н на выдвижение и 158,3 Н на втягивание.

Диаметр поршня
20 мм
Ход
160 мм
Усилие при 6 бар
188,5 Н
Присоединение
G1/8
Резьба штока
M8
Масса
302 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Другой ход или опции — собрать в конфигураторе DSNU

Обозначение

Что означает DSNU-20-160-PPV-A

  1. DSNUСерия

    Круглый пневмоцилиндр

  2. 20Диаметр поршня

    20 мм

  3. 160Ход

    160 мм

  4. PPVДемпфирование

    Регулируемое пневматическое демпфирование с двух сторон

  5. AОпрос положения

    С помощью датчиков положения

Характеристики

Технические данные DSNU-20-160-PPV-A

Основные

Ход
160 мм
Диаметр поршня
20 мм
Резьба на штоке
M8
Демпфирование
PPV: регулируемое пневматическое демпфирование с обеих сторон
Положение при сборке
Любое
Соответствует стандарту
CETOP RP 52 P; ISO 6432
Конец штока
Наружная резьба
Тип конструкции
Поршень; Шток; Корпус цилиндра
Определение позиции
Для герконов
Варианты
Односторонний шток
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
0,2 Дж
Длина демпфирования
15 мм
Теоретическое усилие при 6 бар, втягивание
158,3 Н
Теоретическое усилие при 6 бар, выдвижение
188,5 Н
Тип крепления
С принадлежностями
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Класс чистоты помещения
Класс 6 по ISO
Температура окружающей среды
−20 … 80 °C

Масса

Масса изделия
302 г
Перемещаемая масса при ходе 0 мм
44 г
Дополнительный коэффициент массы на 10 мм хода
4 г
Базовый вес на 0 мм хода
186,8 г
Дополнительный вес на 10 мм хода
7,2 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав; нейтральное анодирование
Материал уплотнений
NBR; TPE-U(PU)
Материал штока
Легированная сталь, нержавеющая
Материал колбы цилиндра
Легированная сталь, нержавеющая

По DIN ISO 6432, для бесконтактного опроса. Различные возможности крепления без и с дополнительными элементами крепления. С регулируемым демпфированием в конечных положениях.

Принадлежности

Что подходит к DSNU-20-160-PPV-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DSNU-20-160-PPV-APDF · Festo · на русскомPDFКаталог серий DSNU и ESNUPDF · на русскомDSNUВсе исполнения серии412 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DSNU-20-160-PPV-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DSNU-20-160-PPV-A?

Круглый пневмоцилиндр Festo DSNU-20-160-PPV-A, артикул 19241: диаметр поршня — 20 мм; ход — 160 мм; усилие при 6 бар — 188,5 Н; присоединение — G1/8; резьба штока — M8; масса — 302 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое круглый цилиндр?

Пневмоцилиндр с корпусом из круглой трубы, без профиля и стяжных шпилек. Его выбирают для небольших диаметров поршня, когда важны малые габариты и масса.

03При каком давлении и температуре работает DSNU-20-160-PPV-A?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DSNU-20-160-PPV-A?

Материал крышки — алюминиевый сплав, нейтральное анодирование; материал уплотнений — NBR, TPE-U(PU); материал штока — легированная сталь, нержавеющая; материал колбы цилиндра — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DSNU-20-160-PPV-A?

DSNU — круглый пневмоцилиндр; 20 — диаметр поршня: 20 мм; 160 — ход: 160 мм; PPV — демпфирование: регулируемое пневматическое демпфирование с двух сторон; A — опрос положения: с помощью датчиков положения.

06Какие исполнения есть в серии DSNU, кроме DSNU-20-160-PPV-A?

В серии «Круглые пневмоцилиндры DSNU» — 412 позиций. У DSNU-20-160-PPV-A: диаметр поршня — 20 мм; ход — 160 мм; исполнение — PPV-A (регулируемое демпфирование, с опросом положения). Другие варианты (диаметр поршня: 8, 10, 12, 16, 25, 32, 40, 50 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DSNU-20-160-PPV-A?

В блоке «Принадлежности» на этой странице: крепление цилиндра (6), крепление с защитой от коррозии (4), наконечники штока (6), датчики положения (8), крепление датчиков (1), дроссели с обратным клапаном (8). Например: HBN-20/25X1, CRHBN-20/25X1, SGS-M8, SMT-8M-A-NS-24V-E-0,3-M8D, SMBR-8-20. Подобраны по каталогу Festo для этого размера.

08Есть ли на DSNU-20-160-PPV-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серий DSNU и ESNU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить DSNU-20-160-PPV-A, если нужен другой ход?

В серии DSNU с поршнем 20 мм в этом исполнении есть ходы от 10 до 320 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит DSNU-20-160-PPV-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DSNU-20-160-PPV-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11DSNU-20-160-PPV-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 19241; ввоз официальный, с грузовой таможенной декларацией.
