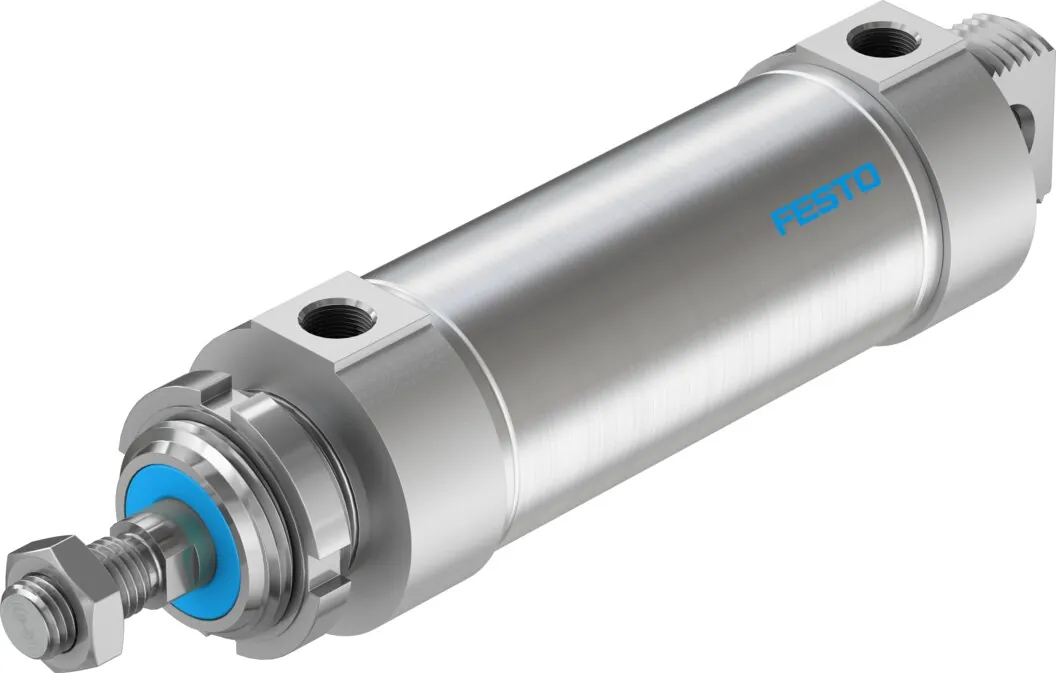

FestoКруглый пневмоцилиндр

DSNU-63-100-PPV-A

GTIN 4052568159023 Оригинал Festo

DSNU-63-100-PPV-A — круглый пневмоцилиндр Festo с поршнем 63 мм и ходом 100 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 1870,3 Н на выдвижение и 1681,9 Н на втягивание.

Диаметр поршня
63 мм
Ход
100 мм
Усилие при 6 бар
1870,3 Н
Присоединение
G3/8
Резьба штока
M16x1,5
Масса
1,89 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Другой ход или опции — собрать в конфигураторе DSNU

Обозначение

Что означает DSNU-63-100-PPV-A

  1. DSNUСерия

    Круглый пневмоцилиндр

  2. 63Диаметр поршня

    63 мм

  3. 100Ход

    100 мм

  4. PPVДемпфирование

    Регулируемое пневматическое демпфирование с двух сторон

  5. AОпрос положения

    С помощью датчиков положения

Характеристики

Технические данные DSNU-63-100-PPV-A

Основные

Ход
100 мм
Диаметр поршня
63 мм
Резьба на штоке
M16x1,5
Демпфирование
PPV: регулируемое пневматическое демпфирование с обеих сторон
Положение при сборке
Любое
Тип конструкции
Поршень; Шток; Корпус цилиндра
Определение позиции
Для герконов
Режим работы
Двустороннего действия
Длина демпфирования
21 мм
Теоретическое усилие при 6 бар, втягивание
1681,9 Н
Теоретическое усилие при 6 бар, выдвижение
1870,3 Н
Тип крепления
С принадлежностями
Пневматическое присоединение
G3/8

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Перемещаемая масса
709 г
Вес продукта
1885 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав
Материал уплотнений
NBR; TPE-U(PU)
Материал штока
Легированная сталь
Материал колбы цилиндра
Легированная сталь, нержавеющая

С опросом положений, регулируемым демпфированием в конечных положениях. Различные опции монтажа, с дополнительными монтажными элементами или без них.

Принадлежности

Что подходит к DSNU-63-100-PPV-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DSNU-63-100-PPV-APDF · Festo · на русскомPDFКаталог серий DSNU и ESNUPDF · на русскомDSNUВсе исполнения серии412 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DSNU-63-100-PPV-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DSNU-63-100-PPV-A?

Круглый пневмоцилиндр Festo DSNU-63-100-PPV-A, артикул 196054: диаметр поршня — 63 мм; ход — 100 мм; усилие при 6 бар — 1870,3 Н; присоединение — G3/8; резьба штока — M16x1,5; масса — 1,89 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое круглый цилиндр?

Пневмоцилиндр с корпусом из круглой трубы, без профиля и стяжных шпилек. Его выбирают для небольших диаметров поршня, когда важны малые габариты и масса.

03При каком давлении и температуре работает DSNU-63-100-PPV-A?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DSNU-63-100-PPV-A?

Материал крышки — алюминиевый сплав; материал уплотнений — NBR, TPE-U(PU); материал штока — легированная сталь; материал колбы цилиндра — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DSNU-63-100-PPV-A?

DSNU — круглый пневмоцилиндр; 63 — диаметр поршня: 63 мм; 100 — ход: 100 мм; PPV — демпфирование: регулируемое пневматическое демпфирование с двух сторон; A — опрос положения: с помощью датчиков положения.

06Какие исполнения есть в серии DSNU, кроме DSNU-63-100-PPV-A?

В серии «Круглые пневмоцилиндры DSNU» — 412 позиций. У DSNU-63-100-PPV-A: диаметр поршня — 63 мм; ход — 100 мм; исполнение — PPV-A (регулируемое демпфирование, с опросом положения). Другие варианты (диаметр поршня: 8, 10, 12, 16, 20, 25, 32, 40 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DSNU-63-100-PPV-A?

В блоке «Принадлежности» на этой странице: крепление цилиндра (7), крепление с защитой от коррозии (3), наконечники штока (9), датчики положения (8), крепление датчиков (1), дроссели с обратным клапаном (3). Например: HBN-63X2, CRH-63, SGS-M16X1,5, SMT-8M-A-NS-24V-E-0,3-M8D, SMBR-8-63. Подобраны по каталогу Festo для этого размера.

08Есть ли на DSNU-63-100-PPV-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серий DSNU и ESNU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить DSNU-63-100-PPV-A, если нужен другой ход?

В серии DSNU с поршнем 63 мм в этом исполнении есть ходы от 25 до 320 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит DSNU-63-100-PPV-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DSNU-63-100-PPV-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11DSNU-63-100-PPV-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 196054; ввоз официальный, с грузовой таможенной декларацией.
