FestoЦилиндр на шарнирах

DW-80-150-Y-A

GTIN 4052568204136 Оригинал Festo

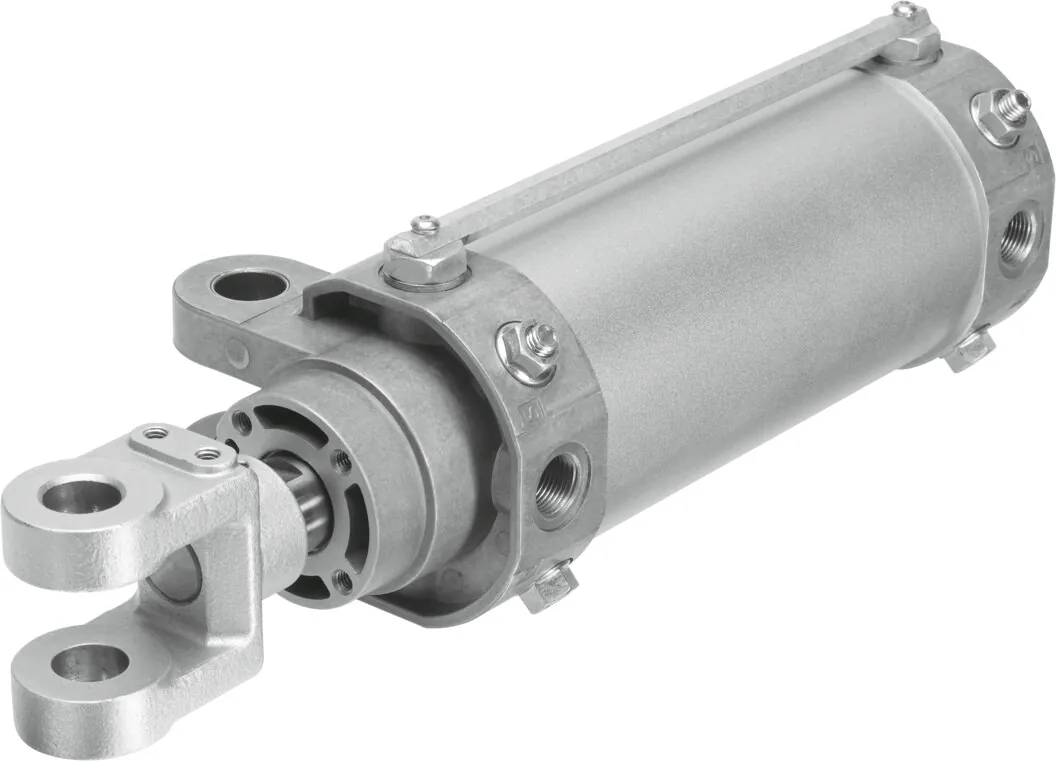

DW-80-150-Y-A — цилиндр на шарнирах Festo с поршнем 80 мм и ходом 150 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 3016 Н на выдвижение и 2721 Н на втягивание.

Диаметр поршня
80 мм
Ход
150 мм
Усилие при 6 бар
3016 Н
Присоединение
Rc3/8
Резьба штока
M20x1,5
Масса
5,16 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ход, мм

Исполнение

Обозначение

Что означает DW-80-150-Y-A

  1. DWСерия

    Цилиндр на шарнирах

  2. 80Диаметр поршня

    80 мм

  3. 150Ход

    150 мм

  4. YКонец штока

    С вилкой на штоке

  5. AОпрос положения

    С магнитом и рейкой для датчиков

Характеристики

Технические данные DW-80-150-Y-A

Основные

Ход
150 мм
Диаметр поршня
80 мм
Резьба на штоке
M20x1,5
Расстояние вилкообразной головки до поворотного крепежа
28 мм
Демпфирование
PPV: регулируемое пневматическое демпфирование с обеих сторон
Положение при сборке
Любое
Тип конструкции
Поршень; Шток с вилкообразной головкой; Качающееся крепление на передней крышке; Корпус цилиндра
Регулировка скорости
Встроенный дроссель с обеих сторон
Определение позиции
Для герконов
Конец штока
Внешняя резьба с вилкообразной головкой
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
1,8 Дж
Длина демпфирования
30 мм
Теоретическое усилие при 6 бар, втягивание
2721 Н
Теоретическое усилие при 6 бар, выдвижение
3016 Н
Альтернативные соединения
См. чертеж
Тип крепления
С качающимся креплением на передней крышке; с принадлежностями
Пневматическое присоединение
Rc3/8

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Масса изделия
5,16 кг
Перемещаемая масса при ходе 0 мм
1651 г
Дополнительный коэффициент массы на 10 мм хода
39 г
Базовый вес на 0 мм хода
4185 г
Дополнительный вес на 10 мм хода
65 г

Материалы

Материал шарнира штока
Стальное литье; Закаленная сталь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал скребка
Бронза
Материал крышки
Алюминиевое литье под давление; Анодированный
Материал уплотнений
NBR
Материал штока
Закаленная сталь; твердое хромирование
Материал колбы цилиндра
Алюминиевый сплав; Анодированный

Принадлежности

Что подходит к DW-80-150-Y-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DW-80-150-Y-APDF · Festo · на русскомPDFКаталог серии DWPDF · на английском · Festo, 2026DWВсе исполнения серии30 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DW-80-150-Y-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DW-80-150-Y-A?

Цилиндр на шарнирах Festo DW-80-150-Y-A, артикул 557913: диаметр поршня — 80 мм; ход — 150 мм; усилие при 6 бар — 3016 Н; присоединение — Rc3/8; резьба штока — M20x1,5; масса — 5,16 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DW-80-150-Y-A?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен DW-80-150-Y-A?

Материал шарнира штока — стальное литье, закаленная сталь; материал скребка — бронза; материал крышки — алюминиевое литье под давление, анодированный; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение DW-80-150-Y-A?

DW — цилиндр на шарнирах; 80 — диаметр поршня: 80 мм; 150 — ход: 150 мм; Y — конец штока: с вилкой на штоке; A — опрос положения: с магнитом и рейкой для датчиков.

05Какие исполнения есть в серии DW, кроме DW-80-150-Y-A?

В серии «Цилиндр на шарнирах DW» — 30 позиций. У DW-80-150-Y-A: ход — 150 мм; исполнение — Y-A (с магнитом и рейкой для датчиков, резьба Rc). Другие варианты (ход: 50, 75, 100, 125) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к DW-80-150-Y-A?

В блоке «Принадлежности» на этой странице: датчики положения (6). Например: SMT-8M-A-NS-24V-E-0,3-M8D. Подобраны по каталогу Festo для этого размера.

07Есть ли на DW-80-150-Y-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DW; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Чем заменить DW-80-150-Y-A, если нужен другой ход?

В серии DW с поршнем 80 мм в этом исполнении есть ходы от 50 до 150 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

09Сколько стоит DW-80-150-Y-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DW-80-150-Y-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DW-80-150-Y-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 557913; ввоз официальный, с грузовой таможенной декларацией.
