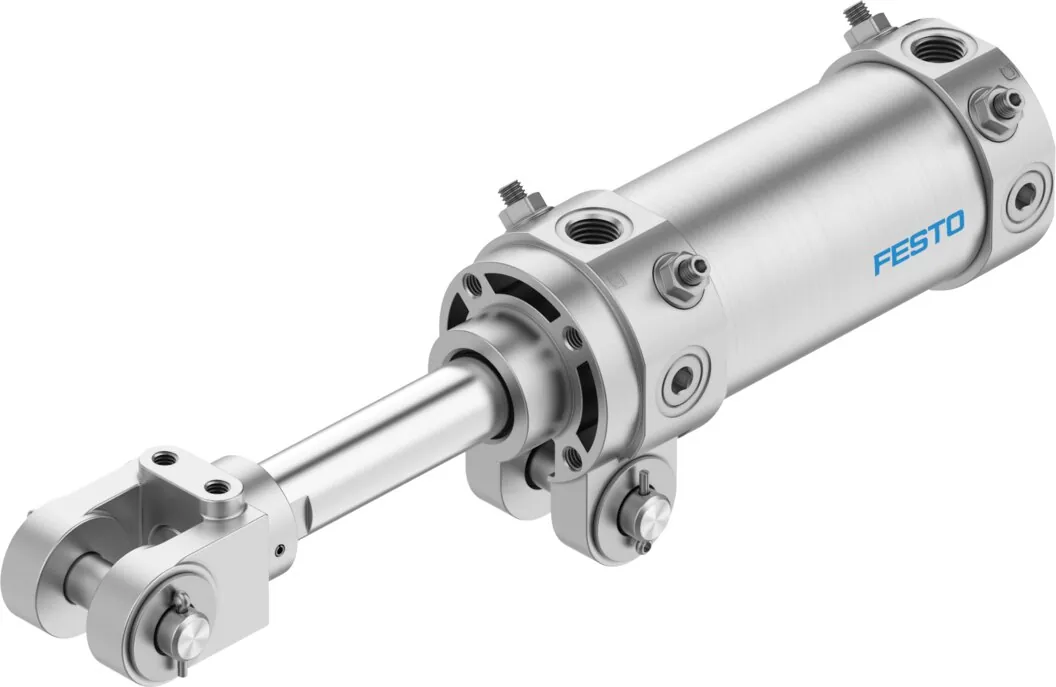

FestoЦилиндр на шарнирах

DWA-50-75-Y-AB

GTIN 4052568191566 Оригинал Festo

DWA-50-75-Y-AB — цилиндр на шарнирах Festo с поршнем 50 мм и ходом 75 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 1178 Н на выдвижение и 990 Н на втягивание.

Диаметр поршня
50 мм
Ход
75 мм
Усилие при 6 бар
1178 Н
Присоединение
Rc1/4
Резьба штока
M16x1,5
Масса
1,55 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает DWA-50-75-Y-AB

  1. DWAСерия и ширина паза вилки

    Цилиндр на шарнирах; 16 мм

  2. 50Диаметр поршня

    50 мм

  3. 75Ход

    75 мм

  4. YКонец штока

    С вилкой на штоке

  5. ABОпрос положения

    С магнитом

Характеристики

Технические данные DWA-50-75-Y-AB

Основные

Ход
75 мм
Диаметр поршня
50 мм
Резьба на штоке
M16x1,5
Расстояние вилкообразной головки до поворотного крепежа
16 мм
Демпфирование
PPV: регулируемое пневматическое демпфирование с обеих сторон
Положение при сборке
Любое
Тип конструкции
Поршень; Шток с вилкообразной головкой; Качающееся крепление на передней крышке; Корпус цилиндра
Регулировка скорости
Встроенный дроссель с обеих сторон
Определение позиции
Для герконов
Конец штока
Внешняя резьба с вилкообразной головкой
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
0,7 Дж
Длина демпфирования
20 мм
Теоретическое усилие при 6 бар, втягивание
990 Н
Теоретическое усилие при 6 бар, выдвижение
1178 Н
Альтернативные соединения
См. чертеж
Тип крепления
С качающимся креплением на передней крышке; с принадлежностями
Пневматическое присоединение
Rc1/4

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Масса изделия
1,55 кг
Перемещаемая масса при ходе 0 мм
664 г
Дополнительный коэффициент массы на 10 мм хода
25 г
Базовый вес на 0 мм хода
1338 г
Дополнительный вес на 10 мм хода
37 г

Материалы

Материал шарнира штока
Стальное литье; Закаленная сталь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал скребка
Бронза
Материал крышки
Алюминиевое литье под давление; Анодированный
Материал уплотнений
NBR
Материал штока
Закаленная сталь; твердое хромирование
Материал колбы цилиндра
Алюминиевый сплав; Анодированный

Принадлежности

Что подходит к DWA-50-75-Y-AB

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DWA-50-75-Y-ABPDF · Festo · на русскомPDFКаталог серии DWAPDF · на английском · Festo, 2026DWAВсе исполнения серии60 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DWA-50-75-Y-AB: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DWA-50-75-Y-AB?

Цилиндр на шарнирах Festo DWA-50-75-Y-AB, артикул 549744: диаметр поршня — 50 мм; ход — 75 мм; усилие при 6 бар — 1178 Н; присоединение — Rc1/4; резьба штока — M16x1,5; масса — 1,55 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DWA-50-75-Y-AB?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен DWA-50-75-Y-AB?

Материал шарнира штока — стальное литье, закаленная сталь; материал скребка — бронза; материал крышки — алюминиевое литье под давление, анодированный; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение DWA-50-75-Y-AB?

DWA — серия и ширина паза вилки: цилиндр на шарнирах, 16 мм; 50 — диаметр поршня: 50 мм; 75 — ход: 75 мм; Y — конец штока: с вилкой на штоке; AB — опрос положения: с магнитом.

05Какие исполнения есть в серии DWA, кроме DWA-50-75-Y-AB?

В серии «Цилиндр на шарнирах DWA» — 60 позиций. У DWA-50-75-Y-AB: диаметр поршня — 50 мм; ход — 75 мм; исполнение — Y-AB (с магнитом, резьба Rc). Другие варианты (диаметр поршня: 63) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к DWA-50-75-Y-AB?

В блоке «Принадлежности» на этой странице: датчики положения (6). Например: SMT-8M-A-NS-24V-E-0,3-M8D. Подобраны по каталогу Festo для этого размера.

07Есть ли на DWA-50-75-Y-AB документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DWA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Чем заменить DWA-50-75-Y-AB, если нужен другой ход?

В серии DWA с поршнем 50 мм в этом исполнении есть ходы от 50 до 150 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

09Сколько стоит DWA-50-75-Y-AB и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DWA-50-75-Y-AB в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DWA-50-75-Y-AB — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 549744; ввоз официальный, с грузовой таможенной декларацией.
