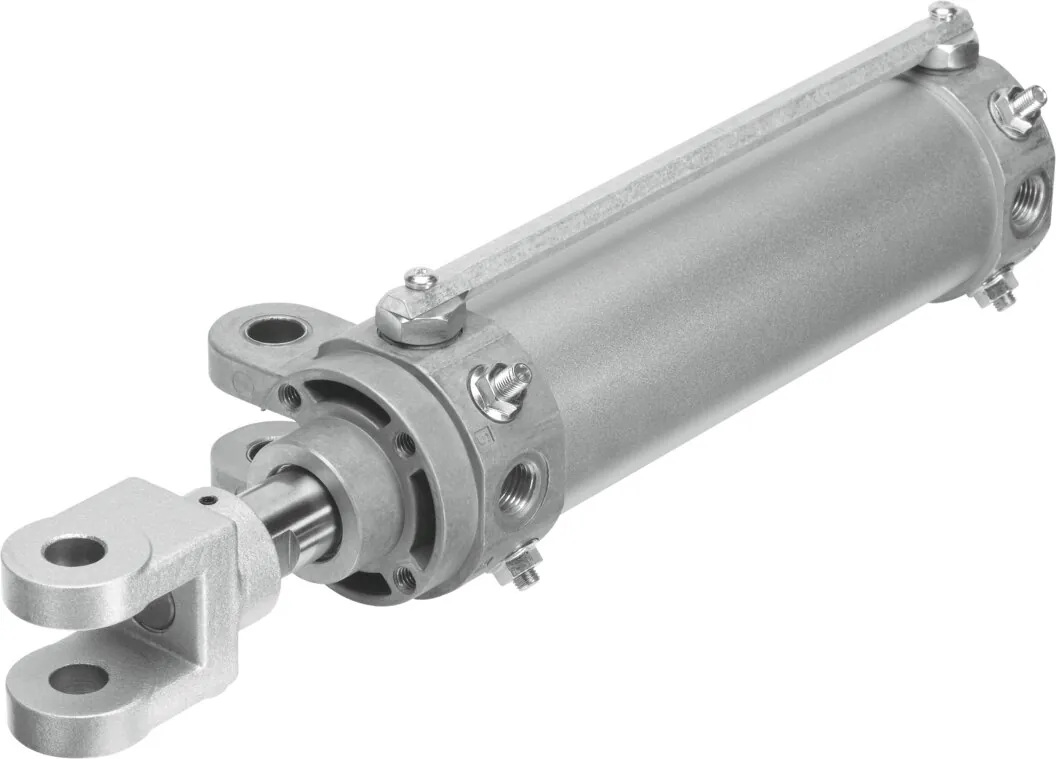

FestoЦилиндр на шарнирах

DWB-50-50-Y-A-G

GTIN 4052568212797 Оригинал Festo

DWB-50-50-Y-A-G — цилиндр на шарнирах Festo с поршнем 50 мм и ходом 50 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 1178 Н на выдвижение и 990 Н на втягивание.

Диаметр поршня
50 мм
Ход
50 мм
Усилие при 6 бар
1178 Н
Присоединение
G1/4
Резьба штока
M16x1,5
Масса
1,55 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает DWB-50-50-Y-A-G

  1. DWBСерия и ширина паза вилки

    Цилиндр на шарнирах; 19,5 мм

  2. 50Диаметр поршня

    50 мм

  3. 50Ход

    50 мм

  4. YКонец штока

    С вилкой на штоке

  5. AОпрос положения

    С магнитом и рейкой для датчиков

  6. GПневматическое присоединение

    Резьба G

Характеристики

Технические данные DWB-50-50-Y-A-G

Основные

Ход
50 мм
Диаметр поршня
50 мм
Резьба на штоке
M16x1,5
Расстояние вилкообразной головки до поворотного крепежа
19,5 мм
Демпфирование
PPV: регулируемое пневматическое демпфирование с обеих сторон
Положение при сборке
Любое
Тип конструкции
Поршень; Шток с вилкообразной головкой; Качающееся крепление на передней крышке; Корпус цилиндра
Регулировка скорости
Встроенный дроссель с обеих сторон
Определение позиции
Для герконов
Конец штока
Внешняя резьба с вилкообразной головкой
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
0,7 Дж
Длина демпфирования
20 мм
Теоретическое усилие при 6 бар, втягивание
990 Н
Теоретическое усилие при 6 бар, выдвижение
1178 Н
Альтернативные соединения
См. чертеж
Тип крепления
С качающимся креплением на передней крышке; с принадлежностями
Пневматическое присоединение
G1/4

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Масса изделия
1,55 кг
Перемещаемая масса при ходе 0 мм
664 г
Дополнительный коэффициент массы на 10 мм хода
25 г
Базовый вес на 0 мм хода
1338 г
Дополнительный вес на 10 мм хода
37 г

Материалы

Материал шарнира штока
Стальное литье; Закаленная сталь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал скребка
Бронза
Материал крышки
Алюминиевое литье под давление; Анодированный
Материал уплотнений
NBR
Материал штока
Закаленная сталь; твердое хромирование
Материал колбы цилиндра
Алюминиевый сплав; Анодированный

Принадлежности

Что подходит к DWB-50-50-Y-A-G

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DWB-50-50-Y-A-GPDF · Festo · на русскомPDFКаталог серии DWBPDF · на английском · Festo, 2026DWBВсе исполнения серии60 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DWB-50-50-Y-A-G: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DWB-50-50-Y-A-G?

Цилиндр на шарнирах Festo DWB-50-50-Y-A-G, артикул 565736: диаметр поршня — 50 мм; ход — 50 мм; усилие при 6 бар — 1178 Н; присоединение — G1/4; резьба штока — M16x1,5; масса — 1,55 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DWB-50-50-Y-A-G?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен DWB-50-50-Y-A-G?

Материал шарнира штока — стальное литье, закаленная сталь; материал скребка — бронза; материал крышки — алюминиевое литье под давление, анодированный; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение DWB-50-50-Y-A-G?

DWB — серия и ширина паза вилки: цилиндр на шарнирах, 19,5 мм; 50 — диаметр поршня: 50 мм; 50 — ход: 50 мм; Y — конец штока: с вилкой на штоке; A — опрос положения: с магнитом и рейкой для датчиков; G — пневматическое присоединение: резьба G.

05Какие исполнения есть в серии DWB, кроме DWB-50-50-Y-A-G?

В серии «Цилиндр на шарнирах DWB» — 60 позиций. У DWB-50-50-Y-A-G: диаметр поршня — 50 мм; ход — 50 мм; исполнение — Y-A-G (с магнитом и рейкой для датчиков, резьба G). Другие варианты (диаметр поршня: 63) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к DWB-50-50-Y-A-G?

В блоке «Принадлежности» на этой странице: датчики положения (6). Например: SMT-8M-A-NS-24V-E-0,3-M8D. Подобраны по каталогу Festo для этого размера.

07Есть ли на DWB-50-50-Y-A-G документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DWB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Чем заменить DWB-50-50-Y-A-G, если нужен другой ход?

В серии DWB с поршнем 50 мм в этом исполнении есть ходы от 50 до 150 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

09Сколько стоит DWB-50-50-Y-A-G и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DWB-50-50-Y-A-G в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DWB-50-50-Y-A-G — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 565736; ввоз официальный, с грузовой таможенной декларацией.
