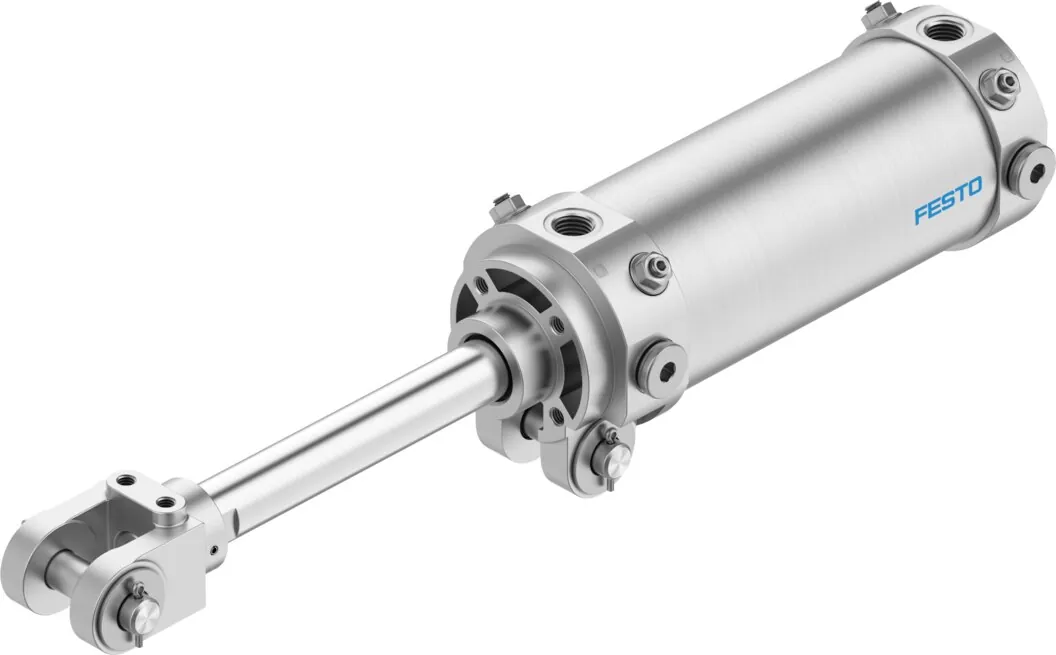

FestoЦилиндр на шарнирах

DWC-63-100-Y-A-G

GTIN 4052568218522 Оригинал Festo

DWC-63-100-Y-A-G — цилиндр на шарнирах Festo с поршнем 63 мм и ходом 100 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 1870 Н на выдвижение и 1682 Н на втягивание.

Диаметр поршня
63 мм
Ход
100 мм
Усилие при 6 бар
1870 Н
Присоединение
G1/4
Резьба штока
M16x1,5
Масса
2,02 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает DWC-63-100-Y-A-G

  1. DWCСерия и ширина паза вилки

    Цилиндр на шарнирах; 16,5 мм

  2. 63Диаметр поршня

    63 мм

  3. 100Ход

    100 мм

  4. YКонец штока

    С вилкой на штоке

  5. AОпрос положения

    С магнитом и рейкой для датчиков

  6. GПневматическое присоединение

    Резьба G

Характеристики

Технические данные DWC-63-100-Y-A-G

Основные

Ход
100 мм
Диаметр поршня
63 мм
Резьба на штоке
M16x1,5
Расстояние вилкообразной головки до поворотного крепежа
16,5 мм
Демпфирование
PPV: регулируемое пневматическое демпфирование с обеих сторон
Положение при сборке
Любое
Тип конструкции
Поршень; Шток с вилкообразной головкой; Качающееся крепление на передней крышке; Корпус цилиндра
Регулировка скорости
Встроенный дроссель с обеих сторон
Определение позиции
Для герконов
Конец штока
Внешняя резьба с вилкообразной головкой
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
1,3 Дж
Длина демпфирования
20 мм
Теоретическое усилие при 6 бар, втягивание
1682 Н
Теоретическое усилие при 6 бар, выдвижение
1870 Н
Альтернативные соединения
См. чертеж
Тип крепления
С качающимся креплением на передней крышке; с принадлежностями
Пневматическое присоединение
G1/4

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Масса изделия
2,02 кг
Перемещаемая масса при ходе 0 мм
741 г
Дополнительный коэффициент массы на 10 мм хода
25 г
Базовый вес на 0 мм хода
1600 г
Дополнительный вес на 10 мм хода
42 г

Материалы

Материал шарнира штока
Стальное литье; Закаленная сталь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал скребка
Бронза
Материал крышки
Алюминиевое литье под давление; Анодированный
Материал уплотнений
NBR
Материал штока
Закаленная сталь; твердое хромирование
Материал колбы цилиндра
Алюминиевый сплав; Анодированный

Принадлежности

Что подходит к DWC-63-100-Y-A-G

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DWC-63-100-Y-A-GPDF · Festo · на русскомPDFКаталог серии DWCPDF · на английском · Festo, 2026DWCВсе исполнения серии60 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DWC-63-100-Y-A-G: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DWC-63-100-Y-A-G?

Цилиндр на шарнирах Festo DWC-63-100-Y-A-G, артикул 572363: диаметр поршня — 63 мм; ход — 100 мм; усилие при 6 бар — 1870 Н; присоединение — G1/4; резьба штока — M16x1,5; масса — 2,02 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DWC-63-100-Y-A-G?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен DWC-63-100-Y-A-G?

Материал шарнира штока — стальное литье, закаленная сталь; материал скребка — бронза; материал крышки — алюминиевое литье под давление, анодированный; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение DWC-63-100-Y-A-G?

DWC — серия и ширина паза вилки: цилиндр на шарнирах, 16,5 мм; 63 — диаметр поршня: 63 мм; 100 — ход: 100 мм; Y — конец штока: с вилкой на штоке; A — опрос положения: с магнитом и рейкой для датчиков; G — пневматическое присоединение: резьба G.

05Какие исполнения есть в серии DWC, кроме DWC-63-100-Y-A-G?

В серии «Цилиндр на шарнирах DWC» — 60 позиций. У DWC-63-100-Y-A-G: диаметр поршня — 63 мм; ход — 100 мм; исполнение — Y-A-G (с магнитом и рейкой для датчиков, резьба G). Другие варианты (диаметр поршня: 50) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к DWC-63-100-Y-A-G?

В блоке «Принадлежности» на этой странице: датчики положения (6). Например: SMT-8M-A-NS-24V-E-0,3-M8D. Подобраны по каталогу Festo для этого размера.

07Есть ли на DWC-63-100-Y-A-G документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DWC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Чем заменить DWC-63-100-Y-A-G, если нужен другой ход?

В серии DWC с поршнем 63 мм в этом исполнении есть ходы от 50 до 150 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

09Сколько стоит DWC-63-100-Y-A-G и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DWC-63-100-Y-A-G в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DWC-63-100-Y-A-G — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 572363; ввоз официальный, с грузовой таможенной декларацией.
