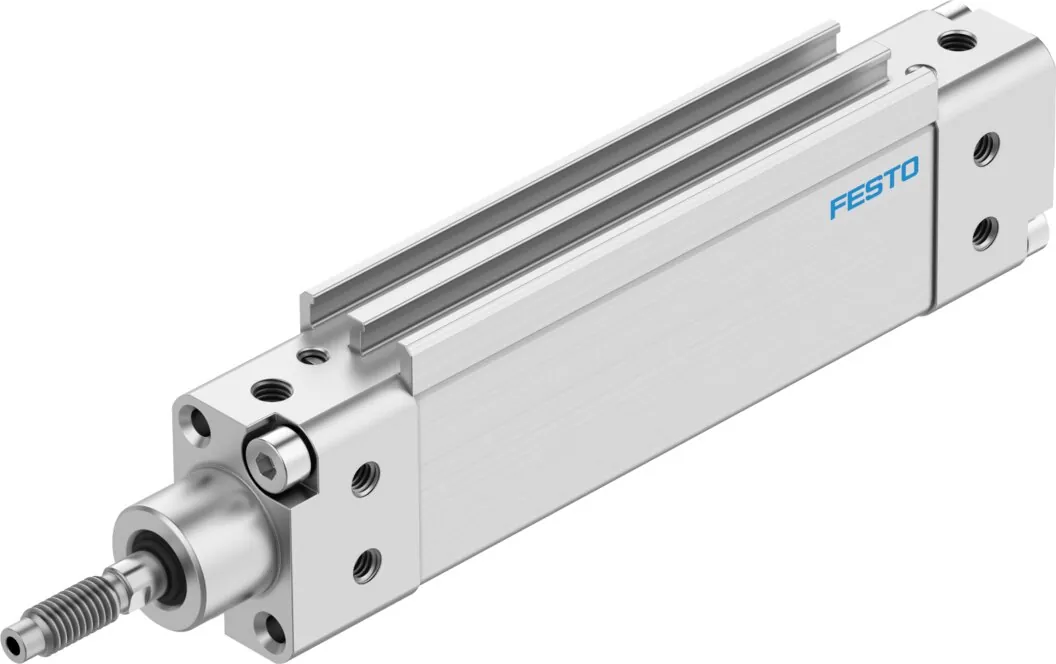

FestoПлоский цилиндр

DZH-16-50-PPV-A

GTIN 4052568116910 Оригинал Festo

DZH-16-50-PPV-A — плоский цилиндр Festo с поршнем 16 мм и ходом 50 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 121 Н на выдвижение и 104 Н на втягивание.

Диаметр поршня
16 мм
Ход
50 мм
Усилие при 6 бар
121 Н
Присоединение
M5
Масса
208 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Обозначение

Что означает DZH-16-50-PPV-A

  1. DZHСерия

    Плоский цилиндр

  2. 16Диаметр поршня

    16 мм

  3. 50Ход

    50 мм

  4. PPVДемпфирование

    Регулируемое пневматическое демпфирование с обеих сторон

  5. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные DZH-16-50-PPV-A

Основные

Ход
50 мм
Диаметр поршня
16 мм; Эквивалентный диаметр
Макс. угловое отклонение штока +/-
3,1 °
Демпфирование
PPV: регулируемое пневматическое демпфирование с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Поршень; Шток
Определение позиции
Для герконов
Защита от скручивания/направляющая
Овальный поршень
Длина демпфирования
14 мм
Макс. момент защиты от проворота
0,5 Н·м
Теоретическое усилие при 6 бар, втягивание
104 Н
Теоретическое усилие при 6 бар, выдвижение
121 Н
Тип крепления
С внутренней резьбой; с принадлежностями
Пневматическое присоединение
M5

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Масса изделия
208 г
Дополнительный вес на 10 мм хода
11 г
Базовый вес на 0 мм хода
140 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминий
Материал уплотнений
TPE-U(PU)
Материал корпуса
Алюминий
Материал штока
Легированная сталь

С защитой от проворота, с бесконтактным опросом, с регулируемым демпфированием в крайних положениях. Различные возможности монтажа без дополнительных элементов.

Принадлежности

Что подходит к DZH-16-50-PPV-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DZH-16-50-PPV-APDF · Festo · на русскомPDFКаталог серии DZHPDF · на английском · Festo, 2026DZHВсе исполнения серии70 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DZH-16-50-PPV-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DZH-16-50-PPV-A?

Плоский цилиндр Festo DZH-16-50-PPV-A, артикул 151147: диаметр поршня — 16 мм; ход — 50 мм; усилие при 6 бар — 121 Н; присоединение — M5; масса — 208 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают плоский цилиндр?

Когда приводы нужно поставить вплотную друг к другу: корпус у него плоский, а шток защищён от проворота формой поршня.

03При каком давлении и температуре работает DZH-16-50-PPV-A?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DZH-16-50-PPV-A?

Материал крышки — алюминий; материал уплотнений — TPE-U(PU); материал корпуса — алюминий; материал штока — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DZH-16-50-PPV-A?

DZH — плоский цилиндр; 16 — диаметр поршня: 16 мм; 50 — ход: 50 мм; PPV — демпфирование: регулируемое пневматическое демпфирование с обеих сторон; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии DZH, кроме DZH-16-50-PPV-A?

В серии «Плоский цилиндр DZH» — 70 позиций. У DZH-16-50-PPV-A: диаметр поршня — 16 мм; ход — 50 мм. Другие варианты (диаметр поршня: 20, 25, 32, 40, 50, 63) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DZH-16-50-PPV-A?

В блоке «Принадлежности» на этой странице: датчики положения (7), дроссели с обратным клапаном (6). Например: SME-8-K-24-S6, GRLA-M5-QS-3-D. Подобраны по каталогу Festo для этого размера.

08Есть ли на DZH-16-50-PPV-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DZH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить DZH-16-50-PPV-A, если нужен другой ход?

В серии DZH с поршнем 16 мм в этом исполнении есть ходы от 25 до 200 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит DZH-16-50-PPV-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DZH-16-50-PPV-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11DZH-16-50-PPV-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 151147; ввоз официальный, с грузовой таможенной декларацией.
