FestoПлоский цилиндр

DZH-20-25-PPV-A

GTIN 4052568116804 Оригинал Festo

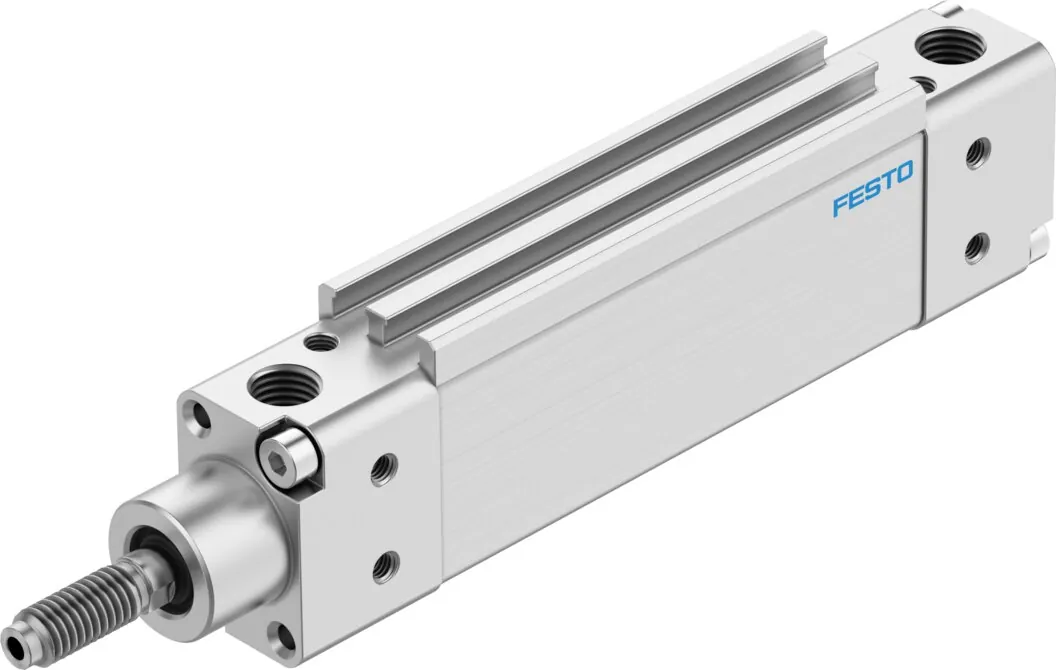

DZH-20-25-PPV-A — плоский цилиндр Festo с поршнем 20 мм и ходом 25 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 188 Н на выдвижение и 158 Н на втягивание.

Диаметр поршня
20 мм
Ход
25 мм
Усилие при 6 бар
188 Н
Присоединение
G1/8
Масса
274 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Обозначение

Что означает DZH-20-25-PPV-A

  1. DZHСерия

    Плоский цилиндр

  2. 20Диаметр поршня

    20 мм

  3. 25Ход

    25 мм

  4. PPVДемпфирование

    Регулируемое пневматическое демпфирование с обеих сторон

  5. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные DZH-20-25-PPV-A

Основные

Ход
25 мм
Диаметр поршня
20 мм; Эквивалентный диаметр
Макс. угловое отклонение штока +/-
2,6 °
Демпфирование
PPV: регулируемое пневматическое демпфирование с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Поршень; Шток
Определение позиции
Для герконов
Защита от скручивания/направляющая
Овальный поршень
Длина демпфирования
17 мм
Макс. момент защиты от проворота
0,6 Н·м
Теоретическое усилие при 6 бар, втягивание
158 Н
Теоретическое усилие при 6 бар, выдвижение
188 Н
Тип крепления
С внутренней резьбой; с принадлежностями
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Масса изделия
274 г
Дополнительный вес на 10 мм хода
15 г
Базовый вес на 0 мм хода
230 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминий
Материал уплотнений
TPE-U(PU)
Материал корпуса
Алюминий
Материал штока
Легированная сталь

С защитой от проворота, с бесконтактным опросом, с регулируемым демпфированием в крайних положениях. Различные возможности монтажа без дополнительных элементов.

Принадлежности

Что подходит к DZH-20-25-PPV-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DZH-20-25-PPV-APDF · Festo · на русскомPDFКаталог серии DZHPDF · на английском · Festo, 2026DZHВсе исполнения серии70 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DZH-20-25-PPV-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DZH-20-25-PPV-A?

Плоский цилиндр Festo DZH-20-25-PPV-A, артикул 151134: диаметр поршня — 20 мм; ход — 25 мм; усилие при 6 бар — 188 Н; присоединение — G1/8; масса — 274 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают плоский цилиндр?

Когда приводы нужно поставить вплотную друг к другу: корпус у него плоский, а шток защищён от проворота формой поршня.

03При каком давлении и температуре работает DZH-20-25-PPV-A?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DZH-20-25-PPV-A?

Материал крышки — алюминий; материал уплотнений — TPE-U(PU); материал корпуса — алюминий; материал штока — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DZH-20-25-PPV-A?

DZH — плоский цилиндр; 20 — диаметр поршня: 20 мм; 25 — ход: 25 мм; PPV — демпфирование: регулируемое пневматическое демпфирование с обеих сторон; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии DZH, кроме DZH-20-25-PPV-A?

В серии «Плоский цилиндр DZH» — 70 позиций. У DZH-20-25-PPV-A: диаметр поршня — 20 мм; ход — 25 мм. Другие варианты (диаметр поршня: 16, 25, 32, 40, 50, 63) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DZH-20-25-PPV-A?

В блоке «Принадлежности» на этой странице: крепление цилиндра (1), датчики положения (7), дроссели с обратным клапаном (8). Например: LBN-20/25, SME-8-K-24-S6, GRLA-1/8-QS-3-D. Подобраны по каталогу Festo для этого размера.

08Есть ли на DZH-20-25-PPV-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DZH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить DZH-20-25-PPV-A, если нужен другой ход?

В серии DZH с поршнем 20 мм в этом исполнении есть ходы от 25 до 320 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит DZH-20-25-PPV-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DZH-20-25-PPV-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11DZH-20-25-PPV-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 151134; ввоз официальный, с грузовой таможенной декларацией.
