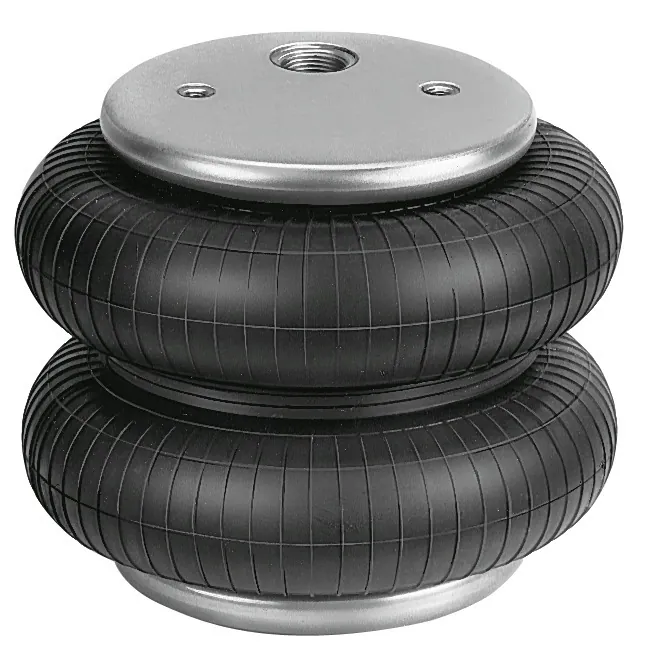

FestoБаллонный цилиндр
EB-325-215
GTIN 4052568153397 Оригинал Festo
Баллонный цилиндр Festo EB-325-215: не требует обслуживания, без эффекта прерывистого движения (Stick-Slip-Effekt).
- Размер
- 325
- Ход
- 215 мм
- Присоединение
- G1/4
- Требуемый диаметр установки
- 340 мм
- Макс. высота в выдвинутом положении
- 305 мм
- Масса
- 4,80 кг
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Ход
- 95 мм
- 215 мм
Обозначение
Что означает EB-325-215
- EBСерия
Баллонный цилиндр
- 325Типоразмер
325 мм
- 215Ход
215 мм
Характеристики
Технические данные EB-325-215
Основные
- Размер
- 325
- Требуемый диаметр установки
- 340 мм
- Ход
- 215 мм
- Макс. высота в выдвинутом положении
- 305 мм
- Макс. угол опрокидывания
- 20 °
- Макс. отклонение
- 20 мм
- Мин. высота установки
- 75 мм
- Режим работы
- Одностороннего действия
- Усилие сброса
- 300 Н
- Тип крепления
- С внутренней резьбой
- Пневматическое присоединение
- G1/4
Условия работы
- Рабочее давление
- 0 … 8 бар
- Рабочая среда
- Сжатый воздух по ISO 8573-1:2010 [-:-:4]
- Примечание по рабочей среде
- Операция смазывания невозможна
- Классификация сопротивления коррозии CRC
- 2 — Средняя стойкость к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура окружающей среды
- −40 … 70 °C
Масса
- Вес продукта
- 4800 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал гофр
- NR/BR
- Материал корпуса
- Сталь; Гальванизирован
Принадлежности
Что подходит к EB-325-215
Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.
Подключение воздуха22
- QS-G1/4-10Штуцер с цанговым соединением Арт. 186101
- QSL-G1/4-10Угловой штуцер с цанговым зажимом и резьбой Арт. 186122
- GRLA-1/4-QS-10-DДроссель с обратным клапаном Арт. 193148
- PUN-H-10X1,5-BLПолимерный пневмошланг Арт. 197386
- PUN-H-10X1,5-SWПолимерный пневмошланг Арт. 197393
- GRLA-1/4-QS-6-DДроссель с обратным клапаном Арт. 193146
- GRLA-1/4-QS-8-DДроссель с обратным клапаном Арт. 193147
- PUN-H-10X1,5-GEПолимерный пневмошланг Арт. 558302
- PUN-H-10X1,5-GNПолимерный пневмошланг Арт. 558295
- PUN-H-10X1,5-NTПолимерный пневмошланг Арт. 197379
- PUN-H-10X1,5-RTПолимерный пневмошланг Арт. 558288
- PUN-H-10X1,5-SIПолимерный пневмошланг Арт. 558281
- PUN-H-10X1,5-TBLПолимерный пневмошланг Арт. 8048701
- QS-G1/4-10-IШтуцер с цанговым соединением Арт. 186112
- QS-G1/4-12Штуцер с цанговым соединением Арт. 186350
- QS-G1/4-6Штуцер с цанговым соединением Арт. 186097
- QS-G1/4-6-IШтуцер с цанговым соединением Арт. 186108
- QS-G1/4-8Штуцер с цанговым соединением Арт. 186099
- QS-G1/4-8-IШтуцер с цанговым соединением Арт. 186110
- QSL-G1/4-12Угловой штуцер с цанговым зажимом и резьбой Арт. 186351
- QSL-G1/4-6Угловой штуцер с цанговым зажимом и резьбой Арт. 186118
- QSL-G1/4-8Угловой штуцер с цанговым зажимом и резьбой Арт. 186120
FAQ
Частые вопросы
EB-325-215: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у EB-325-215?
Баллонный цилиндр Festo EB-325-215, артикул 193790: размер — 325; ход — 215 мм; присоединение — G1/4; требуемый диаметр установки — 340 мм; макс. высота в выдвинутом положении — 305 мм; масса — 4,80 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02При каком давлении и температуре работает EB-325-215?
По таблице данных Festo: рабочее давление — 0 … 8 бар; температура окружающей среды — −40 … 70 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [-:-:4].
03Из каких материалов изготовлен EB-325-215?
Материал гофр — NR/BR; материал корпуса — сталь, гальванизирован. Материалы указаны по таблице данных Festo.
04Как расшифровать обозначение EB-325-215?
EB — баллонный цилиндр; 325 — типоразмер: 325 мм; 215 — ход: 215 мм.
05Какие исполнения есть в серии EB, кроме EB-325-215?
В серии «Баллонный цилиндр EB» — 14 позиций. У EB-325-215: ход — 215 мм. Другие варианты (ход: 95 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
06Какие принадлежности подходят к EB-325-215?
В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.
07Есть ли на EB-325-215 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo EB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
08Сколько стоит EB-325-215 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте EB-325-215 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
09EB-325-215 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 193790; ввоз официальный, с грузовой таможенной декларацией.
