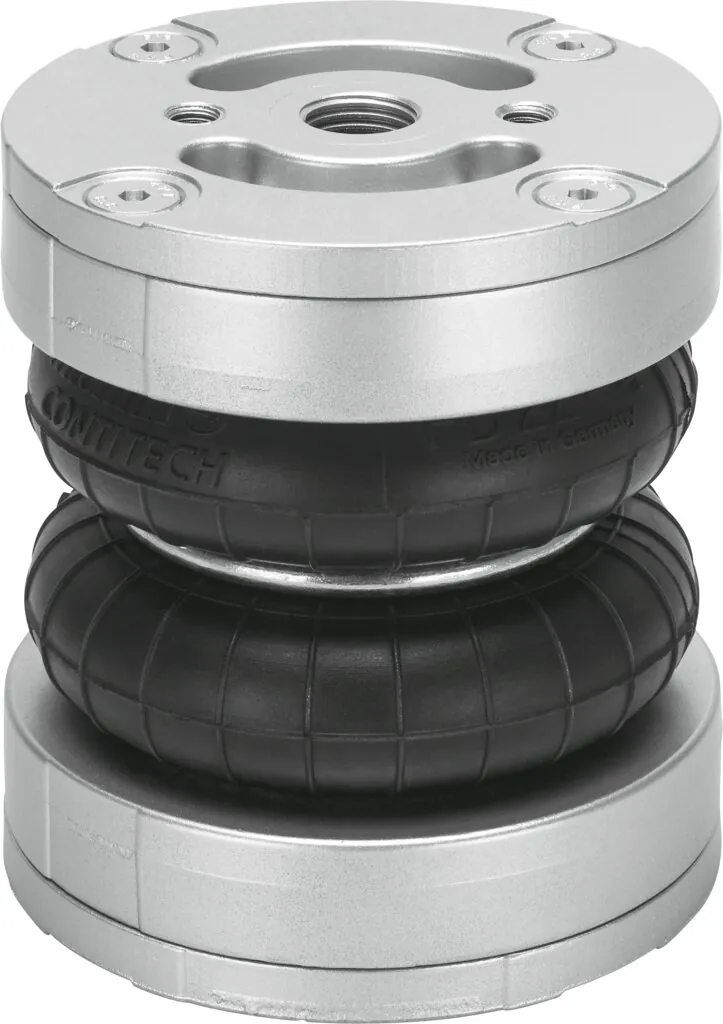

FestoБаллонный цилиндр

EB-80-45

GTIN 4052568255084 Оригинал Festo

Баллонный цилиндр Festo EB-80-45: не требует обслуживания, без эффекта прерывистого движения (Stick-Slip-Effekt).

Размер: 80
Ход: 45 мм
Присоединение: G1/4
Требуемый диаметр установки: 95 мм
Макс. высота в выдвинутом положении: 110 мм
Масса: 500 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

20 мм
45 мм

Обозначение

Что означает EB-80-45

EBСерия
Баллонный цилиндр
80Типоразмер
80 мм
45Ход
45 мм

Характеристики

Технические данные EB-80-45

Основные

Размер: 80
Требуемый диаметр установки: 95 мм
Ход: 45 мм
Макс. высота в выдвинутом положении: 110 мм
Макс. угол опрокидывания: 15 °
Макс. отклонение: 10 мм
Мин. высота установки: 65 мм
Режим работы: Одностороннего действия
Усилие сброса: 200 Н
Тип крепления: С внутренней резьбой
Пневматическое присоединение: G1/4

Условия работы

Рабочее давление: 0 … 8 бар
Рабочая среда: Сжатый воздух по ISO 8573-1:2010 [-:-:4]
Примечание по рабочей среде: Операция смазывания невозможна
Классификация сопротивления коррозии CRC: 0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура окружающей среды: −40 … 70 °C

Масса

Вес продукта: 500 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал гофр: CR
Материал корпуса: Алюминиевое литье

Принадлежности

Что подходит к EB-80-45

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

QS-G1/4-10Штуцер с цанговым соединением Арт. 186101
QSL-G1/4-10Угловой штуцер с цанговым зажимом и резьбой Арт. 186122
GRLA-1/4-QS-10-DДроссель с обратным клапаном Арт. 193148
PUN-H-10X1,5-BLПолимерный пневмошланг Арт. 197386
PUN-H-10X1,5-SWПолимерный пневмошланг Арт. 197393
GRLA-1/4-QS-6-DДроссель с обратным клапаном Арт. 193146
GRLA-1/4-QS-8-DДроссель с обратным клапаном Арт. 193147
PUN-H-10X1,5-GEПолимерный пневмошланг Арт. 558302
PUN-H-10X1,5-GNПолимерный пневмошланг Арт. 558295
PUN-H-10X1,5-NTПолимерный пневмошланг Арт. 197379
PUN-H-10X1,5-RTПолимерный пневмошланг Арт. 558288
PUN-H-10X1,5-SIПолимерный пневмошланг Арт. 558281
PUN-H-10X1,5-TBLПолимерный пневмошланг Арт. 8048701
QS-G1/4-10-IШтуцер с цанговым соединением Арт. 186112
QS-G1/4-12Штуцер с цанговым соединением Арт. 186350
QS-G1/4-6Штуцер с цанговым соединением Арт. 186097
QS-G1/4-6-IШтуцер с цанговым соединением Арт. 186108
QS-G1/4-8Штуцер с цанговым соединением Арт. 186099
QS-G1/4-8-IШтуцер с цанговым соединением Арт. 186110
QSL-G1/4-12Угловой штуцер с цанговым зажимом и резьбой Арт. 186351
QSL-G1/4-6Угловой штуцер с цанговым зажимом и резьбой Арт. 186118
QSL-G1/4-8Угловой штуцер с цанговым зажимом и резьбой Арт. 186120

Документы

Документация

PDFТаблица данных EB-80-45PDF · Festo · на русском PDFКаталог Festo EBPDF · на английском · Festo, 2026 EBВсе исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

EB-80-45: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у EB-80-45?

Баллонный цилиндр Festo EB-80-45, артикул 2748904: размер — 80; ход — 45 мм; присоединение — G1/4; требуемый диаметр установки — 95 мм; макс. высота в выдвинутом положении — 110 мм; масса — 500 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает EB-80-45?

По таблице данных Festo: рабочее давление — 0 … 8 бар; температура окружающей среды — −40 … 70 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [-:-:4].

03Из каких материалов изготовлен EB-80-45?

Материал гофр — CR; материал корпуса — алюминиевое литье. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение EB-80-45?

EB — баллонный цилиндр; 80 — типоразмер: 80 мм; 45 — ход: 45 мм.

05Какие исполнения есть в серии EB, кроме EB-80-45?

В серии «Баллонный цилиндр EB» — 14 позиций. У EB-80-45: ход — 45 мм. Другие варианты (ход: 20 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к EB-80-45?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

07Есть ли на EB-80-45 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит EB-80-45 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EB-80-45 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09EB-80-45 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 2748904; ввоз официальный, с грузовой таможенной декларацией.
