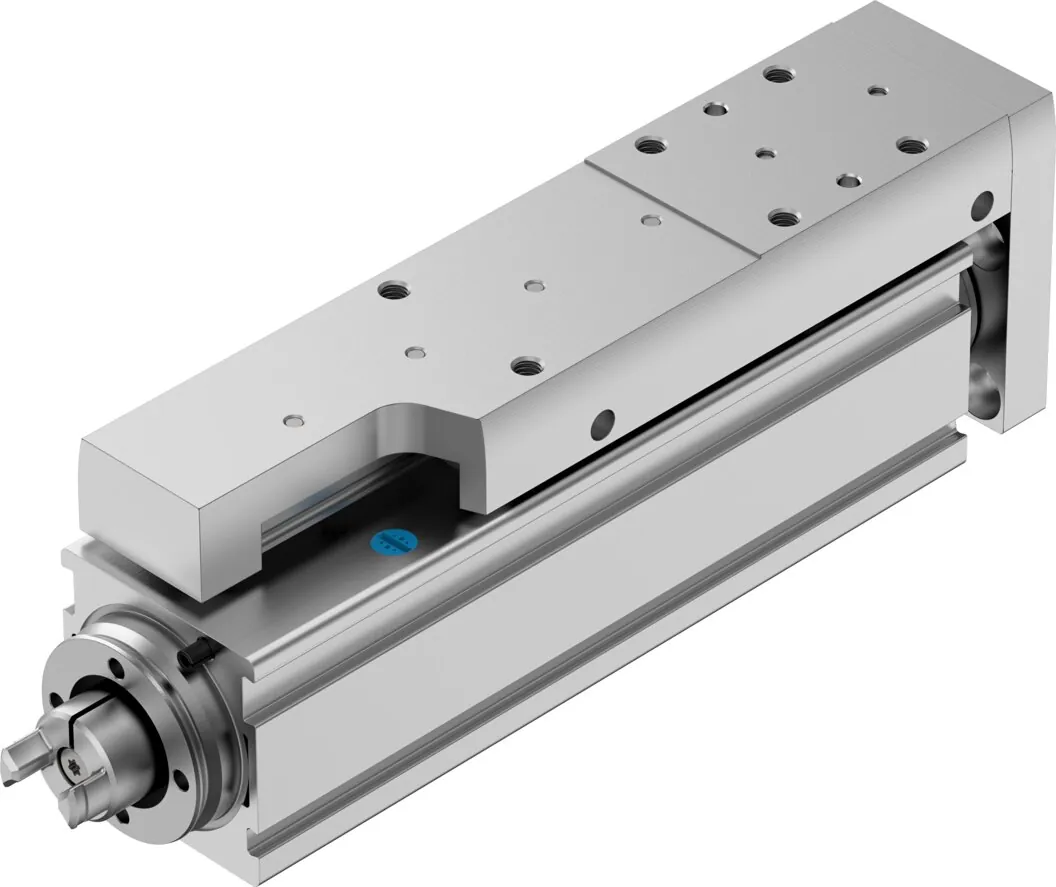

FestoМини-суппорт

EGSC-BS-KF-25-50-6P

GTIN 4052568295066 Оригинал Festo

Мини-суппорт Festo EGSC-BS-KF-25-50-6P: 25; 50 мм; 6 мм/об; 6 мм.

Размер
25
Рабочий ход
50 мм
Шаг шпинделя
6 мм/об
Диаметр шпинделя
6 мм
Резерв хода
0 мм
Масса
269 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Рабочий ход

Обозначение

Что означает EGSC-BS-KF-25-50-6P

  1. EGSCСерия

    Мини-суппорт

  2. BSПривод

    Шарико-винтовая передача

  3. KFНаправляющая

    Шариковая направляющая качения

  4. 25Типоразмер

    25

  5. 50Ход

    50 мм

  6. 6PШаг ШВП

    6 мм

Характеристики

Технические данные EGSC-BS-KF-25-50-6P

Основные

Рабочий ход
50 мм
Размер
25
Резерв хода
0 мм
Реверсивный люфт
150 мкм
Диаметр шпинделя
6 мм
Шаг шпинделя
6 мм/об
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Электрический мини-суппорт; С шарико-винтовой передачей
Тип мотора
Шаговый мотор; Сервомотор
Тарировка
Фиксирующий упор, позитивный; Фиксирующий упор, негативный; Датчик ссылки
Тип шпинделя
Шарико-винтовая передача
Определение позиции
Для герконов
Макс. ускорение
15 м/с²
Макс. скорость
0,4 м/с
Точность повторения
±0,015 мм
Рабочий цикл
100 %
Уровень звукового давления
50 дБ(А)
Класс защиты
IP40
Фиксированное значение динамической базовой нагрузки подшипника
2810 Н
Значение динамической базовой нагрузки линейной направляющей
1310 Н
Значение динамической базовой нагрузки винтового привода
1700 Н
Макс. усилие Fy
669 Н
Макс. усилие Fz
669 Н
Макс. момент Mx
2 Н·м
Макс. момент My
2,1 Н·м
Макс. момент Mz
2,1 Н·м
Макс. радиальное усилие на приводном валу
30 Н
Макс. усилие подачи Fx
20 Н
Ориентировочное значение полезной нагрузки, горизонтальной
2 кг
Ориентировочное значение полезной нагрузки, вертикальной
2 кг
Значение статистической базовой нагрузки винтового привода
2600 Н
Значение статистической базовой нагрузки линейной направляющей
2440 Н
Массовый момент инерции JH на метр хода
0,01507 кг·см²
Массовый момент инерции JL на кг нагрузки
0,00912 кг·см²
Массовый момент инерции, JO
0,00144 кг·см²
Коэффициент подачи
6 мм/об
Фиксированное значение статистической базовой нагрузки подшипника
1340 Н
Справочное значение, характеристики движения
5000 km
Интервалы обслуживания
Смазка на весь срок службы
Тип крепления
С внутренней резьбой; с центрирующей втулкой; с принадлежностями; С цилиндрическим штифтом
Код интерфейса, привод
V20

Условия работы

Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Класс чистоты помещения
Класс 9 по ISO
Температура окружающей среды
0 … 50 °C

Масса

Перемещаемая масса при ходе 0 мм
83 г
Дополнительный коэффициент массы на 10 мм хода
9 г
Вес продукта
269 г
Базовый вес на 0 мм хода
176 г
Дополнительный вес на 10 мм хода
19 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал направляющей рейки
Катанная подшипниковая сталь
Материал корпуса
Анодированный алюминий
Материал траверсы
Анодированный алюминий
Материал штока
Легированная сталь, нержавеющая
Материал каретки
Анодированный алюминий
Материал гайки шпинделя
Катанная подшипниковая сталь
Материал шпинделя
Катанная подшипниковая сталь

Принадлежности

Что подходит к EGSC-BS-KF-25-50-6P

По разделу «Принадлежности» каталога Festo — для размера 25. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели12
Крепление5
Подключение воздуха4

Документы

Документация

PDFТаблица данных EGSC-BS-KF-25-50-6PPDF · Festo · на русскомPDFКаталог Festo EGSC-BSPDF · на английском · Festo, 2026EGSCВсе исполнения серии19 позиций, подбор по параметрам

FAQ

Частые вопросы

EGSC-BS-KF-25-50-6P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EGSC-BS-KF-25-50-6P?

Мини-суппорт Festo EGSC-BS-KF-25-50-6P, артикул 8048311: размер — 25; рабочий ход — 50 мм; шаг шпинделя — 6 мм/об; диаметр шпинделя — 6 мм; резерв хода — 0 мм; масса — 269 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое мини-суппорт?

Привод с кареткой на точной направляющей: каретка воспринимает нагрузку и момент, поэтому захват или деталь ставят прямо на неё.

03В каких условиях можно использовать EGSC-BS-KF-25-50-6P?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP40.

04Из каких материалов изготовлен EGSC-BS-KF-25-50-6P?

Материал направляющей рейки — катанная подшипниковая сталь; материал корпуса — анодированный алюминий; материал траверсы — анодированный алюминий; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение EGSC-BS-KF-25-50-6P?

EGSC — мини-суппорт; BS — привод: шарико-винтовая передача; KF — направляющая: шариковая направляющая качения; 25 — типоразмер: 25; 50 — ход: 50 мм; 6P — шаг ШВП: 6 мм.

06Какие исполнения есть в серии EGSC, кроме EGSC-BS-KF-25-50-6P?

В серии «Мини-суппорт EGSC» — 19 позиций. У EGSC-BS-KF-25-50-6P: рабочий ход — 50 мм. Другие варианты (рабочий ход: 25 мм, 75 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к EGSC-BS-KF-25-50-6P?

В блоке «Принадлежности» на этой странице: датчики и кабели (12), крепление (5), подключение воздуха (4). Например: EAPM-E19-25-SLS, EAHF-L2-25-P, QS-G1/4-8-I. Подобраны по каталогу Festo для этого размера.

08Есть ли на EGSC-BS-KF-25-50-6P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EGSC-BS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит EGSC-BS-KF-25-50-6P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EGSC-BS-KF-25-50-6P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10EGSC-BS-KF-25-50-6P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8048311; ввоз официальный, с грузовой таможенной декларацией.
