FestoМини-суппорт

EGSC-BS-KF-60-125-12P

GTIN 4052568295097 Оригинал Festo

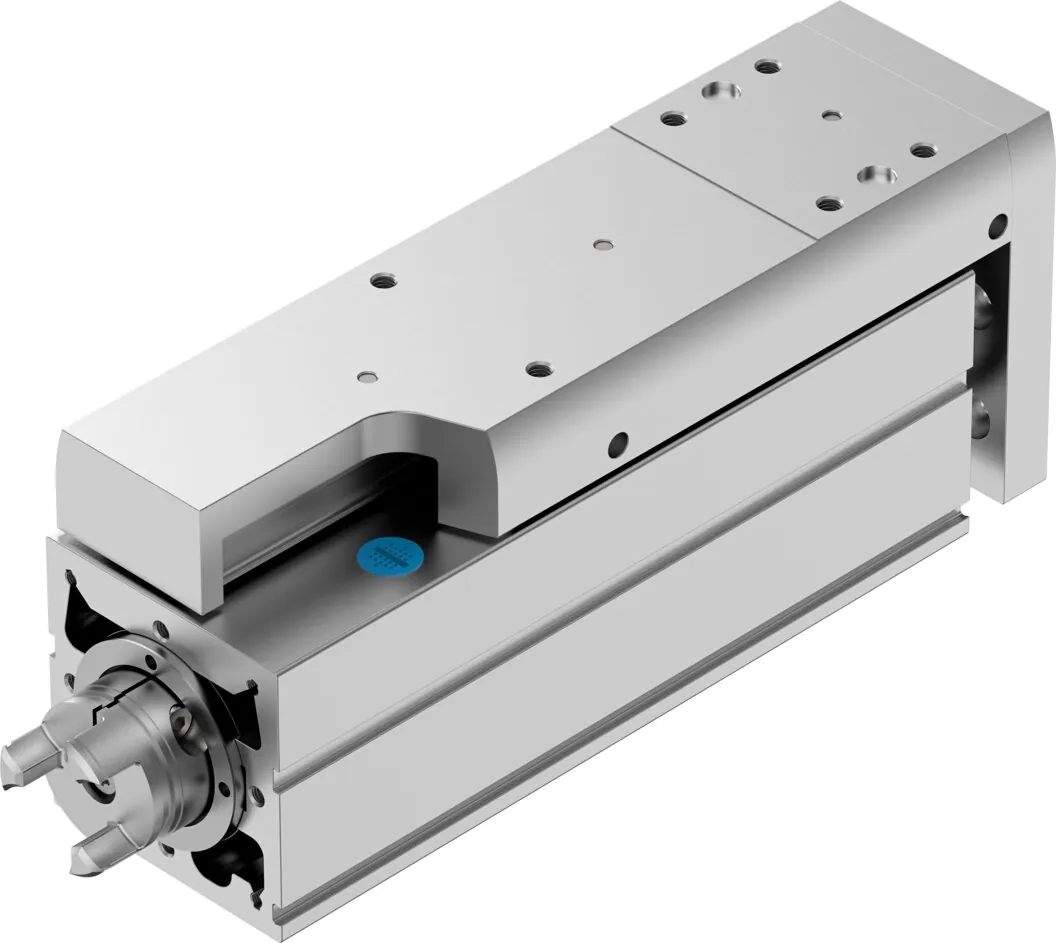

Мини-суппорт Festo EGSC-BS-KF-60-125-12P: 60; 125 мм; 12 мм/об; 12 мм.

Размер
60
Рабочий ход
125 мм
Шаг шпинделя
12 мм/об
Диаметр шпинделя
12 мм
Резерв хода
0 мм
Масса
2,74 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Рабочий ход

Обозначение

Что означает EGSC-BS-KF-60-125-12P

  1. EGSCСерия

    Мини-суппорт

  2. BSПривод

    Шарико-винтовая передача

  3. KFНаправляющая

    Шариковая направляющая качения

  4. 60Типоразмер

    60

  5. 125Ход

    125 мм

  6. 12PШаг ШВП

    12 мм

Характеристики

Технические данные EGSC-BS-KF-60-125-12P

Основные

Рабочий ход
125 мм
Размер
60
Резерв хода
0 мм
Реверсивный люфт
150 мкм
Диаметр шпинделя
12 мм
Шаг шпинделя
12 мм/об
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Электрический мини-суппорт; С шарико-винтовой передачей
Тип мотора
Шаговый мотор; Сервомотор
Тарировка
Фиксирующий упор, позитивный; Фиксирующий упор, негативный; Датчик ссылки
Тип шпинделя
Шарико-винтовая передача
Определение позиции
Для герконов
Макс. ускорение
15 м/с²
Макс. скорость
0,6 м/с
Точность повторения
±0,015 мм
Рабочий цикл
100 %
Уровень звукового давления
55 дБ(А)
Класс защиты
IP40
Фиксированное значение динамической базовой нагрузки подшипника
13321 Н
Значение динамической базовой нагрузки линейной направляющей
13400 Н
Значение динамической базовой нагрузки винтового привода
4600 Н
Макс. момент Mx
20 Н·м
Макс. момент My
30 Н·м
Макс. момент Mz
30 Н·м
Макс. радиальное усилие на приводном валу
230 Н
Макс. усилие подачи Fx
250 Н
Ориентировочное значение полезной нагрузки, горизонтальной
25 кг
Ориентировочное значение полезной нагрузки, вертикальной
25 кг
Значение статистической базовой нагрузки винтового привода
8500 Н
Значение статистической базовой нагрузки линейной направляющей
26900 Н
Массовый момент инерции JH на метр хода
0,27076 кг·см²
Массовый момент инерции JL на кг нагрузки
0,03648 кг·см²
Массовый момент инерции, JO
0,08386 кг·см²
Коэффициент подачи
12 мм/об
Фиксированное значение статистической базовой нагрузки подшипника
7000 Н
Справочное значение, характеристики движения
5000 km
Интервалы обслуживания
Смазка на весь срок службы
Тип крепления
С внутренней резьбой; с центрирующей втулкой; с принадлежностями; С цилиндрическим штифтом
Код интерфейса, привод
T42

Условия работы

Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Класс чистоты помещения
Класс 9 по ISO
Температура окружающей среды
0 … 50 °C

Масса

Перемещаемая масса при ходе 0 мм
675 г
Дополнительный коэффициент массы на 10 мм хода
40 г
Вес продукта
2742 г
Базовый вес на 0 мм хода
1555 г
Дополнительный вес на 10 мм хода
95 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал направляющей рейки
Катанная подшипниковая сталь
Материал корпуса
Анодированный алюминий
Материал траверсы
Анодированный алюминий
Материал штока
Легированная сталь, нержавеющая
Материал каретки
Анодированный алюминий
Материал гайки шпинделя
Катанная подшипниковая сталь
Материал шпинделя
Катанная подшипниковая сталь

Принадлежности

Что подходит к EGSC-BS-KF-60-125-12P

По разделу «Принадлежности» каталога Festo — для размера 60. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели12
Крепление3
Подключение воздуха4

Документы

Документация

PDFТаблица данных EGSC-BS-KF-60-125-12PPDF · Festo · на русскомPDFКаталог Festo EGSC-BSPDF · на английском · Festo, 2026EGSCВсе исполнения серии19 позиций, подбор по параметрам

FAQ

Частые вопросы

EGSC-BS-KF-60-125-12P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EGSC-BS-KF-60-125-12P?

Мини-суппорт Festo EGSC-BS-KF-60-125-12P, артикул 8048364: размер — 60; рабочий ход — 125 мм; шаг шпинделя — 12 мм/об; диаметр шпинделя — 12 мм; резерв хода — 0 мм; масса — 2,74 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое мини-суппорт?

Привод с кареткой на точной направляющей: каретка воспринимает нагрузку и момент, поэтому захват или деталь ставят прямо на неё.

03В каких условиях можно использовать EGSC-BS-KF-60-125-12P?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP40.

04Из каких материалов изготовлен EGSC-BS-KF-60-125-12P?

Материал направляющей рейки — катанная подшипниковая сталь; материал корпуса — анодированный алюминий; материал траверсы — анодированный алюминий; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение EGSC-BS-KF-60-125-12P?

EGSC — мини-суппорт; BS — привод: шарико-винтовая передача; KF — направляющая: шариковая направляющая качения; 60 — типоразмер: 60; 125 — ход: 125 мм; 12P — шаг ШВП: 12 мм.

06Какие исполнения есть в серии EGSC, кроме EGSC-BS-KF-60-125-12P?

В серии «Мини-суппорт EGSC» — 19 позиций. У EGSC-BS-KF-60-125-12P: рабочий ход — 125 мм. Другие варианты (рабочий ход: 50 мм, 75 мм, 100 мм, 150 мм, 200 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к EGSC-BS-KF-60-125-12P?

В блоке «Принадлежности» на этой странице: датчики и кабели (12), крепление (3), подключение воздуха (4). Например: EAPM-L2-60-SLS, EAHF-L2-45-P, QS-G1/4-6-I. Подобраны по каталогу Festo для этого размера.

08Есть ли на EGSC-BS-KF-60-125-12P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EGSC-BS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит EGSC-BS-KF-60-125-12P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EGSC-BS-KF-60-125-12P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10EGSC-BS-KF-60-125-12P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8048364; ввоз официальный, с грузовой таможенной декларацией.
