FestoПараллельный захват

EHPS-25-A

GTIN 4052568445744 Оригинал Festo

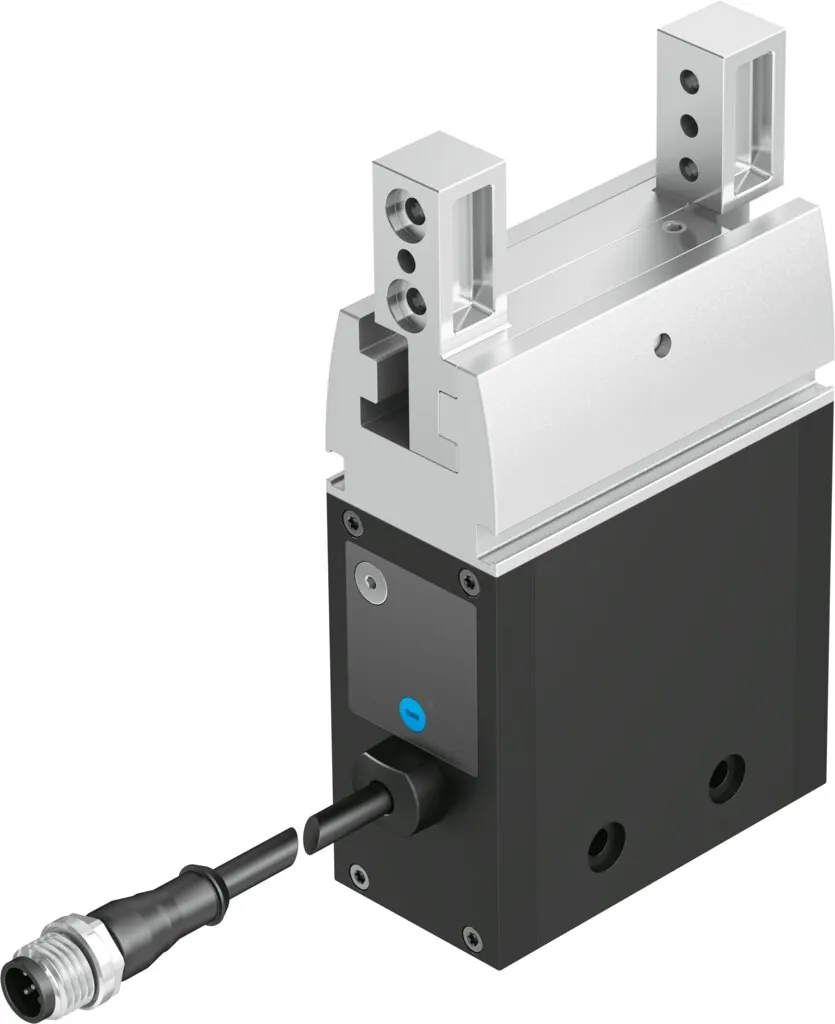

Параллельный захват Festo EHPS-25-A: 25; 312 Н; 16 мм.

Размер
25
Суммарное усилие захвата
312 Н
Ход каждой губки захвата
16 мм
Макс. точность повторения
<= 0,2 мм
Макс. угловой люфт захвата ax, ay
0,3 °
Масса
904 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает EHPS-25-A

  1. EHPSСерия

    Параллельный захват

  2. 25Типоразмер

    25 мм

  3. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные EHPS-25-A

Основные

Размер
25
Ход каждой губки захвата
16 мм
Макс. точность повторения
<= 0,2 мм
Макс. угловой люфт захвата ax, ay
0,3 °
Макс. люфт губок захвата Sz
0,04 мм
Симметрично относительно оси
<= 0,2 мм
Точность повторения, захват
<= 0,01 мм
Кол-во губок захватов
2
Привод
Электрический
Положение при сборке
Любое
Функция захвата
Параллельный
Тип конструкции
Устройство с червячной передачей; Т-образный; Рейка и шестерня; Электрический захват
Соответствует стандарту
IEC 61010-1
Направляющая
Направляющая скольжения
Определение позиции
Для герконов
Тип мотора
Серводвигатель постоянного тока
Элементы управления
Переключатель с фиксацией
Режим готовности дисплея
LED
Макс. частота циклов
0,8 Гц
Maкс. вес на внешний палец захвата
230 г
Макс. потребление тока
2 А
Номинальное рабочее напряжение DC
24 В
Допустимые колебания напряжения
+/- 10 %
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Сертификация взрывозащиты за пределами Евросоюза
EPL Db (GB); EPL Gb (GB)
Уровень звукового давления
<= 70 дБ(А)
Класс защиты
IP40
Суммарное усилие захвата
312 Н
Массовый момент инерции
5,24 кг·см²
Макс. усилие на губку захвата Fz, статическое
450 Н
Макс. момент на захвате Mx, статич.
28 Н·м
Макс. момент на захвате My, статич.
16 Н·м
Макс. момент на захвате Mz, статич.
28 Н·м
Интервалы между смазкой направляющих
2 млн переключений
Электрическое подключение
5-пин; Кабель с разъемом; M12x1
Тип крепления
Внутренняя резьба и центрирующая втулка; Со сквозным отверстием и центрирующей втулкой

Условия работы

Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
904 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Анодированный алюминий
Материал губок захвата
Легированная сталь, нержавеющая

Принадлежности

Что подходит к EHPS-25-A

По разделу «Принадлежности» каталога Festo — для размера 25.

Датчики и кабели7

Документы

Документация

PDFТаблица данных EHPS-25-APDF · Festo · на русскомPDFКаталог Festo EHPSPDF · на английском · Festo, 2026EHPSВсе исполнения серии9 позиций, подбор по параметрам

FAQ

Частые вопросы

EHPS-25-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EHPS-25-A?

Параллельный захват Festo EHPS-25-A, артикул 8070830: размер — 25; суммарное усилие захвата — 312 Н; ход каждой губки захвата — 16 мм; макс. точность повторения — <= 0,2 мм; макс. угловой люфт захвата ax, ay — 0,3 °; масса — 904 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает параллельный захват?

Его губки сходятся и расходятся параллельно друг другу. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03В каких условиях можно использовать EHPS-25-A?

По таблице данных Festo: температура окружающей среды — 5 … 60 °C; класс защиты — IP40.

04Из каких материалов изготовлен EHPS-25-A?

Материал корпуса — анодированный алюминий; материал губок захвата — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение EHPS-25-A?

EHPS — параллельный захват; 25 — типоразмер: 25 мм; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии EHPS, кроме EHPS-25-A?

В серии «Параллельный захват EHPS» — 9 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к EHPS-25-A?

В блоке «Принадлежности» на этой странице: датчики и кабели (7). Например: SMT-8G-PS-24V-E-0,3Q-M8D. Подобраны по каталогу Festo для этого размера.

08Есть ли на EHPS-25-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EHPS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит EHPS-25-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EHPS-25-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10EHPS-25-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8070830; ввоз официальный, с грузовой таможенной декларацией.
