FestoПривод с зубчатым ремнём

ELGA-TB-KF-120-400-0H

GTIN 4052568286644 Оригинал Festo

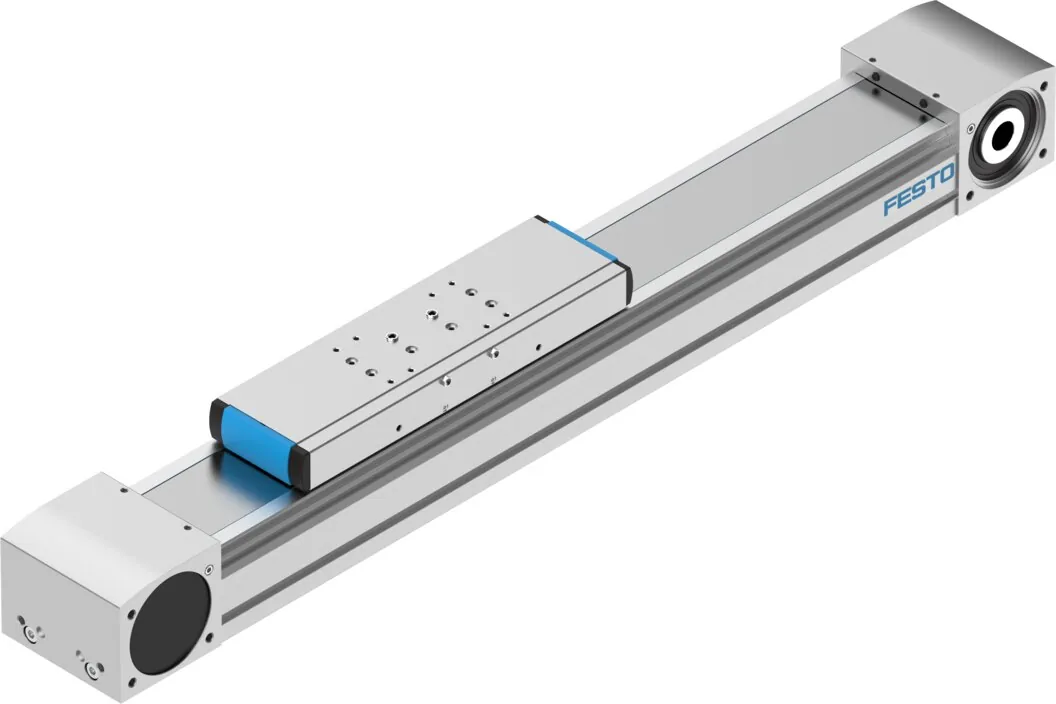

Привод с зубчатым ремнём Festo ELGA-TB-KF-120-400-0H: с направляющей с рециркулирующими шарикоподшипниками.

Размер
120
Рабочий ход
400 мм
Эффективный диаметр приводной шестерни
52,52 мм
Резерв хода
0 мм
Удлинение зубчатого ремня
0,21 %
Масса
17,90 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Рабочий ход

Обозначение

Что означает ELGA-TB-KF-120-400-0H

  1. ELGAСерия

    Привод с зубчатым ремнём

  2. TBПривод

    Зубчатый ремень

  3. KFНаправляющая

    Шариковая направляющая качения

  4. 120Типоразмер

    120

  5. 400Ход

    400 мм

  6. 0HЗапас хода

    0H

Характеристики

Технические данные ELGA-TB-KF-120-400-0H

Основные

Эффективный диаметр приводной шестерни
52,52 мм
Рабочий ход
400 мм
Размер
120
Резерв хода
0 мм
Удлинение зубчатого ремня
0,21 %
Шаг зубчатого ремня
5 мм
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Электромеханический линейный привод; С зубчатым ремнем
Тип мотора
Шаговый мотор; Сервомотор
Метод измерения: датчик перемещения
Инкрементальный
Макс. ускорение
50 м/с²
Макс. скорость
5 м/с
Точность повторения
±0,08 мм
Рабочий цикл
100 %
Класс защиты
IP40
Моменты инерции сечения 2-ой степени Iy
1.264,58E+03 мм⁴
Моменты инерции сечения 2-ой степени Iz
4.365,79E+03 мм⁴
Макс. приводной момент
34,1 Н·м
Макс. усилие Fy
5500 Н
Макс. усилие Fz
6890 Н
Макс. сопротивление в холостом режиме
76,2 Н
Макс. момент Mx
104 Н·м
Макс. момент My
680 Н·м
Макс. момент Mz
680 Н·м
Макс. усилие подачи Fx
1300 Н
Движущий момент на холостом ходу
2,8 Н·м
Крутящий момент инерции
435,68E+03 мм⁴
Массовый момент инерции JH на метр хода
2,15 кг·см²
Массовый момент инерции JL на кг нагрузки
6,9 кг·см²
Массовый момент инерции, JO
40,99 кг·см²
Массовый момент инерции JW для дополнительной каретки
28,91 кг·см²
Коэффициент подачи
165 мм/об
Интервалы смазки, в зависимости от пройденного пути
1000 km

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−10 … 60 °C

Масса

Вес каретки
4,19 кг
Вес дополнительной каретки
3,24 кг
Базовый вес на 0 мм хода
15,68 кг
Дополнительный вес на 10 мм хода
0,106 кг

Материалы

Материал профиля
Алюминиевый сплав; Анодированный
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей ленты
Лента из нержавеющей стали
Материал крышки привода
Алюминиевый сплав; Анодированный
Материал направляющей рейки
Закаленная сталь; антикоррозионное покрытие
Материал шкива
Легированная сталь, нержавеющая
Материал каретки
Алюминиевый сплав; Анодированный
Материал зажимной детали зубчатого ремня
Отливка из нержавеющей стали
Материал зубчатого ремня
Полихлоропрен со стекловолокном и нейлоновым покрытием

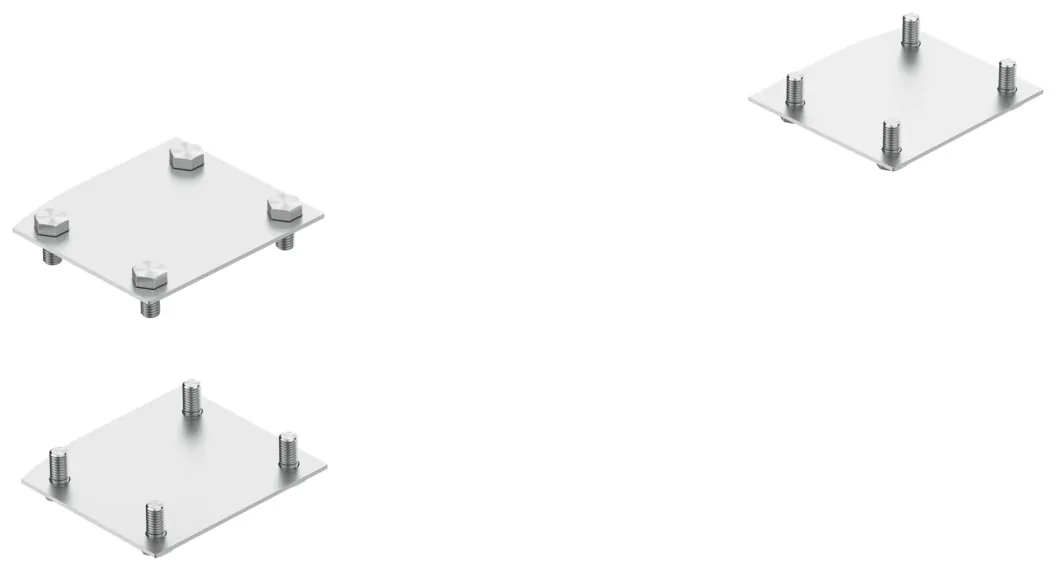

Принадлежности

Что подходит к ELGA-TB-KF-120-400-0H

По разделу «Принадлежности» каталога Festo — для размера 120.

Датчики и кабели24
Крепление24
Привод и муфты4

Документы

Документация

PDFТаблица данных ELGA-TB-KF-120-400-0HPDF · Festo · на русскомPDFКаталог Festo ELGA-TBPDF · на английском · Festo, 2026ELGAВсе исполнения серии54 позиции, подбор по параметрам

FAQ

Частые вопросы

ELGA-TB-KF-120-400-0H: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ELGA-TB-KF-120-400-0H?

Привод с зубчатым ремнём Festo ELGA-TB-KF-120-400-0H, артикул 8041864: размер — 120; рабочий ход — 400 мм; эффективный диаметр приводной шестерни — 52,52 мм; резерв хода — 0 мм; удлинение зубчатого ремня — 0,21 %; масса — 17,90 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать ELGA-TB-KF-120-400-0H?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; класс защиты — IP40.

03Из каких материалов изготовлен ELGA-TB-KF-120-400-0H?

Материал профиля — алюминиевый сплав, анодированный; материал закрывающей ленты — лента из нержавеющей стали; материал крышки привода — алюминиевый сплав, анодированный; материал направляющей рейки — закаленная сталь, антикоррозионное покрытие. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение ELGA-TB-KF-120-400-0H?

ELGA — привод с зубчатым ремнём; TB — привод: зубчатый ремень; KF — направляющая: шариковая направляющая качения; 120 — типоразмер: 120; 400 — ход: 400 мм; 0H — запас хода: 0H.

05Какие исполнения есть в серии ELGA, кроме ELGA-TB-KF-120-400-0H?

В серии «Привод со шпинделем ELGA» — 54 позиции. У ELGA-TB-KF-120-400-0H: размер — 120; рабочий ход — 400 мм. Другие варианты (размер: 70, 80) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к ELGA-TB-KF-120-400-0H?

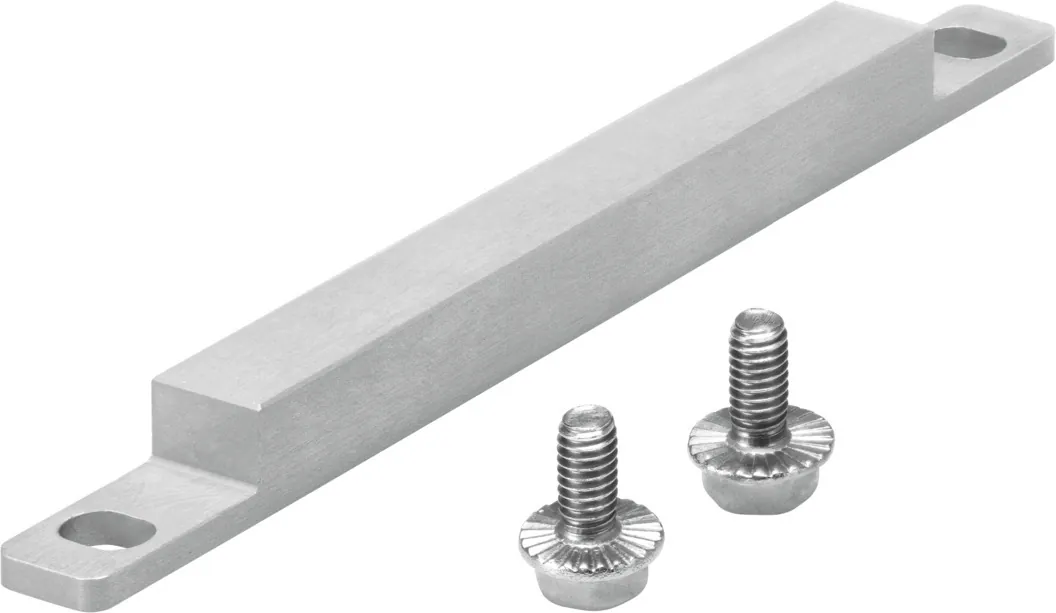

В блоке «Принадлежности» на этой странице: датчики и кабели (24), крепление (24), привод и муфты (4). Например: EAPM-L5-120-SLM, EADC-E15-120-E7, EAMB-24-6-15X21-16X20. Подобраны по каталогу Festo для этого размера.

07Есть ли на ELGA-TB-KF-120-400-0H документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ELGA-TB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит ELGA-TB-KF-120-400-0H и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ELGA-TB-KF-120-400-0H в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09ELGA-TB-KF-120-400-0H — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8041864; ввоз официальный, с грузовой таможенной декларацией.
